在接入網和城域網技術方麵，在運營商中，以光纖為核心的以太網正在迅速占領主導地位，而現場工程技術人員也必須配備可以進行光纖測試和以太網傳輸性能測試的測試設備，FX300提供一種非常強加的測試解決方案。功能強大的FX300可以通過右側板卡接入以太網測試的模塊，就可以完成有關以太網方麵的所有性能測試，一臺FX300，all in one方案，可以提供以太網和光纖測試：
① 產品特點

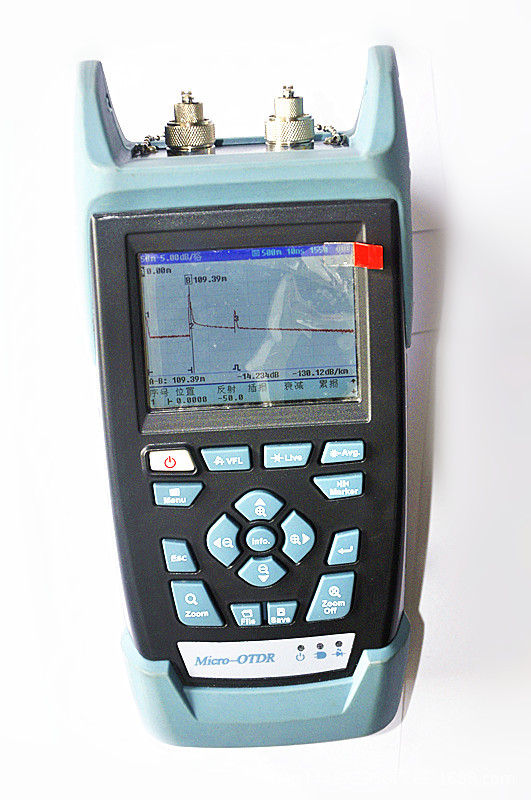

多模/單模OTDR功能-定位和表征光纖連接，熔接點和連接頭損耗等
光纖故障探測功能-可以快速查找斷裂和彎曲
光功率計和光源-執行光功率測試和損耗測試
VFL故障定位機-可以檢查皮線光纜-防止漏光
光纖放大鏡功能-可以快速查看光端麵的清潔程度
以太網分析功能-可以執行業務激活和SLA有效性認證，相關測試指標符合ITU-T Y.1564標準
在接入網和城域網技術方麵，在運營商中，以光纖為核心的以太網正在迅速占領主導地位，而現場工程技術人員也必須配備可以進行光纖測試和以太網傳輸性能測試的測試設備，FX300提供一種非常強加的測試解決方案。功能強大的FX300可以通過右側板卡接入以太網測試的模塊，就可以完成有關以太網方麵的所有性能測試，一臺FX300，all in one方案，可以提供以太網和光纖測試：
① 產品特點
多模/單模OTDR功能-定位和表征光纖連接，熔接點和連接頭損耗等
光纖故障探測功能-可以快速查找斷裂和彎曲
光功率計和光源-執行光功率測試和損耗測試
VFL故障定位機-可以檢查皮線光纜-防止漏光
光纖放大鏡功能-可以快速查看光端麵的清潔程度
以太網分析功能-可以執行業務激活和SLA有效性認證，相關測試指標符合ITU-T Y.1564標準
參數指標
OTDR | 單模e | |
波長 (±20nm) | 1310/1490/1550//1625 | |
動態范圍 (dB)2 | 41/43 | |
脈沖寬度 (ns) | 3, 6, 25, 100, 300, 1000, 3000, 10000, 20000 | |
事件盲區 (m)3 | 1米 | |
衰減盲區 (m)4 | 5米 | |
距離范圍 (km) | 0.5到240 | |
長度單位 | KM,英裡或英尺 | |
長度測試精度 (m)5 | ± (0.5 +分辨率+ 5x10‐5x L) | |
采樣分辨率 (m) | 0.08到7.6 | |
采樣點 | 可到128,000 | |
線性度 (dB/dB) | ± 0.05 | |
組指標范圍 (IoR) | 1,3000到1,7000 | |
測試時長 | 自定義 | |
內部存儲容量 (SD卡) | >5,000個蹤跡線, Bellcore GR196和Telcordia SR‐4731sor格式 | |
光纖分析 | 自動, 3脈沖寬度,事件列表,用戶自定義PASS/FAIL門限 | |
光纖類型 | 多模, 50/125µm | 單模, 9/125µm |
OTDR激光安全性 | IEC60825‐1, Class 1M | |
光連接頭 (OTDR/LS) | 通用2.5mm介面, FC/SC/ST/LC適配頭可選 | |
光測試選件 | 多模 | 單模e |
可視光紅光源(VFL) ‐波長(nm) ‐輸出(mW) ‐激光安全性 | 可選 | |
650 ± 10nm | ||
最大值1mW | ||
IEC60825‐1, class II | ||
光源 (LS)‐(O/P和OTDR介面共享) ‐波長 (nm) ‐輸出功率 (dBm) ‐穩定度 (dB) | 可選 | 可選 |
850/1300 | 1310/1490/1550//1625 | |
N/A | >‐4 | |
N/A | 優於± 0.005 (15 min) | |
光功率計 (OPM) ‐可校準波長 (nm) ‐功率范圍 (dBm)–PM1, PM2 ‐精度, % ‐線性度, % | 可選 | 可選 |
850, 1300 | 1310, 1490, 1550, 1625 | |
‐60到 +3 (PM1),‐40到+23 (PM2) | ‐65到 +7 (PM1),‐45到+27 (PM2) | |
±8 | ±5 | |
±6 | ±2.5 | |
光接頭(VFL/OPM) | 通用2.5mm介面, FC/SC/ST/LC適配頭可選 | |
