本款產品可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、
泄漏性故障，低阻、短路性故障及斷路故障！
本款產品全國包郵；質保一年，終身維護；可開17%增值稅發票；
產品帶路徑機和定點機！
聯系人：王先生：13013712340
標準配置：
1、電纜故障測試機（主機） 1臺
2、數顯同步定點 機（含耳機、探頭） 1臺
3、路徑信號發生器 1臺
4、2/3/5KVA（交直流）試驗變壓器 1臺
5、試驗變壓器操 作控製箱 1臺
6、1微法/2微法 /30KV以上脈沖電容 1臺
7、高壓放電棒 1根
註：1（定點機和路徑機在同一箱內） 2、以上1、2、3、項為機器的全套基本配置，用戶 也可根據需要選配以上配置的4、5、6、7、項；此外用戶還可選配電纜識別機1臺。以便在現場需要從 多根電纜中識別故障電纜或在多根電纜中尋測所要查找的電纜。（1-3項為基本配置，價格為15000,4-7為選配，加在一起的價格為21000，謝謝理解）
技術說明：
1.測試方法，低壓脈沖法、高壓閃絡法。
2.技術參數
測試距離：低壓脈沖法時，最大測試距離16Km；高壓閃絡法時，最大測試距離不小於15Km。
系統測試精度：小於20cm。
脈沖幅度: 負載阻抗在50Ω時不小於250Vpp。
脈沖寬度: 0.2μs、2μs、4μs三種。
采樣頻率: 48MHz、24MHz、12MHz、6MHz。
系統定點誤差：主機測量結果再配合數顯同步定點機測量，誤差為零。
讀數分辨率: 1m
預置瞭4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。
對於其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長後，測出電波在該電纜中的傳播度。
3.采樣方式：電流取樣法。
4.工作條件: 溫度-10 ~ +45oC，相對濕度 90%。
5.體積：430×300×190mm。
6.重量：約10kg。
機器操作界麵介紹：

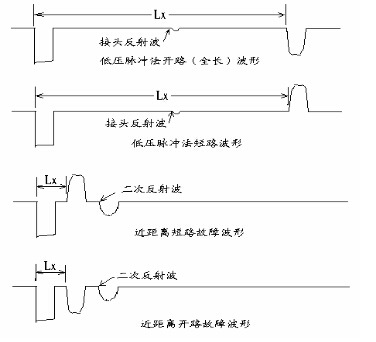

低壓脈沖測試標準波形：

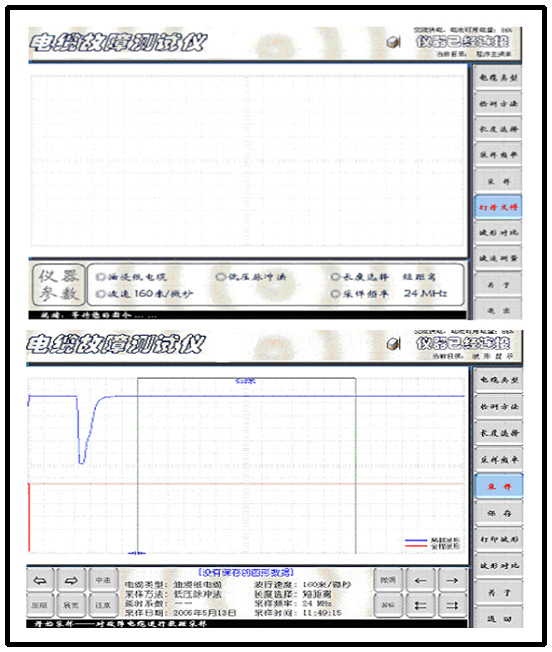

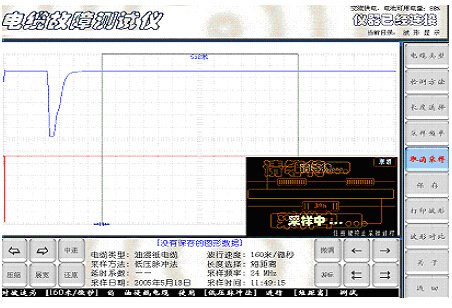

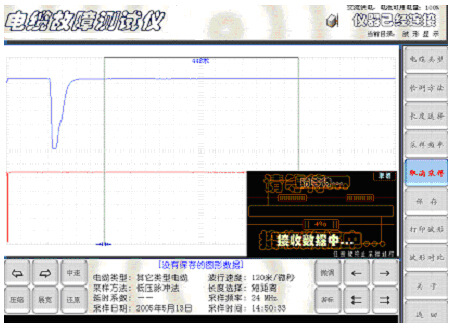

采樣時的界麵：

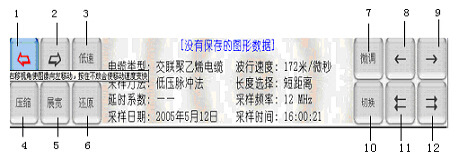

波形、遊標操作按鍵：
1—波形左移按鍵 2—波形右移按鍵 3—波形高、中、低速移動 速度切換按鍵 4—波形壓縮按鍵 5—波形展寬按鍵 6—波形壓縮、展寬還原按鍵 7—遊標移動速度 （粗、微、中）切換按鍵 8—遊標慢速左移按鍵 9—遊標慢速右移 按 10—遊標選擇的切換 11—遊標快速左移按鍵 12—遊標慢速右移

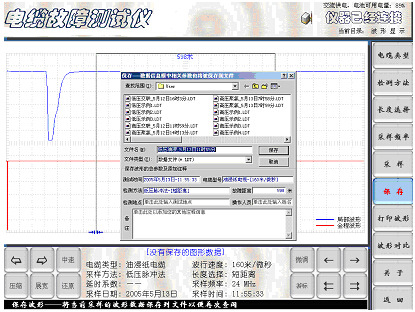

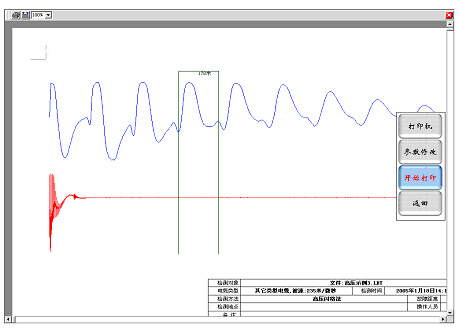

打印輸出文件格式：

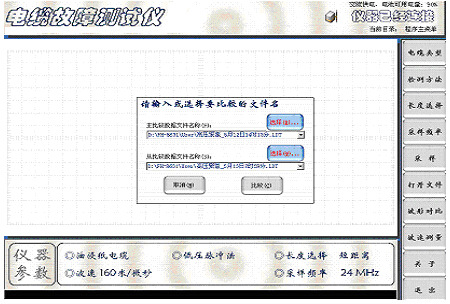

波形對比設置界麵：

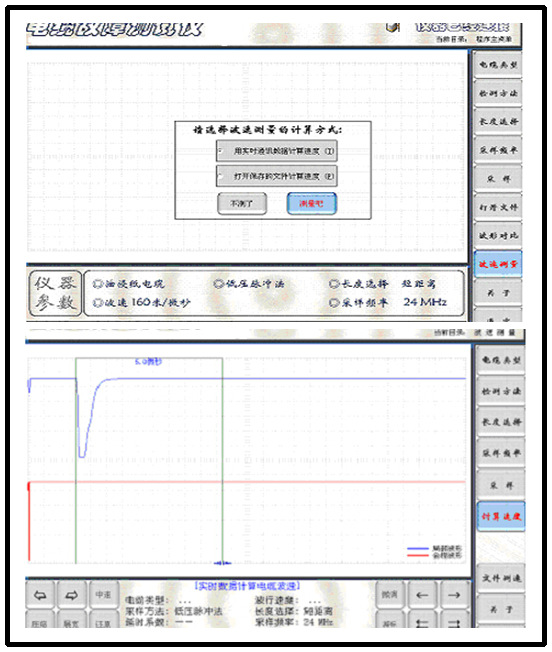

波速測量過渡界：

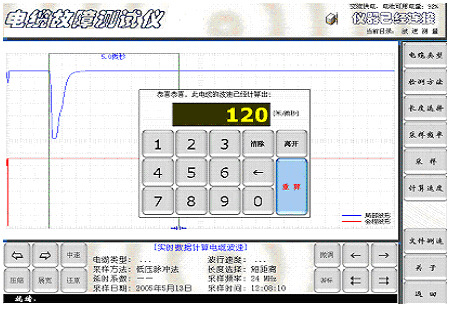

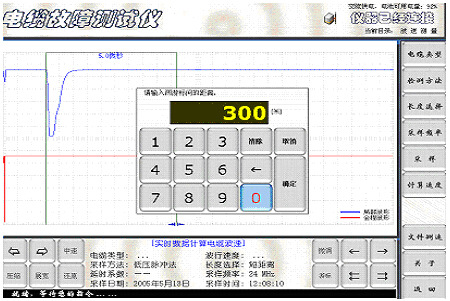

此時，用光標點擊“計算速度”模擬鍵，機器界麵又彈出提示 “請輸入已知電纜長度”的子菜單，然後波速測量結果顯示界麵，如下圖所示；
沖擊高壓閃絡法：
1、沖擊高壓閃絡法測試原理：
在故障電纜的始端施加一個沖擊高壓，將故障點電弧擊穿。利用故障點擊穿瞬間 的電壓突跳作為測試信號。觀察此信號在故障點和電纜始端之間往返一次的時間進行測距。
沖擊高壓閃絡法的信號取樣方法有多種，常用的方法有電壓取樣 法、終端電壓取樣法、電流取樣法等。目前，由於安全原因電壓取樣法日趨淘汰。在國內外，電流取樣 法已得到廣泛應用。
電流取樣法利用電磁感應原理，用電流互感器拾取地線上的電流信號來 獲得電纜中的電波電流反射信號。與高壓發生器、市電沒有電氣上的關系，所以特別安全。電流取樣法 所得波形周期多，反射波形特征拐點清晰，特別有利於故障距離分析和定位
2、用沖擊高壓閃絡法測試電纜的高阻故障
應用沖擊高壓閃絡法測試電纜的高阻故障，機器處於外觸發狀態。其方法步驟基 本與低壓脈沖測試法相同。但是必須在預置界麵作相應調整。在機器進入預置界麵以後，按照被測電纜 的種類和測試方法預置。連續點擊“測試方法”鍵，將機器設置到“高壓閃絡法 ”。狀態，同時在機器麵板上的紅色“閃絡”指示燈亮。機器進入等待觸發狀態。用沖擊高壓 閃絡法測試電纜的高阻故障是目前國內最流行的傳統檢測方法。很多用戶習慣使用。外接線路較為簡單 ，但是波形分析難度較大，隻有在大量電纜故障測試基礎上，有一定波形分析經驗才能熟練掌握。
沖擊高壓閃絡法 原理接線示意圖如下：
機器使用註意事項：
1．在進行故障測試前應仔細閱讀機器使用說明書，掌握好操作步驟。
2．本電纜故障測試機機內有免維護高能電池，當無外接交流電源時，就可直接用低壓脈沖法測試電纜低阻故障，開路故障和電纜的全長；給機器的使用帶來很大的方便，提高瞭安全因素。所以在每次到現場測試電纜故障時，最好事先利用交流220伏給電纜故障測試機將內部電壓充足。
3、當長時間不用機器時，最好每隔3-5個月給機器充電一次，否則可能會使機器內部電池降低供電能力或損壞。
4．機器在使用時，機內電腦可接交流電源進行浮充。但在進行高壓閃絡測試時，必須與外部交流市電完全斷開。
5．機內電腦在不作電纜機使用時，在接入USB介面的標準鍵盤後可以有別的用途。但千萬不要感染計算機病毒。否則，將嚴重影響機器的正常使用。
6．機器數據采樣部分及機內電腦均屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。機器有問題，請及時與經銷商或本公司聯系。如因人為因素造成機器損壞，將使你失去機器保修的權利。
7. 機內電腦與數據采樣器間用USB電纜連接。一般情況下電腦和數據采樣器不會有問題。如果有問題，多數情況是USB電纜接觸不良，可用替換法從機器的提示信 息予以排除。
8. 此機器要退出測試狀態需關機時，應按“返回”鍵和“退出”鍵逐步退到桌麵系統，再按正常程序關閉計算機。計算機關閉後，請將麵板上的“電源開關”鍵彈起，以確保計算機不再耗電。
