1.對雙絞線1，2，3，4，5，6，7，8，G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。
2.開關ON為正常測試速度,“S”為慢速測試速度,M為手動檔。

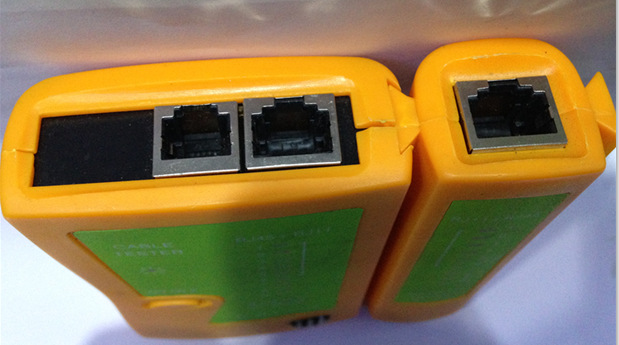

二、雙絞線測試：打開電源，將網線插頭分別插入主測試器和遠程測試器，主機指示燈從1至G逐個順序閃亮，下圖例：

主測試器：     1-2-3-4-5-6-7-8-G
遠程測試器：   1-2-3-4-5-6-7-8-G（RJ45）
  1-2-3-4-5-6------（RJ12）
  1-2-3-4----------（RJ11）
若接線不正常，按下述情況顯示：
1.當有一根網線如3號線斷路，則主測試機和遠程測試端3號燈飾都不亮。
2.當有幾條線不通，則幾條線都不亮，當網線少於2根線連通時，燈都不亮。
3.當兩頭網線亂序，例2，4線亂序，則顯示如下：

主測試器不變：   1-2-3-4-5-6-7-8-G
遠程測試端為：   1-4-3-2-5-6-7-8-G

4.當網線有2根短路時，則主測試器顯示不亮，而遠程測試端顯示短路的兩根線燈都微亮，若有3根以上（含3根）
  短路時則所有短路的幾條線號的燈都不亮。


三、若測配線架和墻座模塊，則需二根匹配跳線（如110P4-RJ45）引到測試機上。

四、同軸電纜測試：如果電纜是好的，則二端BNC燈同時閃綠燈。

      這麼輕巧的一個測試機，可隨身攜帶，對於一般的網路組建、維護都是不可缺少的工具，更有效省時地查出線纜的連通問題。最吸引的還是價格吧！
