一、系統組成

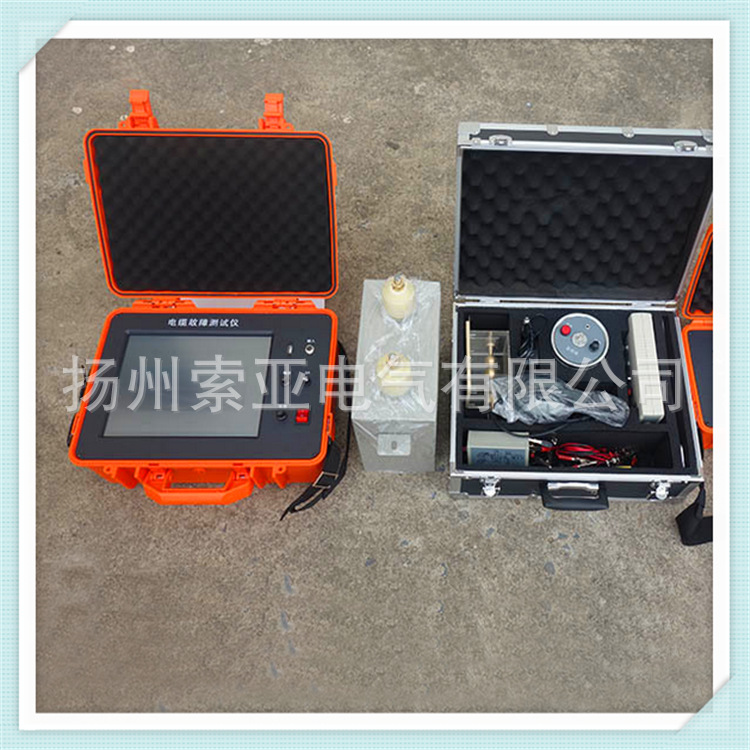

SYDLG-CM型觸摸屏式電纜故障測試機由測試主機、路徑信號產生器、路徑信號接收器和定位機等幾部分組成。
故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用於測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號產生器產生頻率30KHz、最大幅度30V的斷續正弦波信號，用於尋測電纜路徑。
路徑信號接收器用來接收路徑信號，用於查找電纜走向和估測電纜埋設的深度。
定位機用於故障點的精確定位。
二、技術性能
1、故障測試系統
●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小於40千米
●系統誤差：小於1米
●采樣頻率：25MHz
●最小分辨率：0.2米
●測試盲區：小於16米
●電源：直流12V(免維護電瓶)
●重量：5Kg
2、路徑信號產生器
●輸出信號頻率：30KHz
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％
●重量：4Kg
3、定位機
●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點機在維持輸出為2V、信雜比優於20：1的情況下輸入信號不大於10μv。
●輸入阻抗：不小於1.2KΩ。
●使用2×2000Ω耳機。
●工作電壓：DC9V±10％。
●使用環境溫度：-20℃～70℃
