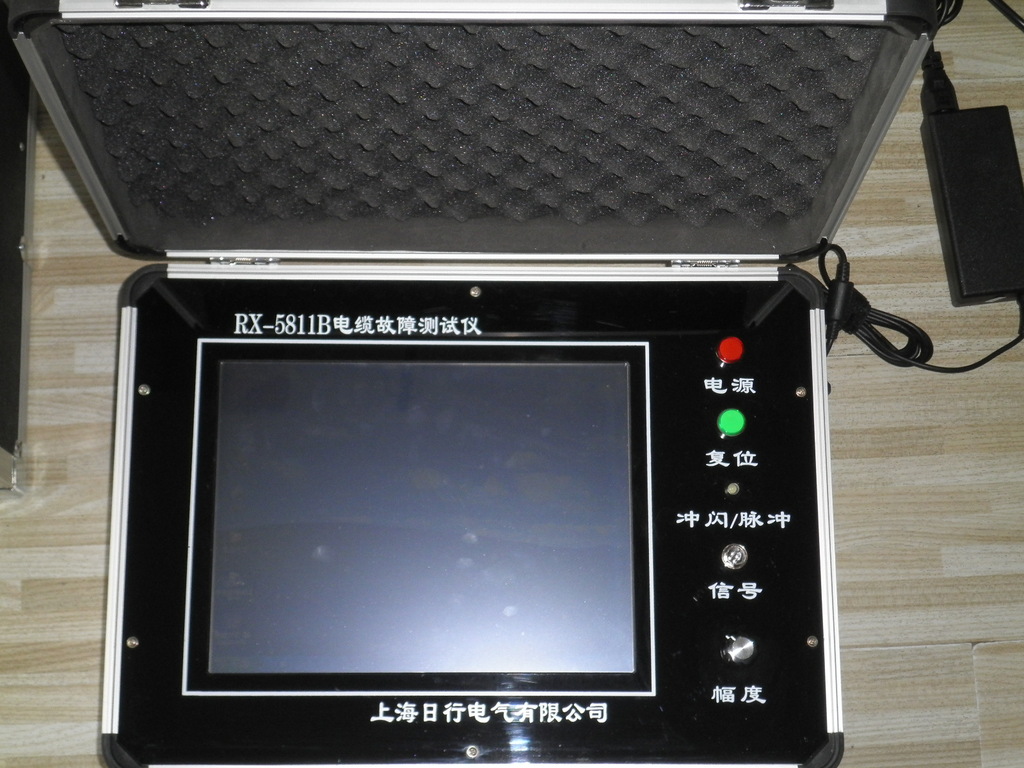

電纜故障探測機，便攜式電纜故障探測機廠傢質量保證-上海日行電氣有限公司
便攜式電纜故障探測機的技術特點
1、可測試各種型號在35KV以下電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障。
2、電纜故障探傷機具有多種測試方法，如在低壓方式下的直接法及在高壓方式下的電流耦合法，可保證您百分之百的測試成功。
由於電纜故障測試機可用電池供電，再配以先進的電流取樣技術，使該系統真正做到操作人員和測試機完全與高壓隔離。保證瞭人機的安全，完全適應野外工作的需要。
4、高速信號處理器采用先進的信號處理技術，測試波形特征清晰易辨，並可以對測試波形進行放大或縮小處理，使得電纜故障分析更容易掌握。
5、我們開展網上服務業務，隻要您將測試波形通過E-mail發給我們，您當天即可得到專傢的分析和指導。我們定期還會將收集到的各類電纜故障波形及其分析結果通過E-mail發給您，使您快會成為電纜故障測試專傢。
二、便攜式電纜故障探測機技術參數
脈沖幅度：。
脈沖寬度：和兩種。
測試盲區：在最高測試頻率50MHz測量時為20米。
主機測量誤差：1%。千米以下電纜不超過5米，千米以上電纜不超過10米
讀數分辨率：。：電波在電纜中的傳播速度（m/us）；：采樣頻率（）。比如油浸紙電纜的傳播速度為, 用采樣，則讀數分辨率為。
采樣頻率：50、25、12、6
預製5種電纜介質的電波傳播速度：油浸紙：，電纜故障尋蹤機交聯：，塑料電纜（市話電纜）：，不滴流：，同軸電纜：，以及自選介質。
電源：可交流或直流工作，內裝有12免維護可充電電瓶。
工作溫度：0—50℃。
主機體積：300×210×240。
主機重量：15kg。
三、便攜式電纜故障探測機測試原理
電纜故障一般分為兩大類：低阻、開路故障和高阻故障。所有故障都會造成特性阻抗的失配，機器根據雷達回波測距原理，向電纜發射一個低壓脈沖或高壓脈沖，當遇到特性阻抗不匹配的地方時，就會產生反射波，機器以極高的速度將發射波和反射波采集下來並顯示在屏幕上，根據電波在電纜中已知的傳播速度，可測出故障點到測試點的距離：
S ：故障點距測試點的距離。
V ：電波在電纜中的傳播速度。
T ：電波在電纜中一個來回傳播所需的時間。
這樣，便攜式電纜故障探測機在V和T已經測出的情況下，就可計算出S，電纜故障定點機即故障點距測試點的距離，整個測試過程隻需要稍加人工乾預就可由計算機自動完成，測試電纜故障迅速準確，深受用戶歡迎。
波形測定
確定電纜故障點距測試端的距離，必須首先知道脈沖波在電纜中的傳輸速度。人們經過大量實驗，精確測定出下述幾種電纜的電波傳輸速度：
油浸紙電纜：V=160m/us、交聯乙烯電纜：V=172 m/us、聚氯乙烯電纜（市話電纜）V=184m/us、不滴流電流：V=160m/us、同軸電纜：V=200m/us。
由於脈沖波在電纜中的傳播速度隻與介質有關,故這幾種常見的介質的電纜的傳播速度已在本機器中預置,電纜故障路徑機使用時隻需點擊速度鍵進行選擇實際電纜的傳播速度即可。當實際使用電纜不屬於上述幾種介質電纜時,或者不知道脈沖波在被測電纜中傳播速度的情況時,可用本機器來測定,方法如下:
便攜式電纜故障探測機 首先,將機器輸出連線與電纜正常相及地相連,並使機器選擇低壓脈沖測速度,當采集到波形後,用速度鍵選擇輸入已知的電纜長度數目,並確認。再移動顯示界麵中的兩光標到圖示位置,即發射脈沖的起點和回波的起點。這時屏幕的測試狀態上方顯示“xxm/us”,這個數字便是被測電纜的電波傳播速度。路燈電纜故障測試機再選擇低壓脈沖測故障輸入速度就可測量故障點。
低壓脈沖法的測試原理和測試對象
低壓脈沖法的測試原理是根據電纜發生故障時，故障點的特性阻抗一定會發生變化，所以故障點就一定會產生駐波並向測試端反射，其反射系數。便攜式電纜故障探測機這裡R 為電纜的故障阻抗，r為電纜的特性阻抗.從上麵公式可以看出當時（這時電纜為短路狀態）為-1，它表示入射波與反射波的方向相反；當時（這時電纜為開路狀態），通信電纜全自動綜合測試機k為+1，它表示入射波與反射波的方向相同。電波在電纜中的傳播速度v 是一定的，隻要測得反射波的時間t，則故障距離。(1/2是因為電波在電纜中傳播瞭一個來回)。凡是電纜相與地，或相與相的絕緣電阻下降至該電纜的特性阻抗以下，甚至直流電阻為零的故障均為低阻故障或短路故障。凡是電纜的絕緣電阻正常，但電壓卻不能饋至用戶端的故障均稱為開路故障或斷路故障。上述兩種情況稱為低阻故障。介於上述兩種情況之間的故障稱為高阻故障。在通信領域中主要表現為電纜絕緣電阻值下降，因而造成混線、串音和屏蔽不良等現象。過去低壓脈沖法僅適應於測試電纜的低阻故障，有時也用來測試脈沖波在電纜中的傳播速度和電纜全長。隨著現代電子科學的發展，特別是信號處理的數字化，使高阻故障用低壓方法測量成為可能。對於電力電纜的運行故障（便攜式電纜故障探測機電纜運行時突然跳閘）。采用此種方法具有測試簡便，操作安全，對電纜沒有絲毫損傷等特點。同時波形判斷非常簡單易行、準確可靠，深受廣大客戶歡迎。
高壓閃絡法測試對象
高壓閃絡測試法適用於測試電纜的高阻故障。電力電纜的絕大部分故障屬於高阻故障。直埋電纜故障測試機我們知道，凡是電纜故障點的直流電阻大於該電纜的特性阻抗的故障均稱為高阻故障。高阻故障又分為高阻泄漏性故障和高阻閃絡性故障。在實際應用中，高阻故障又分為運行故障和預試故障。便攜式電纜故障探測機一般情況下，運行故障比預試故障的絕緣電阻要小的多，（一般在10兆歐以下）。由於本機器采用瞭先進的信號處理技術，對於一般的運行故障都可以用低壓脈沖法測試，這是其他同類產品無法做到的。具體測試方法請參見第四章低壓脈沖法測試方法。對絕緣電阻大於10兆歐的高阻故障因為故障點等效阻抗幾乎等於電纜特性阻抗，所以其反射系數幾乎為零，因而得不到反射回波信號所以無法用低壓脈沖進行測量。對於此類故障可用沖閃法]
波形分析
便攜式電纜故障探測機電纜故障的波形分析需要一定的理論基礎，這裡介紹兩種簡單的方法。
擊高壓閃絡法所得到的波形有一定的周期性，電纜故障識別機用遊標對準一個周期後所得到的故障距離數據減去其10%就是實際的故障距離。
遊標對準一個波的上升沿，按<遊標定位>鍵，遊標定位後，再移動遊標對準下一個波前的下降沿，電腦所顯示的是實際的故障距離。
沖擊高壓閃絡法所得到的波形中第一個波不能作為 分析的標準，應從第一個波以後的波形開始分析。請參考上圖中實測波形。
