用途：

     FSC200/300型對線器是一種多功能查線對線器，適用於電氣線路，尤其是各種二次回路及控製回路的查線，對線及驗電等工作，此外它可以單獨作為照明手電使用，在各種電氣線路及設備的日常維護、操作及檢修等工作中是一種理想的常用工作，可廣泛用電力、電信、冶金、化工等工業電氣領域。

功能：查線、對線、通話、驗電、照明、充電。

包裝：1套2隻，

外形尺寸：127X45X21mm/臺

特別說明

查線通是利用連接線黑夾和連接線紅夾所接線纜作為通話線路的，屬於有線通訊方式，為使通話效果理想，需選擇沒有電磁信號乾擾的線纜作為通話線路。一般情況下，公共地線上含有各種繁雜的電磁信號，要避免將公共地線作通話線路來用，此種情況下，應先從被查線纜中對出兩條線芯，用該線芯做通話線路，通話效果是理想的。

使用前應檢查查線通內電池電量是否充足，電池電量不足將會影響通話功能的使用。

技術參數

查線：被查線路阻值為100Ω及以下時被認為是通路；

驗電：測試電壓范圍：交流或直流250V及以下電壓

最低測試電壓：直流24V；交流36V

移動探針探頭對接地電療阻值：＞3MΩ

照明：電珠：PHILIPS 7069D型聚光電珠

    額定參數：3.5V   0.2A   6.65LM

    連續照明時間：＞3.5小時

充電：輸入電源：220VAC 50Hz

    輸入功率：0.75W

    電池：3節2/3AA600mAH型鎳氫可充電電池

    充電時間：8小時

使用功率：＜0.15W

＜0.85W（照明狀態下）

外型尺寸:127mm×45mm×21mm

保養與維修

保養：1、避免陽光曝曬，溫度異常會損壞塑膠部件或電子元件。

     2、不要跌摔，嚴重跌摔會損壞內部元件，使機器不能正常工作。

     3、保持環境乾燥。

為使我們的服務更令您滿意，請詳細閱讀維修細則。

FSC200型/FSC300型

多功能查線對線器

使用說明書

揚州惠民電器設備有限公司

地址：江蘇省揚州市鋪頭工業園區揚子路95號郵編：225000

電話：0514-86422029      傳真：0514-86420929

歡迎隨時聯系：19352778309（孫經理）

概 述

FSC200型/FSC300型查線通是一種多功能查線對線器，適用於電氣線路，尤其是各種二次回路或控製回路的查線、對線或驗電等工作。可應用於各種電氣線路及設備的日常維護、操作及檢修等工作中。能夠廣泛用於電力、電子、通訊、冶金、化工等工業電氣領域。

功 能

1、查線：檢查線路的通斷情況，判斷多芯線纜的對應端；

2、驗電：判斷250V及以下交流電、直流電的極性；

3、照明：在工作中為被檢測線路照明，亦可單獨作為照明手電使用；

4、充電：為查線通內的充電電池充電；

5、通話：（僅限FSC300型）查線時能夠利用被查線纜作為通話線路進

使用說明

註意 查線狀態下被查線路不可帶電，驗電適用交流或直流250V及以下電壓

1、查線

將電源開關5打開，驗電/查線選擇開關11處於查線位置，移動探針14推出到位，這時查線狀態指示燈12（綠色）亮，表示查線通處於查線狀態。

將連接線接入連接線插孔15，利用連接線黑夾及移動探針探頭連接被查線路，如果線路接通指示燈8發出綠光，同時蜂鳴器發聲，說明被查線路為通路。

組對開關6可將任意兩隻查線通組成一對用於（遠距離）對線，將其中一隻的組對開關置於A位，另一隻置於B位，兩隻查線通的連接黑夾均接地（或接同一公共線），即可進行對線工作。

每隻查線通附帶一條雙夾接線，在需要時可用於加長連接線或與移動探針探頭相接惟變換連接方式。

2、驗電

將電源開關5打開，驗電/查線選擇開關11處於驗電位置，移動探針14推出到位，這時驗電狀態指示燈10（紅色）亮，表示查線通處於驗電狀態。

手觸接地電療13，用移動探針探頭接觸被測點，如果交流火線指示燈8發出紅光，說明被測點為交流火線；如果直流正極指示燈7發出黃光，說明被測點為直流正極；如果直流負極指示燈9發出藍光，說明被測點為直流負極。

3、照明

將電源開關5打開，向上推出照明開關1，聚光電珠亮，即可作照明手電使用。

4、充電

查線通內置鎳氫充電電池和充電電路，當電池電量用盡或不足時可為其充電。充電線用於為查線通接入交流220V電源，充電時充電指示燈17亮，充電時間為8個小時。

5、通話（僅限FSC300型）

兩隻組成一對，處於查線狀態的查線通可以利用被查線纜進行通訊聯絡。

通話前，需要再選定一條導線作為通話線，並將連接線紅夾分別接於該通話線的兩端，耳機接入耳機插孔18。當一方要求通話時，按下通話請求鍵3，雙方查線通的線路接通指示燈8會發出綠光，同時蜂鳴器發聲，提示對方要求通話，這時雙方將通話開關2打開，通話狀態指示燈4發出綠光，查線通處於通話狀態，利用耳機可以通話。

通話完畢後要將通話開關2關閉，否則將影響查線功能的使用。

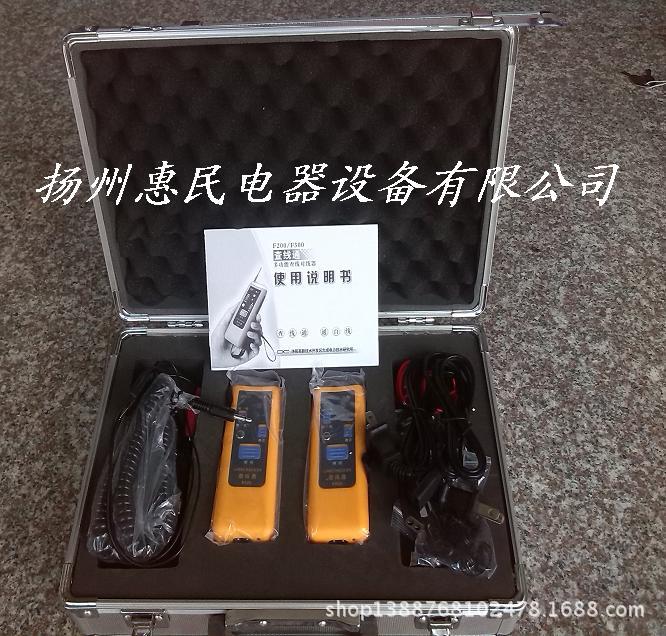

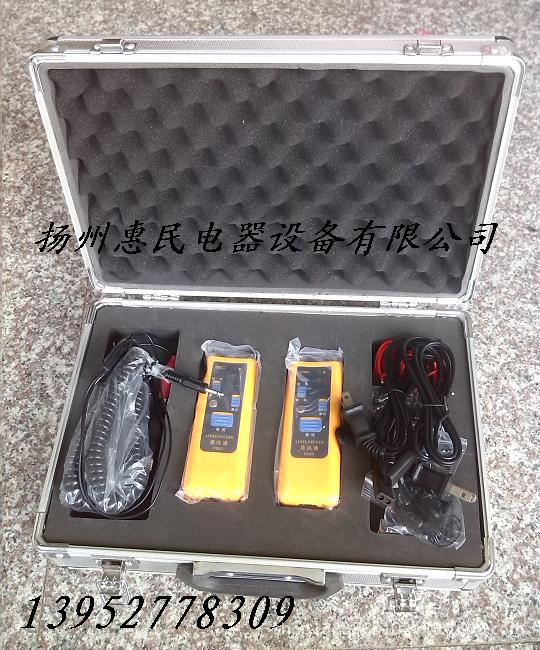

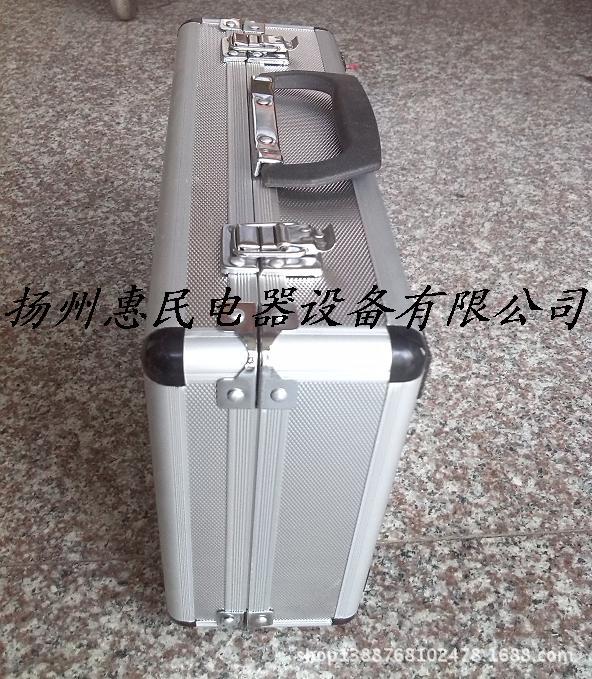

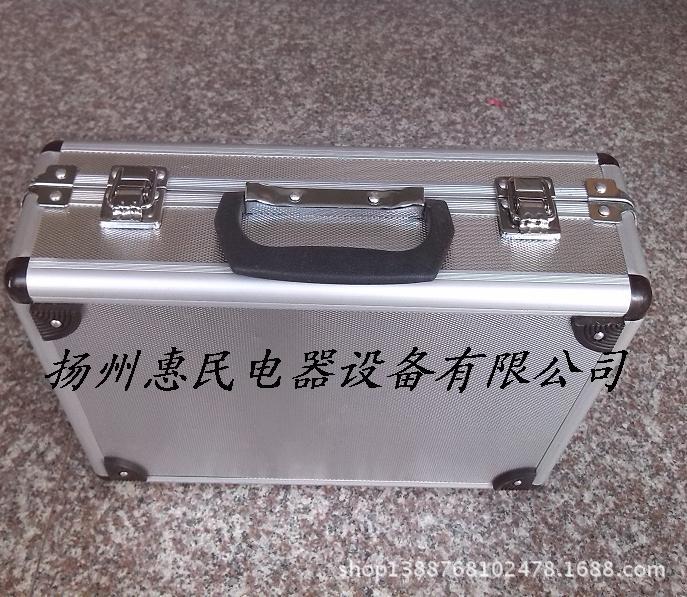

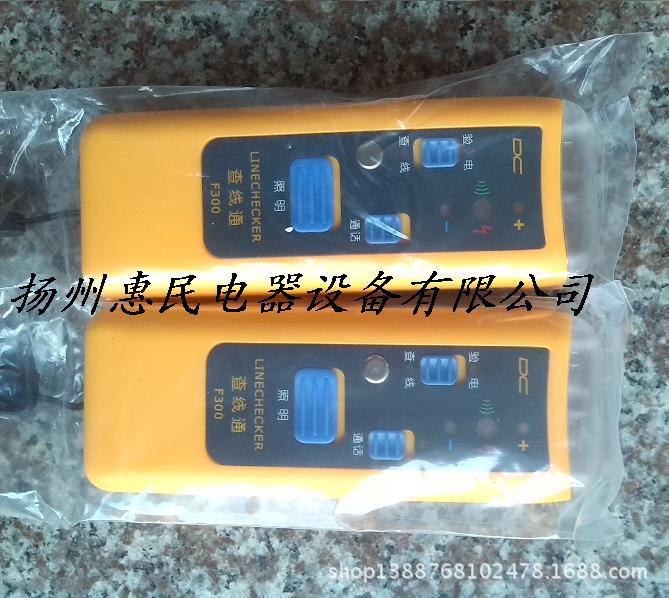

產品圖片:
