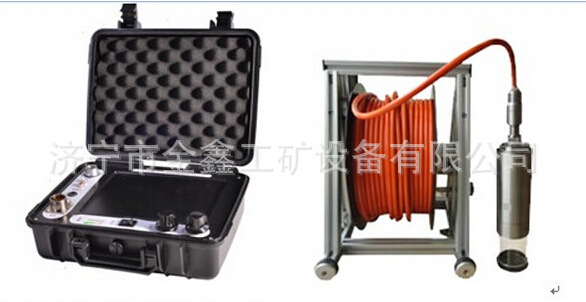

YL-IDT鉆孔電視測試機
產品用途：
◆ 適用於灌註樁取芯、地質鉆孔、混凝土鉆孔等各類鉆孔，可形成數字化鉆孔巖芯，永久保存，特別適合於對芯樣的圖片驗證，
符合規范：
◆ 《建築基樁檢測技術規范JGJ 106-2014》
產品特點：
◆ 內置高速DSP內核，無需外接電源和電腦即能完成孔內實時圖像采集和處理，數據自動接收和保存。
◆ 采用特殊光學成像技術，可對各類水平或垂直的管孔、鉆井壁進行360度全方位觀測。
◆ 錄製全景影像的過程中可實時展開、拼接為2D剖麵圖，並可創建3D（三維立體）管孔壁模型。在2D剖麵圖上輕點鼠標，執行可自動量化的產狀分析後，可直接輸出檢測報告。
觀測精度高，對裂縫的觀辯率可達0.1mm。
◆ 定位準確，深度編碼器精度為0.1mm，方位精度可達0.1°。
◆ 現場操作簡單，工作效率高。
◆ 全景攝影探頭采用不銹鋼外殼，鋼化光學玻璃探頭罩，光亮LED光源，高品質攝影傳感器，保證成像效果。
◆ 人體工學結構設計，簡單、耐用、易操作，非常適合野外移動工作環境。
◆ 用途廣泛，不僅適用於淺孔的檢測，如抽芯樁鉆孔、混凝土澆築質量檢測孔、大壩質量檢測孔、大壩裂縫、滲漏檢測孔、灌漿孔，而且還適用於水下建築物檢測。
軟件特點：
◆ 全麵高效的圖像處理算法，可實現全井壁展開、360°旋轉、去抖、消除百葉窗等功能。
◆ 瀏覽方便，可以隨時瀏覽任意方位、深度的平麵展開圖和柱狀圖，也可虛擬整個或部分巖心圖。
◆ 分析功能強大，能對井壁產狀進行實時測量及編輯描述。
◆ 可輸出產樁描述表和柱麵圖報表。
◆ 各類展開圖和柱狀圖可輸出成多種格式圖像。
性能參數：
型號 | YL-IDT |
主控單元 | 低功耗嵌入式工業計算機 |
顯示屏 | 8.4寸真彩液晶顯示屏（高亮）800600 |
存儲容量 | 32G存儲卡 |
供電模式 | 內置高性能復充鋰電池≥6小時 |
操作方式 | 旋鈕 |
數據傳輸 | SD卡 |
采集模式 | 拼圖；可進行實時回放。 |
處理算法 | 全井壁展開/旋轉/百葉窗消除/去圖像抖動算法等。 |
防護等級 | IP68（水下0~300m） |
分辨率 | 水平：795像素，垂直：0.1mm，角度：0.1° |
最大提升速度 | 0.25m/s |
最佳速度 | 1.5-1.8m/min |
探頭外徑 | Φ70mm |
探頭清晰度 | 彩色低照度540線，0.01Lux，360度全景。 |
探頭最大承壓 | 10MPa |
深度計數器精度 | 0.01mm |
工作溫度 | -20℃ ～ +55℃ |
體積 | 230×180×70mm |
重量 | 2.8kg |
標準配置：
序號 | 名稱 | 數量 | 價格 | 備註 |
1 | YL-IDT主機 | 1臺 | 105000 | 含電源適配器及傳輸線 |
2 | 孔內探頭 | 1隻 | 30000/隻 | 50米連接電纜 |
3 | 深度計數器及連接電纜 | 1隻 | 5000/隻 | / |
4 | 絞線車 | 1臺 | 13000/臺 |
|
5 | 綜合電纜 | 1根 | 100/米 | 50米 |
6 | 工程塑料機箱 | 1隻 | 500/隻 | 防壓 |
7 | 繞線架 | 1隻 | 贈送 | / |
8 | 穩壓充電器 | 1隻 | 贈送 | / |
9 | 電源線 | 1根 | 贈送 |
|
10 | 機器支架 | 1隻 | 贈送 | / |
11 | 計數滑輪通信電纜 | 1根 | 贈送 | / |
12 | 工具 | 一隻 | 贈送 | 專用扳手等 |
