非常感謝您購買此款CCD攝影頭影像檢測器,在您使用此產品之前,請認真閱讀說明書,它會讓您享受到本機的各種功能,為您的使用提供方便。
安全警告:
●請勿使本產品淋雨或受潮,以避免商品故障。
●請勿使用稀釋劑或其他化學洗滌擦拭此機;
●僅限使用指定的汽車點煙器電源;或使用標準的5V 1A電源,以免引起此產品嚴重的損傷;
● 提示低電壓時,請及時給電池充電;(低電時可能會引CCD攝影頭工作不正常。)
● 當不使用此產品時,請關閉電源;
● 任何未按本操作手冊的步驟之操作或修改,將可能造成本產品無法使用或永久的損壞。
註意事項:
一般註意事項
● 請勿自行拆組本機,以避免造成本機損壞。如需維修服務,請與經銷商聯絡。
防潮保護:
● 本機不具防水性,請勿讓雨水﹑海水•••等任何液體滲入本機,並避免本機受潮。
溫度保護:
1. 本機不可置於陽光下﹑電熱器﹑暖氣裝置••••或其他熱源旁邊,高溫可能會造成本機損壞。
2. 請在0~60度的環境下使用本機,以避免損壞。
3. 請勿突然將本機自低溫移至高溫,或自高溫移至低溫的地方,因為環境溫度驟變可能會導致本機損壞。
使用註意事項
● 於使用本機功能前,請先確認使用及充電說明操作是否已完成。
特徵:
● CCTV安裝檢測工程最佳系統配備,內建鋰電,影像輸入端子及DC電源供應等,隻有手掌大小,攜帶操作都方便。
● 透過DC電源輸出功能,讓使用者可馬上檢測或校正攝影鏡頭之好壞與安裝方向確認,方便錄影設備影像錄製,也讓安裝工程再進行中討論或與客戶做說明,都可做到即時又零誤差的溝通。
使用範圍:
★ 監控:鏡頭好壞檢測﹑安裝工程影像校正﹑監控系統線路查修等。
產品介紹:
標準配備
(照片僅供參考,實品以實際出貨為準,如有更動,恕不另行
電源輸出轉換線
AC/DC變壓器
主機
產品功能介紹:
● 可攜式產品
可攜式產品無論在任何空間均可隨時使用,一手掌握,不需龐大的設備來阻礙您的檢修行動。
● 2.5〞熒幕
2.5〞高解析TFT熒幕,適合各種場所使用,讓影像更清楚呈現。
●超長連續工作時間
配備高容量鋰電池,每次充電約4小時即可連續工作6-7小時,使用時間長(不含CCD供電)

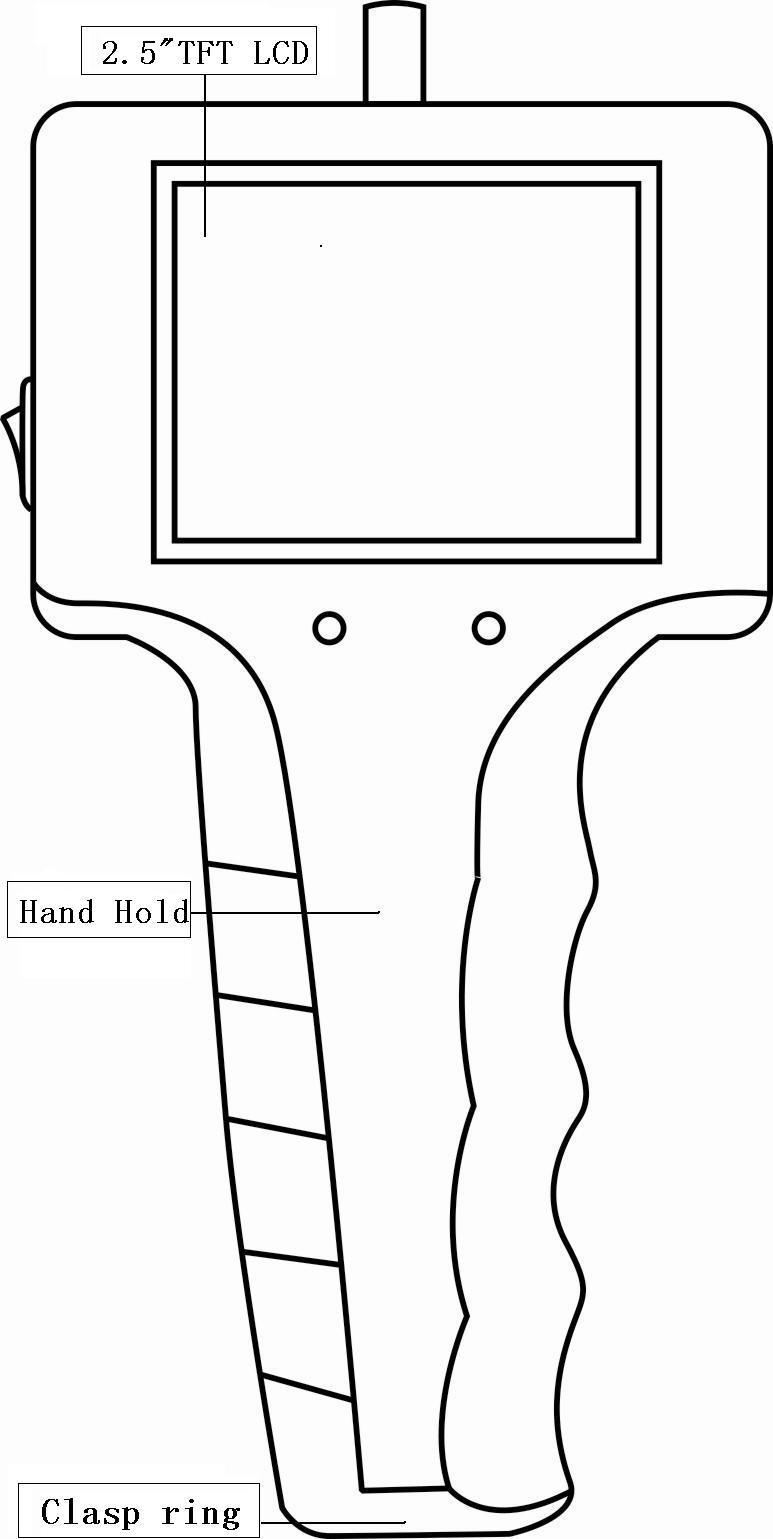

● 人性化的外觀設計
為各項專業人士所設計的握把外形,使用無需脫手套也能輕鬆操作,加速您的各項作業,底部安全扣環可配合各式頸鍊使用,讓使用者在任何環境下都可安心及放心操作。
● 支援攝影頭電源
方便使用者檢測攝影機的好壞及校正方位,讓安裝檢修更容易。

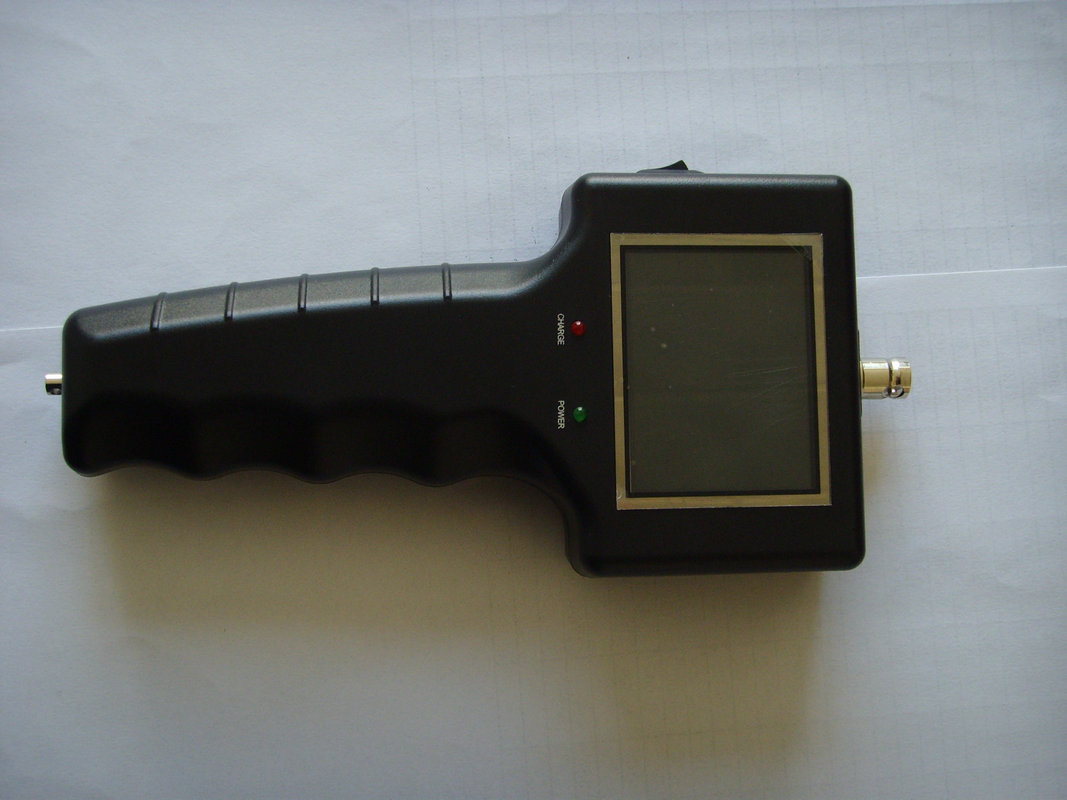

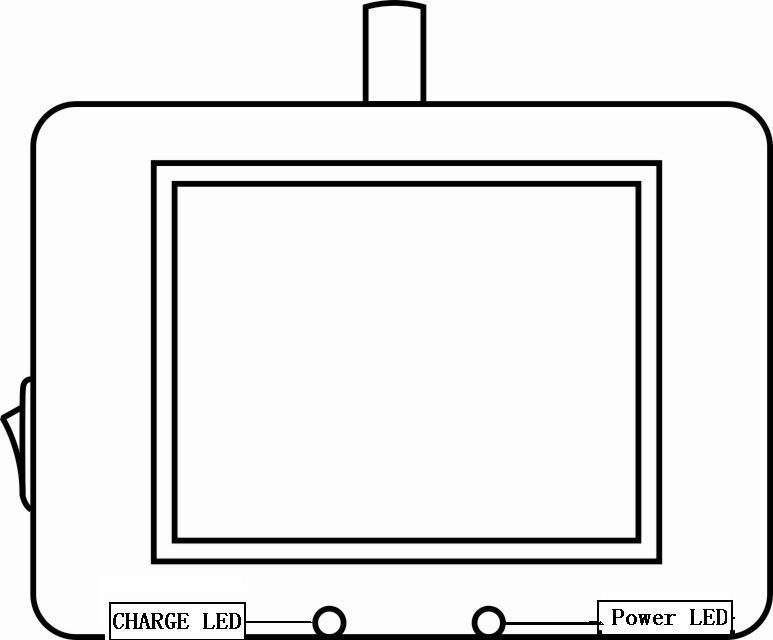

主機正麵介紹:
1.當開關啟動指示燈綠燈會恆亮、關掉時綠燈會熄滅。
2.插入變壓器充電時,指示紅燈會恆亮,充飽時紅燈會熄滅。

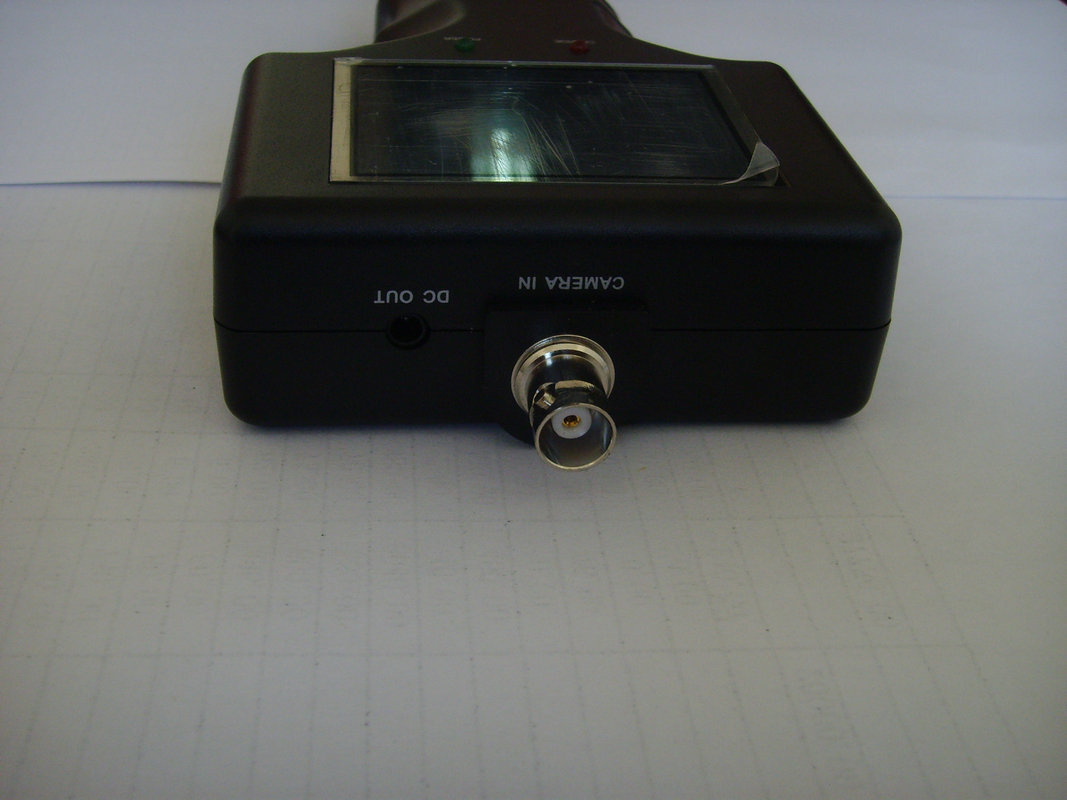

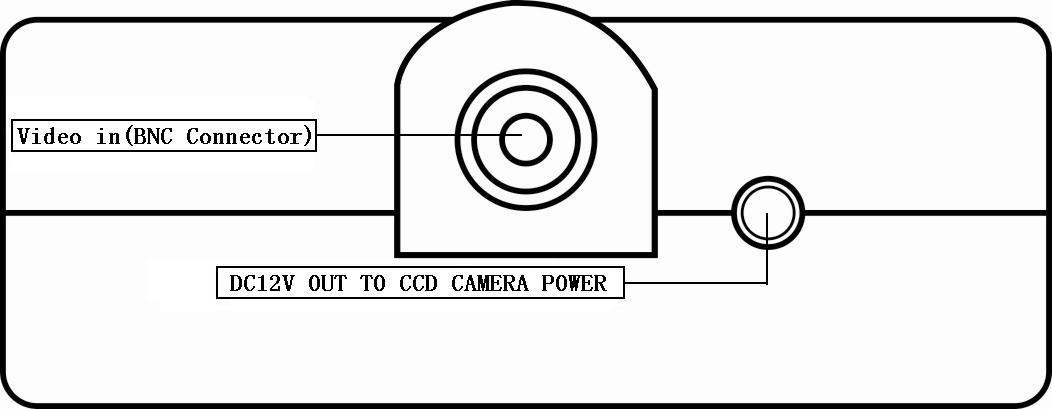

主機上方功能介紹:
攝影機影像訊號透過BNC端子輸入,電源輸出孔供應鏡頭電源,即可在主機熒幕上顯示畫面。

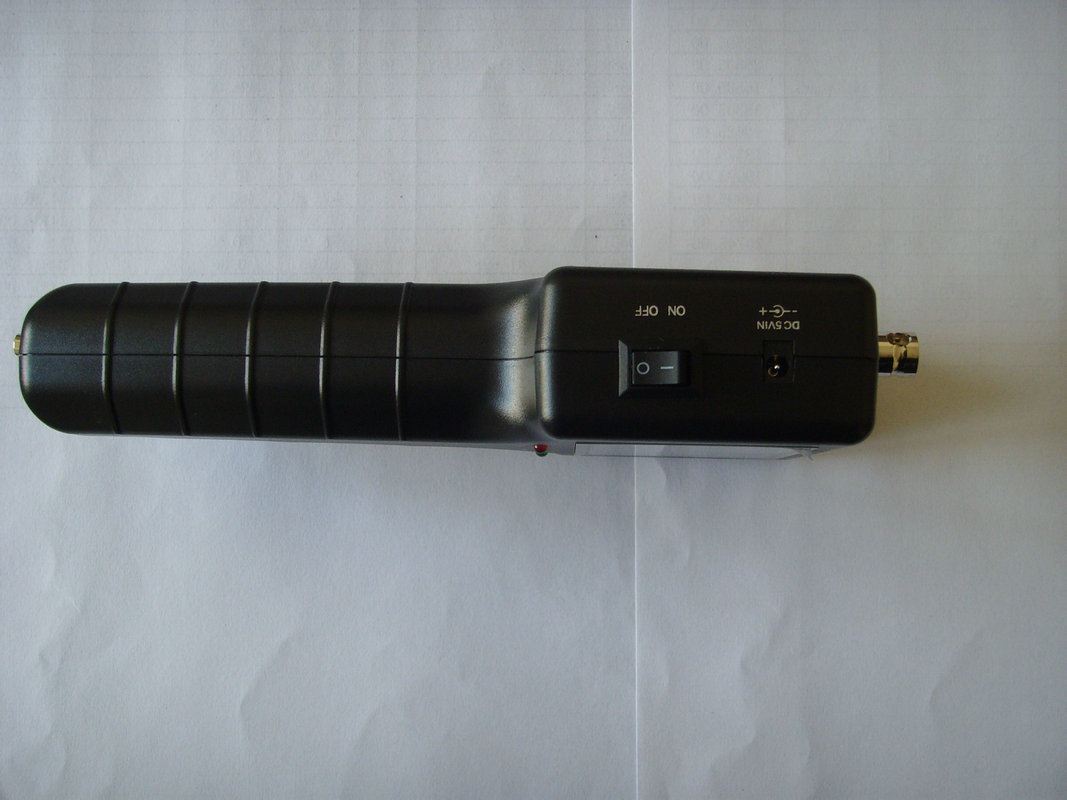

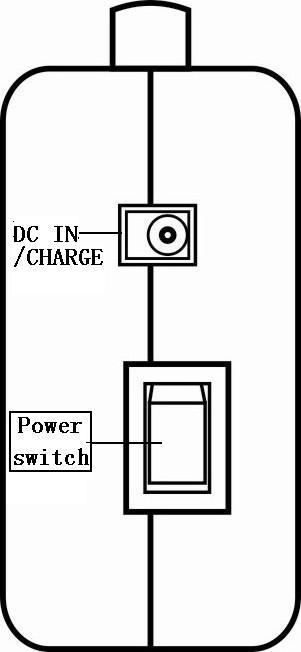

主機側麵介紹
充電時請將變壓器DC插頭插入充電座即可。
使用說明:
1.請將攝影機訊號插頭連接至主機上方BNC插座,再將主機側麵電源開關打開,即可在主機熒幕上顯示攝影畫面。
2.亦也可透過主機上方電源輸出口,以電源輸出轉換線,連接到攝影鏡頭設備使用。
開啟與關閉電源
1.從主機側麵開啟電源,當電源指示綠燈亮起,表示電源已開啟。
2.關閉電源時電源指示燈綠燈會熄滅,表示電源已關閉。
充電說明:
充電電池
本機電池倉已建高容量充電式鋰電池。
使用充電器
1.將變壓器AC插頭插入AC電源插座。
2.變壓器DC插頭插入主機電源插座。
3.當充電訊號指示紅燈恆亮時,表示本機開始充電。
4.當充電訊號指示紅燈熄滅時,表示以充足電力。
註意:
1. 第一次充電時,充電時間請充足6-8小時。
2. 本產品於關機狀態下,始能進行充電。
規格
顯示熒幕 | 2.5〞TFT Color LCD |
解析度 | 960*240 |
輸入 | 影像輸入×1(BNC接頭) |
輸出 | 電源DC輸出×1 |
系統規格 | PAL/NTSC |
燈號指示 | 2顆LED燈泡 |
操作介麵 | OSD開關 |
電池規格 | 3.7V 1400mA |
電源規格 | 外部電源DC5V 1.0A變壓器 |
外形尺寸/重量 | 180(L)*85(W)*32(H) (mm)/150g |
疑難排解
問題:為何無法開機?
1. 確認電池電力是否充足。
2. 確認是否正確使用原廠充電器
3. 確認充電器是否有損壞。
問題:為何影像無法正常操作?
1. 確認鏡頭與主機端子是否有銜接正確。
2. 確認電源開關有無開啟。
3. 確認是否還有電力,如電力已耗盡,請充電。
隨機配件:
1、 CCD影像顯示機 1臺
2、 變壓器 1個
3、 CCD電源連接線 1條
4﹑中/英文說明書 1PCS
5﹑掛繩 1條
6、鋰電池3.7V 1400mA 1pcs
