一、概述

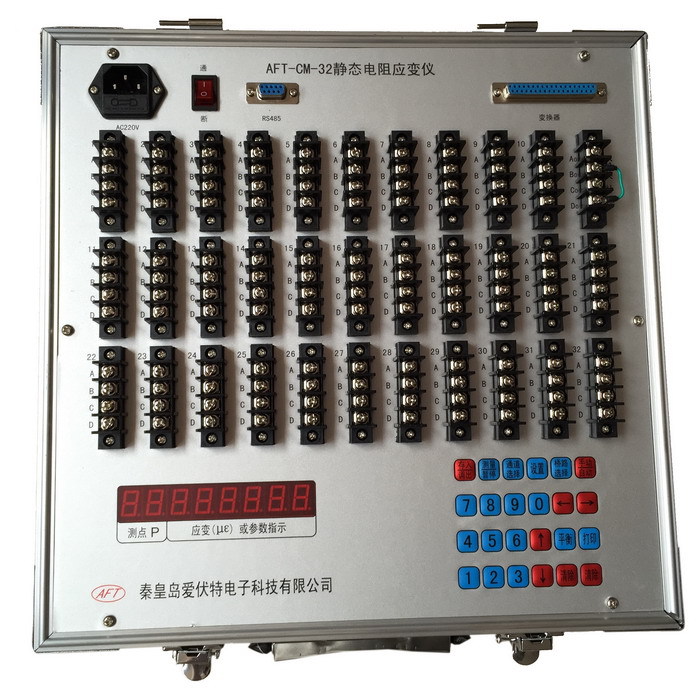

      AFT-CM-32（原CM-1J-32）程控靜態電阻應變機是我單位CM系列靜態應變機的一種，它主要用於靜力強度研究中測量結構及材料任意點變形的應力分析。本機器測量點數多，速度快，各點自動平衡，操作簡單，攜帶方便，部分實現瞭智能化，是高校和科研院所進行應力測試的必備機器。

      本機配用相應的傳感器，可以測量力、壓力、扭矩、位移等物理量，是在設計研究和生產施工中做破壞性試驗的理想測量分析工具。

二、主要特點：

  1、應變片阻值適應范圍大：60Ω～1kΩ

  2、具有非線性自動修正功能。

  3、具有帶長導線修正功能，修正導線電阻范圍：0～90Ω

  4、應變片系數可連續輸入，輸入范圍：1.00～3.00

  5、快速自動平衡。

  6、可存儲32×20點數據。

  7、本機器帶有RS-485介面，是否帶微型打印機訂購時需註明。

  8、可方便的進行單臂、半橋、全橋測量。

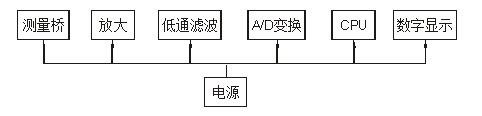

三、原理框圖

四、主要技術指標：

  1、主機測點：32點

  2、橋壓：2V

  3、靈敏系數K：1.00～3.00

  4、分辨率：1με

  5、基本誤差：≤±0.2％±2個字

  6、平衡：自動

  7、量程：0～±20000με

  8、穩定性：①零點漂移不大於±5με/4h

            ②溫度漂移≤±1με/℃

            ③讀數值變化不大於±0.1％±2με/4h

  9、應變片阻值適應范圍：60Ω～1kΩ

  10、可方便的進行單臂、半橋、全橋測量。

  11、電源：AC220V±10％，50Hz

  12、工作環境：0℃～40℃，相對濕度30～85％

  13、外型尺寸：W×H×D＝360×150×260mm3

五、使用說明：

 (一)、準備工作：

    首先確定采用哪種測量方法，即：單臂測量、半橋測量還是全橋測量。其次是按選定的測量方法聯接，具體要求是：

   1、單臂測量的聯接：將上麵板的“變換器”插頭插好；A0與B0 之間連接補償應變片，B0 與C0 短接，10個點的A、B間接測量應變片。

    2、半橋測量的聯接：將上麵板的“變換器”插頭拔下，A0 與B0 之間斷開、即不接任何阻值；B0 與D0 短接，10個點的A、B間與B、C間則分別接相同阻值的測量應變片。

   3、全橋測量的聯接：將上麵板的“變換器”插頭拔下，A0 、B0 、C0 、D0 任意兩點之間全部斷開，10點的A點接橋路電壓的正極，C點接橋路電壓的負極，B點和D點接橋路輸出的正極和負極。

 (二)、各個按鍵的功能：

1、數字鍵 0～9：輸入參數、選擇通道。

2、↑ ↓ 上下鍵：手動狀態時做上下通道查詢。自動狀態時無效。

3、← → 左右鍵：手動狀態時做加載第N次數據查詢。自動狀態時無效。

     第二功能：與“存入/調出”鍵配合完成存入/調出命令。

4、“設置”鍵：手動狀態時連續按動“設置”鍵，依次循環進入設置參數K、R、RL、MC、Br 狀態，對應在通道窗口顯示：

         K：應變片系數。    ( H  ) 范圍1.00～3.00

         R：應變片阻值。    ( r  ) 范圍60～1000Ω

         RL：導線電阻。     ( rL ) 范圍0～90Ω

         MC：選定的測點數。 ( SC )  0～32

         Br：橋路設置。     ( br ) 1-4(1/4橋)或RLL(半橋或全橋)

     自動狀態時無效。

  5、“橋路選擇”鍵：與設置鍵配合使用，橋路的選擇有三種，即：1/4橋、半橋和全橋。按此鍵依次循環1-4(1/4橋)和RLL(半橋或全橋)。

  6、“測量/暫停”鍵：手動狀態時做測量和檢測開始信號，按下後記錄當前通道的變化值，自動狀態時做測量/暫停鍵，測量時顯示屏顯示 run，暫停時顯示：PAUSE  按下此鍵，則記錄所有測點的變化值。

  7、“自動/手動”鍵：自動測量和手動測量方式選擇，按動此鍵依次循環選擇AUTO(自動)    USET(手動)    AUTO(自動)    USET(手動)。

  8、“通道快速選擇”鍵：手動狀態時按下此鍵後，按相應測點的數字鍵，緊接著再按此鍵，以表示確認。對應在通道窗口顯示：CH    XX (選擇的測點數)。自動狀態時無效。

  9、“打印”鍵：如果帶微型打印機，手動狀態時按下此鍵，打印當前屏上所顯信息。自動狀態時按下此鍵，打印所有測點記錄信息。“通道快速選擇”鍵＋“打印”鍵則表示打印當前通道的所有測點記錄信息。若按此鍵顯示  P－－E  ，則表示打印機未聯機。

  10、“清零”鍵：清除當前操作，更改輸入數字參數，停止打印等。

  11、“存入/調出”鍵：手動狀態時此鍵的功能是存入或調出數據。存入

當前數據以後備查或調出以前存入的數據以備查詢打印。自動狀態時無效。手動狀態時按“存入/調出”鍵，屏幕顯示：－－L－－S－－ (調出－存入)，按左鍵( ← )後再按“存入/調出”鍵，表示確認調出。按右鍵( → )後再按“存入/調出”鍵，表示確認存入。

 12、“平衡”鍵：在手動狀態下，修改所設全部測點的初始值為參考“0”值。即橋路平衡。按下“平衡”鍵，屏幕顯示：E0 X 。緊接著再按“平衡”鍵，表示確認使全部測點的初始值為參考“0”值。在自動狀態時無效。

(三)、操作：

1、打開電源開關，機器首先自檢，如果有問題則顯示：

  (1)、F1  表示程序有故障。

  (2)、F2  表示數據有故障。

  (3)、F3  表示介面有故障。

  (4)、F4  表示數據變換有故障。

  (5)、無顯示並且鍵盤無效表示8279有故障。

      如果自檢無問題，則顯示88888888，緊跟著顯示： XX   good 前2位快速順序顯示各測點數，記錄下采集的不平衡初始值。然後在手動狀態下，按“設置”鍵，依次顯示：

      H(應變片系數) 200 (表示 2.00) 如果想修改應變片系數，則利用清零鍵和數字鍵進行修改(修改范圍：1.00～3.00，如果超出此范圍，則顯示Error錯誤)，修改完後，再按“設置”鍵確認。如果不想修改此參數，則直接按“設置”鍵，則顯示：ｒ(應變片阻值) 120Ω 如果想修改應變片阻值，則利用“清零”鍵和數字鍵進行修改(修改范圍為：60～1000Ω)，修改完後，再按“設置”鍵表示確認。

如果不想修改此參數，則直接按“設置”鍵表示默認原有參數，則顯示為：r L(引線電阻） 0Ω 。如果想修改引線電阻，則利用“清零”鍵和數字鍵進行修改(修改范圍：0～90.00Ω 如果超出此范圍，則顯示Error錯誤)(9000表示90.00)，修改完後，再按“設置”鍵表示確認。如果不想修改此參數，則直接按“設置”鍵，表示默認原有參數，則顯示為： SC(測點)  32(最多32個點) 如果想修改測點數，則利用“清零”鍵和數字鍵進行修改，修改完後，再按“設置”鍵表示確認。如果不想修改此參數，則直接按“設置”鍵，表示默認原有參數，則顯示為：br(橋路選擇)  RLL(半橋和全橋，1-4為1/4橋) 如果想修改橋路，則直接按“橋路選擇”鍵，此鍵可連續按，隻有兩種選擇RLL和1-4，需要哪種使之顯示，然後按“設置”鍵確認。  到此“設置”鍵的功能介紹完畢。“設置”鍵在自動測量時不起作用，隻有在手動測量時才可設置參數。

  2、如果想顯示不平衡的初始值，有兩種方法：自動測量和手動測量。

  (1)、自動測量：按“自動/手動”鍵，使屏幕顯示：  AUTO  然後再按“測量/暫停”鍵，顯示屏顯示 XX    run 測點快速顯示直到完成最大測點。然後慢速滾屏顯示各個測點的初始值。

  (2)、手動測量：按“自動/手動”鍵使顯示屏顯示 ： USET(手動測量)，然後再利用↑(上) ↓(下)鍵選擇各個測點；或者利用“通道快速選擇”鍵選擇各個測點。“通道快速選擇”鍵的使用方法是：按“通道快速選擇”鍵顯示屏顯示：CH    X ，然後利用數字鍵和“清零”鍵選擇所需的測點，緊跟著再按“通道快速選擇”鍵表示確認。

    通過以上兩種方法中的任何一種選擇完測點以後，緊接著按“測量/暫停”鍵，這時顯示屏顯示的就是各個測點的初始不平衡值。

    如果此時某個點顯示值超過20000με，則表明此點聯接有誤或者應變片阻值不符，需要查找原因。至此，機器進入預熱階段。預熱時間一般為30分鐘，如果需要長時間測量，則需60分鐘的預熱時間。

      3、預熱完成後，機器進入測量階段。首先要使各個測點平衡，即各個測點顯示0με，實現的步驟是：在手動測量狀態下按“平衡”鍵，顯示屏顯示EO   0 緊接著再按“平衡”鍵表示確認，各個通道都平衡為零值。

此時顯示屏顯示EO   X 右邊快速顯示所設的各個測點。至此，各個測點都平衡為零值。平衡完初始值後，就可以進行測量瞭。測量有兩種方法：即自動測量和手動測量。

  (1)、自動測量：首先各個測點要加載，然後按“自動/手動”鍵，選擇AUTO自動，緊接著按“測量/暫停”鍵，選擇 run 運行，這時測點快速顯示，直到完成全部測點顯示。隨後就永遠慢速滾屏顯示各個測點的應變值。如果想停止滾屏顯示，需按“測量/暫停”鍵，顯示屏顯示： PAUSE 然後滾屏停止。或者直接按“自動/手動”鍵。使顯示屏顯示 USET 手動測量狀態，也能使滾屏停止。

  (2)、手動測量：先將各個測點加載，然後按動“自動/手動”鍵，選擇 USET (手動測量)，瞬間顯示屏就顯示出某一點的應變值。此時，選擇一個測點，按一下“測量/暫停”鍵，就把各個測點的應變值記錄下來瞭。如果想永久保存，方法同自動測量。

   4、本機器對所有測點最多可進行20次測量數據的保存。利用“存入/調出”鍵保存數據，免得掉電後數據丟失。

(1)、存入數據的方法如下：按動“存入/調出”鍵，顯示屏顯示：－L－－S－  (調出－保存)，再按動右鍵 → 選擇 SAVE (存入)，隨後按動“存入/調出”鍵，將32點每點20次所測數據永久保存下來，顯示屏顯示： XX         X處顯示所有測點一次。

   (2)、調出數據的方法如下：按動“存入/調出”鍵，顯示屏顯示： －L－－S－ (調出－存入)，再按動左鍵 ← ，選擇 LOAD (調出)，隨後再按“存入/調出”鍵，確認調出數據，這樣，就把以前存入的32點每點20次的數據調出。顯示屏顯示：XX   X處顯示所有測點一次。

 六、使用註意事項：

   1、用戶在使用本機器前請仔細閱讀使用說明書，避免聯線和操作錯誤，給測量帶來困難。

   2、機器盡可能在0℃～40℃的溫度環境中使用，避免陽光強烈照射。

   3、避免在高溫度條件下使用，並且盡量遠離磁場源(電機、大變壓器)，使機器少受乾擾。

    4、要求測量片與溫度補償片的阻值和溫度系數盡量選用一致的，所用連接導線的線經和長度(即導線阻值)相同。這樣便於平衡和進行數據修正。

    導線的輸入電阻為RL ，且導線電阻 ：RL=所有聯接導線電阻之和。

   5、導線電阻RL的范圍為：0～90.00Ω 屏幕顯示 0～9000 無小數點。應變片系數 K 的范圍為：1.00～3.00 屏幕顯示 100～300 無小數點。註意，此兩項應該將屏幕顯示值除以100才為所設值。設置時超過規定的范圍會顯示錯誤 Error。

   6、半橋聯接或全橋聯接時同時選擇RLL(全橋)。

   7、測量片與補償片不受陽光曝曬、高溫輻射的影響，補償片應貼在與試件相同的材料上，與測量片保持同樣的溫度，應變片與試件的絕緣電阻應在500MΩ以上。

   8、如果測量的次數大於20次，則保存的數據為最後20次測量的數據。調出數據後多次(或≥20次)按左鍵 ←，直到數值不再變化，則這個數值就是最後一次測量的數據。

   9、平衡完成後就表示各個通道都平衡為零值瞭，即所謂的“平衡”瞭。就可以進行測量瞭。如果測量過程中再次按“平衡”則會造成數據錯誤，因為此時的平衡零值為在前級的測量數據 基礎上建立起來的。

具體軟件使用說明

      詳細使用說明請聯系廠傢進行索要。
