高清雲臺型網路攝影機

處理器：工業級嵌入式微控製器Hi芯片

彩盒尺寸：200*155*120mm   彩盒毛重：650克

尊敬的用戶，歡迎您選用本產品，在使用本產品前，請務必詳細閱讀操作說明書，並保存此操作手冊以備後續參考

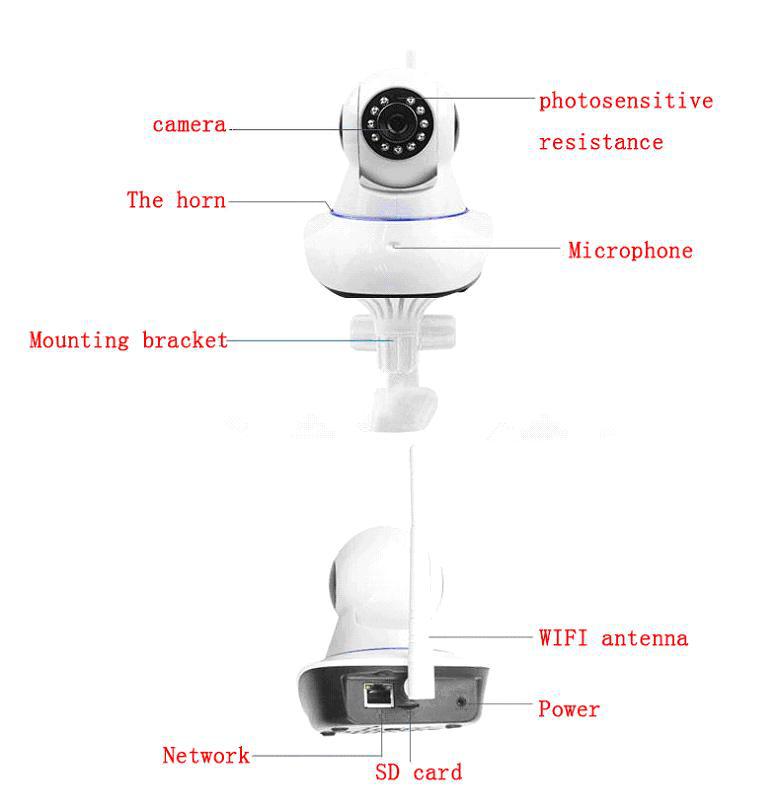

１、瞭解您的高清雲臺型網路攝影機 如附圖

二、介面定義與連接示意圖

①   網路介面：使用網線接入互聯網時使用；

②   ＷＩＦＩ天線：接收WIFI信號；

③   儲存卡插口：插入儲存卡，支持64Ｇ；設備可以存儲錄影/圖片；

④   電源介面；連接電源適配器（本品使用DC5V,2A電流輸入）；

三、軟件下載

為更好的體驗本產品所帶來的便利，在使用本品之前請先下載手機端軟件：

1、IOS用戶可以到蘋果官方商店APP Store搜索並下載安裝2CU

2、Andriod用戶可登錄網站www.2cu.co下載安裝2CU

註：首次打開“2CU”軟件，用戶需要先註冊一個賬戶，註冊方式如下：

1、選擇右下方“用手機註冊”或“用郵箱註冊”點擊進入

2、輸入手機號碼或者郵箱地址，點擊右上角“下一步”

3、輸入驗證碼，點擊“下一步”（如手機註冊，驗證碼會以手機短信形式在180秒內發送到手機；郵箱註冊，則無需輸入驗證碼）

4、如註冊成功，則會彈出“恭喜您，註冊成功”，同時系統會自動為您分配一個ID，請記住此ID，可用作登錄用戶名，點擊“確定”，再輸入您剛剛設置的密碼，即可正常登錄

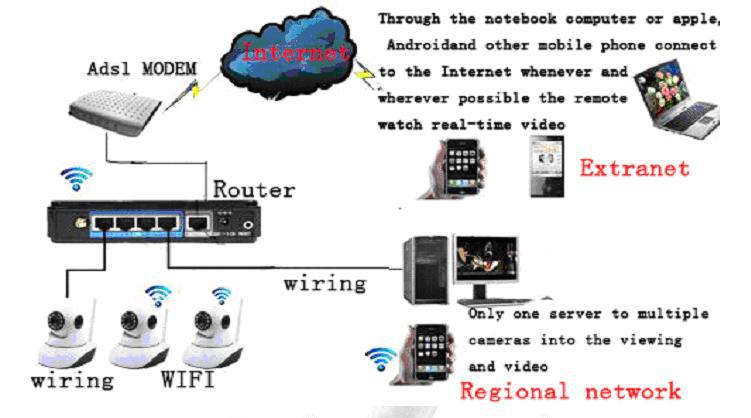

四、網路連接

用戶可通過兩種方式將設備接入互聯網：

1、有線連接

攝影機接通電後，將網線一端連接至攝影機網路介面，另一端連接路由器LAN介面（確保路由器開啟DHCP功能），成功連接後網路燈將常亮。

2、WIFI連接

①　攝影機使用網線連接時，用戶若需要啟用WIFI連接到本設備，可通過以下方式接入：

A、請先將設備添加至2cu通訊錄：“添加設備”詳細講述見第五部分：

B、打開軟件2cu，１、選擇“通訊錄”，點擊設備名稱，選擇“設置”見圖１；２、選擇“網路設置”見圖２，３、（此時請不要直接選擇“WIFI”）下方會自動搜索出附近的所有WIFI信號，直接選中您的WIFI ID，４、輸入無線上網密碼，即可啟用WIFI。

2、使用選配件“二維碼掃描”設置WIFI。此功能適合在有WIFI而沒有網線的環境下使用，操作步驟如下：

A、       打開軟件2cu>工具箱>二維碼掃描

B、        此時點擊“選擇網路”按鈕；選擇需要接入的無線網路；２、輸入此WIFI密碼，點擊下一步生成二維碼掃描；３、請將攝影頭對準二維碼，保持20-30ＣＭ的距離直到聽到叮的一聲，然後點擊“聽到”瞭按鍵攝影機開始ＷＩＦＩ。

五、添加設備

如何將設備添加到通訊錄呢？其實，有多種途徑可以實現，具體方法請參閱：

1、在“2cu”軟件的“通訊錄”界麵，當攝影機接入互聯網，手機也接入瞭同一WIFI，兩者都同在一個局域網內，軟件會自動查找到所有設備，直接點擊添加並設置訪問密碼即可

2、打開2cu軟件，點擊工具箱，選擇“搖一搖”，輕輕晃動手機，軟件將自動搜索並列出局域網內設備，點擊將要添加的設備，在彈出的頁麵中輸入設備名稱及密碼，出廠默認密碼為123

註：如設備已經添加並存在通訊錄中，點擊搜索出的設備會直接進入監控模式

3、手動添加：在2cu軟件的通訊錄界麵，直接點擊右上角添加按鈕，按提示輸入ID號及名稱密碼即可。

六、設備監控

1、聯系人：在聯系人界麵點擊已添加的設備圖標即進入監控模式；

2、撥號盤：在撥號盤界麵輸入目標設備ID，點監控按鈕，輸入訪問密碼即進入監控模式。

七、錄影設置

1、錄影：本設備可支持最大64GB TF卡錄影存儲，如需要錄影，請先插入存儲卡，然後打開2cu軟件選擇點擊通訊錄設備名稱->設置/控製，選擇“錄影設置”，打開“遠程錄影”，此時錄影燈閃爍，則正在錄影。用戶可根據需要來選擇手動錄影、報警錄影、定時錄影。

2、回放：本設備隻能從手機上進行錄影回放，打開2cu軟件選擇點擊通訊錄，點擊設備名稱，選擇“回放”可根據日期找到需要回放的文件，直接播放即可。

八、防區設置

1、報警器學習對碼

註：此功能為選配，請先確認您的設備是否具備此項功能。

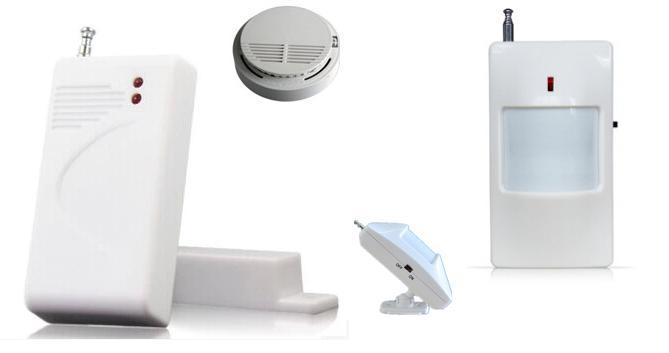

本設備可支持配對8個遙控器、8X8=64個無線報警器（433頻率），支持8個分組。學習對碼方法如下：

A、   先將設備添加至“2cu”軟件通訊錄

B、   點擊通訊錄設備名稱->設置（控製）->防區設置

C、   比如將要學習一個裝在大廳的門磁，編號為1。應點擊“大廳”，再點擊數字“1”按鈕，彈出對話框然後點擊“確定”，同時觸發將要學習的報警器（以門磁為例，分開門磁便可觸發）。如果對碼成功，灰色數字按鈕變成淺藍色，同時會彈出“學習成功”

D、        返回到通訊錄主界麵，點擊設備右邊鎖鍵，“”為佈防，“”為撤防，佈防15秒後，對碼成功後的報警器方可生效。

E、          “遙控”是專門針對報警遙控器而設，對碼方法同“A、B、C”，功能等同於“2cu”軟件的通訊錄中設備右邊的鍵，在局域網中，可當“佈防、撤防”之用，但需要與設備學習配對，在此不作詳細講解。

2、清除對碼：點擊已經學習的通道號，確認清除即可。

3、報警設置：

佈防：可以通過兩種方式實現，一是通過按下已學習成功的紅外遙控器佈防鍵（鎖鍵）；二是APP聯系人列表後的佈防按鍵（鎖鍵）。佈防後，當有警情發生時，設備將主動推送警情到APP，同時發送現場抓拍圖片到報警郵箱。

推送賬號、報警郵箱：點擊聯系人名稱->設置->報警設置：綁定賬號處添加接收警情的APP ID(打開2CU軟件，點擊下排右起第一個按鈕“設置”後可看到，最多可添加3個賬號)，報警郵箱處填寫接收報警郵件的郵箱地址。

移動偵測：現場畫面有變化時即發生報警。

蜂鳴器：打開蜂鳴器，有警情時設備本身將警笛長鳴直至“撤防”。

4、設備升級

點擊聯系人名稱->設置->檢查設備更新：點擊若有新版本將提示新版本號，用戶可選擇是否升級。

5、恢復出廠

復位將清除所有用戶設置：包括WIFI信息、訪問密碼、報警信息、防區信息。操作如下：設備底部找到復位孔，在待機狀態下用針狀物插入，聽到“滴”聲後長按三秒以上，聽到似“刀劍出鞘”聲，則復位成功。
