一、概 述：
HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機是顯示監視液體儲箱液麵位置高低的專用機表，同時能將液位信號以4～20mA電流模擬輸出，並提供液位上、下越限報警指示和報警接點輸出。
HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機必須與UT-81型系列傳感器配套形成系統。
汽輪機在連續告訴旋轉的時候，需要配備一個專門的油箱油位對其旋轉不見連續進行潤滑和導熱，這樣就有必要用油箱油位監控機，配接一支直線位移傳感器對油箱油位的高低進行檢測，當液麵高度低於一定值時，就需要加註潤滑油來維持汽輪機工作所需
HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機適用於汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的油箱油位的監視和保護。
二、產品性能;
1.顯示功能
油箱油位測量值、Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數位管上顯示，4位數位管顯示，第一位為符號位。
2.報警功能
設有兩級報警，用戶可根據需要設定報警值,當油箱油位超過報警設定值時，前麵板相應報警指示燈亮，同時監控機在後麵板輸出開關信號，保護被控設備。
3.報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場乾擾引起誤報警。
4.自診斷功能
具備上電，掉電檢測功能，同時切斷報警、停機輸出回路，能有效地抑製機表的誤報警。
5.記錄輸出
設有4～20mA電流輸出介面，可與計算機、DCS、PLC系統,無紙記錄機等設備連接。
線性誤差：±1.5%±一個字
顯示方式：4位0.8英寸LED數位管，其中一位符號位
模擬輸出：4～20mA（負載500Ω）或0～10mA（負載1KΩ）
輸入信號：接受UT-81或TD-1型系列電壓信號。
報警設定：滿量程內任意
報警接點容量：2A/250V AC或1A/28V DC
使用環境：溫度，0℃～+500℃；濕度，≤90%，非冷凝
電 源：220V AC±10%；50Hz；功耗＜10W
外 形：（寬）160×（高）80×（深）245mm
開孔尺寸：152×76mm
四、產品調試：
HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機油動機行程監測保護機量程一般在出廠時已配套調整好，在現場使用前隻需檢查一遍稍作修正即可。

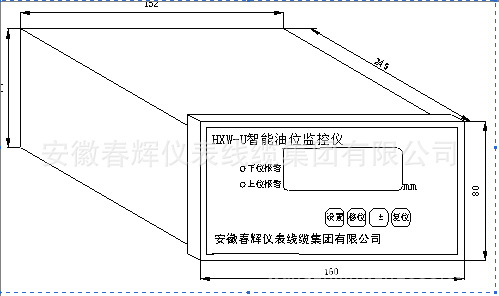

HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機油動機行程監測保護機的外形如圖1所示。其麵板上半部為4位0.8英寸數位顯示和上位報警、下位報警指示燈；下半部為“設置”、“移位”、“±”、“復位”四隻按鈕。見圖1
1.數位顯示：在測量狀態下，顯示測量讀數；在設置狀態下，顯示功能標識和被設定數據。
2.上位報警：表示液位高達警戒值。
3.下位報警：表示液位低達警戒值。
4.報警值設定：
按下“設置”按鈕，當顯示“P—SS”時，表示進入設定狀態，釋放“設置”按鈕，顯示當前準入密碼值，此時用戶可通過“移位”按鈕和“±”按鈕來設定準入密碼值（“1，2，3，4”）；再按 “設置”按鈕，當顯示“P——H”時，表示進入上位報警設定狀態，釋放“設置”按鈕，顯示當前上位報警值，此時用戶可通過“移位”、“±”按鈕來設定所需上位報警值；再按 “設置”按鈕，當顯示“P——L”時，表示進入下位報警設定狀態，釋放“設置”按鈕，顯示當前下位報警值，此時用戶可通過“移位”、“±”按鈕來設定所需下位報警值。
5. 極位設置： 按“設置”按鈕，當顯示“U——H”時，表示進入最高位設定狀態，設定方法同4
按“設置”按鈕，當顯示“U——L” 時，表示進入最低位設定狀態，設定方法同4。
● 設定完參數後，應按“設置”鍵多次退出，以確保所設參數被存入。
● 當發生報警時，麵板所有按鍵失效(“復位”鍵除外)。
● 在設置狀態，一分鐘不按按鍵，機表返回正常顯示狀態，所設參數不保存。

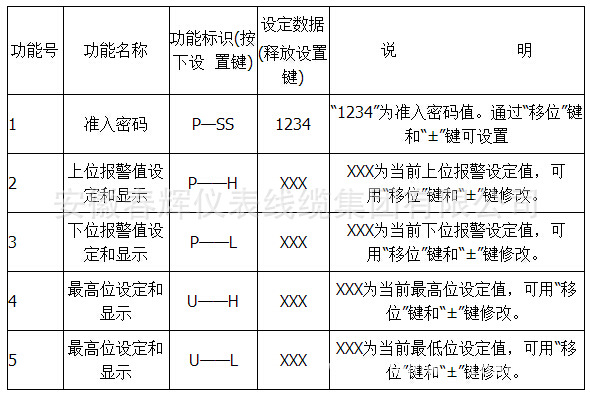

設置”按鈕的功能標識表
6．檢驗

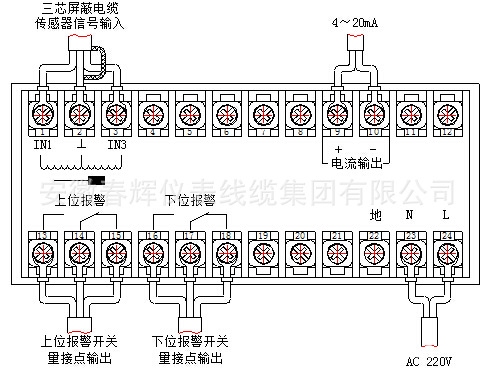

HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機在監視機的傳感器信號輸入端（見圖2），接入UT-81液位傳感器。推動傳感器測桿，當顯示值達到上、下位設定報警值時，監視機麵板上的相應報警指示燈亮，後端子板相應的接點閉合。
五、產品安 裝：
1.HXW-U型智能油位監控機的安裝
HXW-U型智能油位監控機為盤式固定安裝，可安裝於集控室控製屏上。可參看圖一（HXW-U型智能油位監控機）。
2. UT-81液位傳感器
(1) 安裝位置：UT-81液位傳感器安裝在需要監視的液體中。
(2) 安裝尺寸及規范：參看圖一、圖二、。
六、註意事項
1. HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機監視機印板上的W1為調零電位器，W2為調幅電位器。HXW-U型智能油位監控機出廠前已經過嚴格的精度標定，請不要隨意調整監視機印板上的W1、W2電位器。若有故障可與本公司聯系，協商解決。
2. 本公司生產HXW-U智能油位監控機，油箱油位監控保護機，油箱油位監控機時，都是按標準配置設置的，如有特殊要求請訂貨時說明。
3. 產品保修期為一年。
