一、概述:
CZJ-B3G、CZJ-B3振動烈度監視機,CZJ-B2振動烈度監視機是風機、壓縮機、汽輪發電機等各種旋轉機械裝置不可缺少的檢測、保護設備。它與SZ-6型速度傳感器相配合,可對各種旋轉機械的軸承絕對振動峰—峰值進行振動速度(振速)連續監視和測量。
CZJ-B3G、CZJ-B3振動烈度監視機,CZJ-B2振動烈度監視機該裝置具有精度高、性能穩定、抗乾擾能力強、可靠性高等特點。
CZJ-B3G振動烈度監視機,CZJ-B2振動烈度監視機與SZ-6型磁電式速度傳感器配套使用。
CZJ-B3G振動烈度監視機,CZJ-B2振動監視機可測量機殼或者結構相對於自由空間的振動--即絕對振動,特別適用於具有軸承的機器。在這種機器裡軸的振動可較多地傳到機殼上,故該監控機可配接磁電式速度傳感器,對旋轉機械進行連續測量和保護。
二、主要技術指標:
CZJ-B3G振動烈度監視機,CZJ-B2振動烈度監視機與SZ-6型磁電式速度傳感器配套使用。
CZJ-B3G振動烈度監視機,CZJ-B2振動監視機可測量機殼或者結構相對於自由空間的振動--即絕對振動,特別適用於具有軸承的機器。在這種機器裡軸的振動可較多地傳到機殼上,故該監控機可配接磁電式速度傳感器,對旋轉機械進行連續測量和保護。
二、主要技術指標:
1.SZ-6型磁電式速度傳感器
(1)靈敏度: 50mv/mms-1
(2)頻 響: 10~500Hz
(3)自振頻率:≈10Hz
(4)可測振幅:≤2000μm(P—P)
(5)最大加速度:10g
(6)測量方向:垂直或水平
(7)使用環境:溫 度 0 ~ 90℃
相對濕度≤90%
(8)外形尺寸:φ35×78mm
(9)重 量:200g
2.CZJ-B2型振動烈度監視機
(1)顯示方式:3位LED數字顯示
(2)精 度:線性誤差≤±1% (滿度值)
(3)頻 響:14~200Hz (振動表)
10~100Hz (烈度表)
(4)測量范圍:0~10.0mm/s,0~20.0mm/s(有效值)
(5)頻響誤差:40~60Hz ≤±2%
30~120Hz ≤±4%
10~200Hz ≤±8%
(6)電流輸出:4~20mA 精度≤±1% 負載≤500Ω
(7)報警、停機設定值:滿量程內任意
(8)報警輸出:報警Ⅰ值、Ⅱ值兩點,繼電器常開接點,容量DC28V 1A
(9)環 境:使用溫度 0 ~ 45℃
儲存溫度 -40℃~+60℃
相對濕度:20 ~ 90%
(10)電 源:220VAC±10% 50Hz
(11)外形尺寸:160×80×220mm(寬×高×深)
(12)開孔尺寸:152×76 (寬×高)
三、產品使用指南:
CZJ-B2型振動烈度監視機的外形如圖一所示。可同時監測A、B兩個振動通道,左半部為A通道報警Ⅰ值、報警Ⅱ值指示;右半部為B通道報警Ⅰ值、報警Ⅱ值指示;右邊為“功能”,“移位”,“+”,“復位”四隻按鈕。

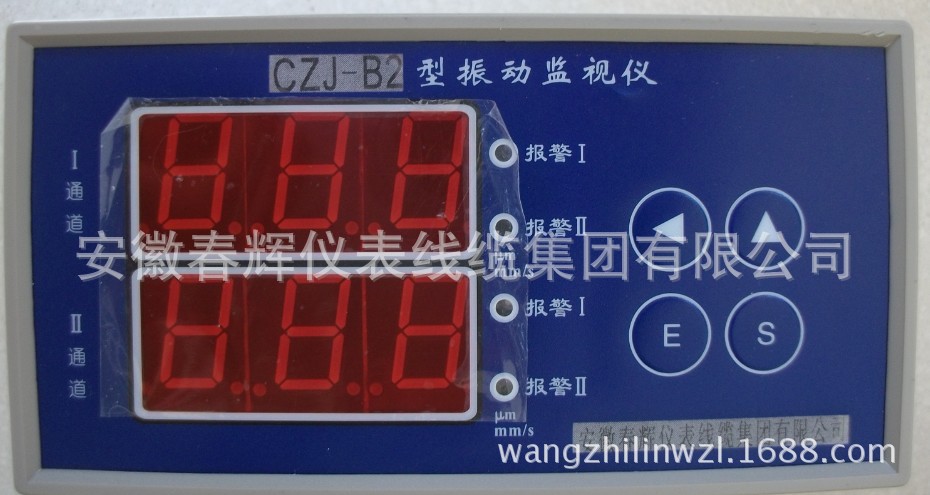

圖一CZJ-B2型振動烈度監視機
1.顯示器:在正常測量時,顯示器顯示測量讀數;在設定狀態下,顯示器顯示功能標識和對應的數據。圖一CZJ-B2型振動烈度監視機
2.報警值設定:
(1) 按下“功能”按鈕,當顯示器顯示“P-S”時,進入設定狀態,釋放“功能”按鈕,顯示器顯示設定準入密碼值,用戶可通過“移位”按鈕和“+”按鈕來設定準入密碼值(“1,2,3”);按下“功能”按鈕,當顯示器顯示“A-1”時,進入上通道報警Ⅰ值設定狀態;按下“功能”按鈕,當顯示器顯示“A-2”時,進入上通道報警Ⅱ值設定狀態;按下“功能”按鈕,當顯示器顯示“ b-1”時,進入下通道報警Ⅰ值設定狀態;按下“功能”按鈕,當顯示器顯示“ b-2”時,進入下通道報警Ⅱ值設定狀態.
● 設定完參數後,應按“功能”鍵多次退出,以確保所設參數被存入。
● 當發生報警時,所有麵板按鍵失效(“復位”鍵除外)。
● 在設定狀態,一分鐘不按按鍵,機表返回正常顯示狀態,所設參數不保存。
“功能”按鈕的功能標識參見下表。
功能號 | 功能名稱 | 功能標識(按下功 能鍵) | 設定數據 (釋放功能鍵) | 說 明 |
1 | 準入密碼 | P-S | 123 | “123”為準入密碼值,按“位移”鍵或“加1”鍵可設置 |
3 | A通道報警值1顯示和設定 | A-1 | XXX | XXX為A通道報警值1設定值,可用“位移”鍵和“加1”鍵修改。 |
4 | A通道報警值2顯示和設定 | A-2 | XXX | XXX為A通道報警值2設定值,可用“位移”鍵和“加1”》鍵修改。 |
5 | B通道報警值1顯示和設定 | b-1 | XXX | XXX為B通道報警值1設定值,可用“位移”鍵和“加1”鍵修改。 |
6 | B通道報警值2顯示和設定 | b-2 | XXX | XXX為B通道報警值2設定值,可用“位移”鍵和“加1”鍵修改。 |
(2) 在監視機的訊號輸入端(見圖二),加入交流信號電壓後。當信號電壓超過所設定的某點報警值時,監視機麵板上的相應報警值指示燈亮,後端子板相應的接點閉合。

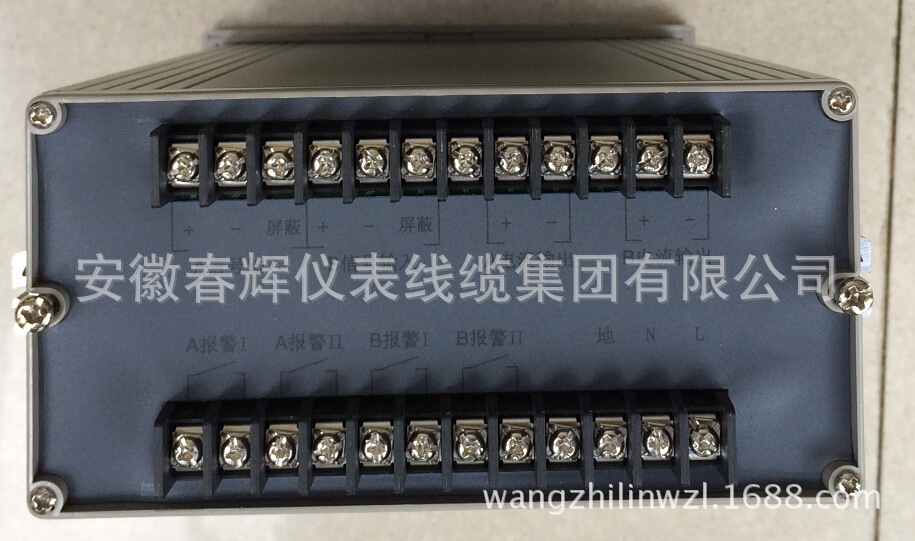

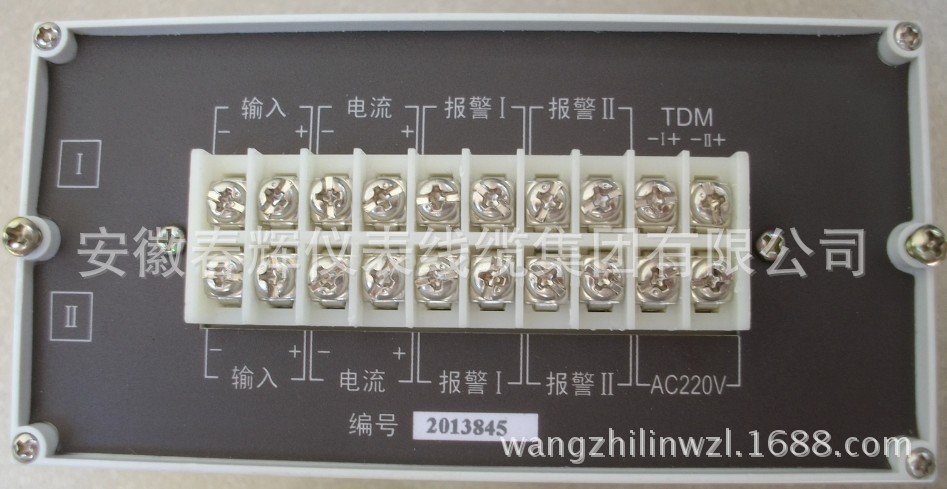

圖二 CZJ-B2振動烈度監視機(背麵端子)系統接線圖
四、安 裝:
四、安 裝:
1. SZ-6型速度傳感器的安裝
(1) 安裝位置:水平或垂直安裝於被測振動點上,以傳感器底部M10螺釘固定。
(2) 安裝尺寸及規范:參看圖三(速度傳感器的安裝及防護),若傳感器安裝位置受到高溫蒸汽等沖刷時,為降低傳感器環境溫度、需加防護措施,一般情況下可不加防護。
(3) 使用和絕緣要求。傳感器輸出為懸浮接地、在連接傳感器的插頭、插座上,都標有1、
2、3、4的數字考慮到接線牢固可靠,將“2、4”和“1、3”分別短接並用。“2、4”作為傳感器訊號輸出的正極端,“1、3”作為負極端,分別接至振動烈度監視機的背麵接線端子上的訊號輸入,“2、4”接正端,“1、3”接負端,與振動烈度監視機的連接導線要求有良好的絕緣性能,采用兩芯屏蔽電纜,電纜的屏蔽層一端浮空,另一端在振動烈度監視機的外殼接地。
2.CZJ-B2型振動烈度監視機的安裝
CZJ-B3G振動烈度監視機 掛式產品照片
CZJ-B3G振動烈度監視機 盤裝式
CZJ-B2型振動烈度監視機為盤式固定安裝。可安裝於集控室控製屏上,采用側翼板固定。可參看圖一(CZJ-B2型振動烈度監視機)。
五.註意事項
1.監視機印板上的1W1、2W1分別為A通道、B通道的調幅電位器。CTC-B3型振動烈度監視機出廠前已經過嚴格的精度標定,在現場安裝前,如沒有國傢認可的計量單位作系統復標。請不要隨意調整監視機印板上的1W1 、2W1電位器。若有故障可與本廠聯系,協商解決。
2.本廠生產時,振動烈度滿量程值按20mm標定;報警Ⅰ值設定為8mm、報警Ⅱ值設定為12mm,如有特殊要求請訂貨時說明。
3.傳感器的安裝本廠配用M10的固定螺釘。對傳感器安裝的防護措施由用戶因地製宜自行處理。
4.產品保修期為一年。
(1)保護橫向傳感器檔板示意圖
(2)防止漏氣漏水檔板示意圖
(3)磁場屏蔽罩示意圖(或防護罩)
圖三 傳感器的安裝及防護
五、產品照片:

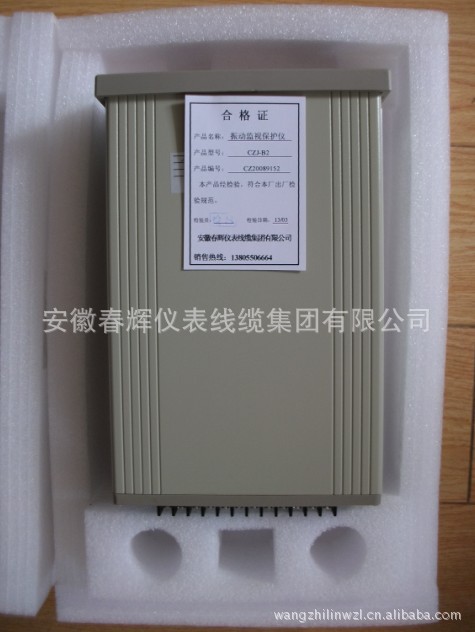

CZJ-B2

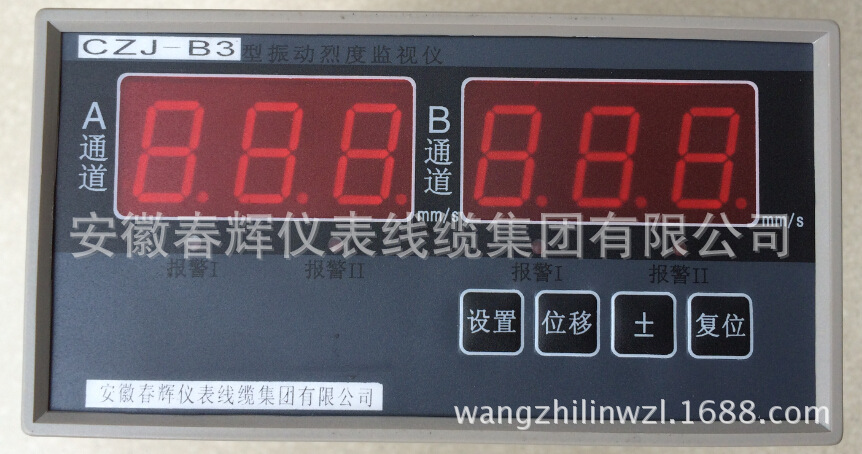

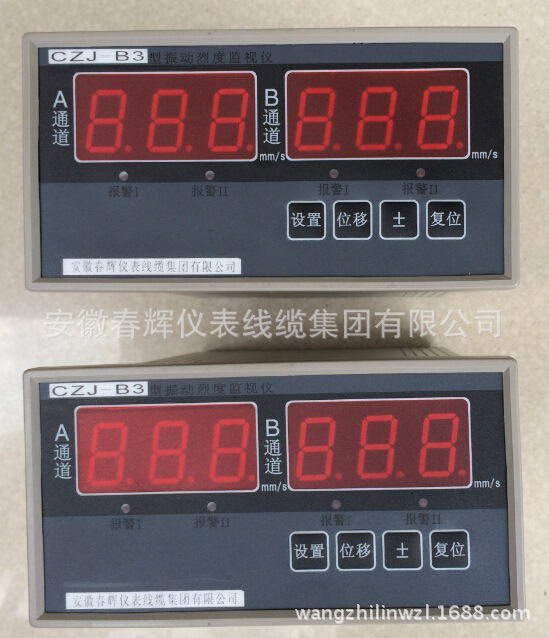

CZJ-B3
CZJ-B3G振動烈度監視機 掛式產品照片
CZJ-B3G振動烈度監視機 盤裝式
SZ-6型磁電式速度傳感器
