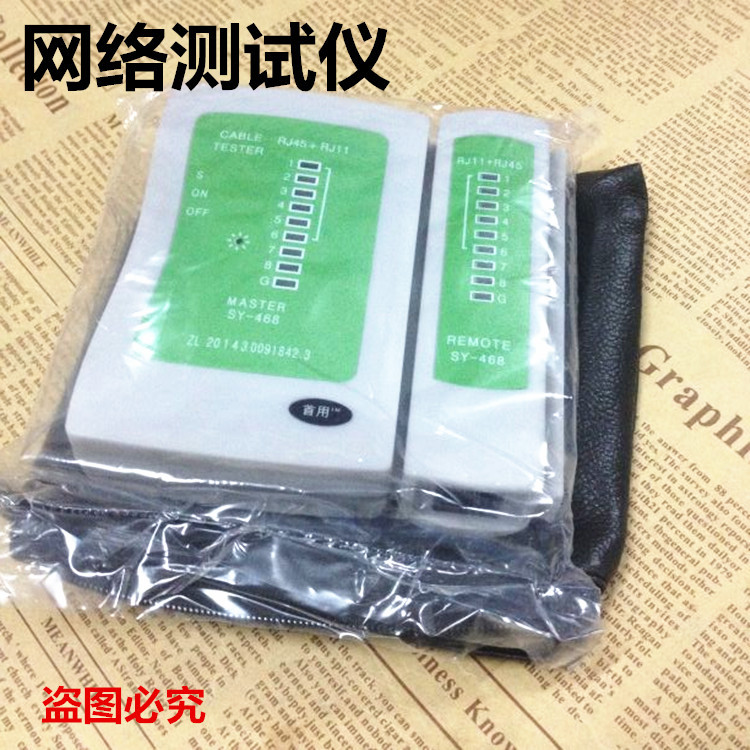

普通雙用電腦網路電纜測試機功能說明：

一、功能

1、對雙絞線1、2、3、4、5、6、7、8、G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。

2、NSHL-468能測試RJ45、RJ1。

二、雙絞線測試；

1、打開電源至ON（S為慢速測試檔），將網線插頭分別插入主測試器和遠程測試器，主機指示燈從1至G逐個順序閃亮。

圖例：

主測試器：   1—2—3—4—5—6—7—8—G

遠程測試器：1—2—3—4—5—6—7—8—G（RJ45）

                   1—2—3—4—5—6———G（RJ12）

                     —2—3—4—5————G（RJ11）

2、若接線不正確，按下述情況顯示：

（1）當有一根網線如4號線短路，則主測試器和遠程測試器4號燈都不亮。

（2）當有幾根線不通，則相對應的幾個燈都不亮，當網線少於2根線聯通時，燈都不亮。

（3）當二頭網線亂序，例3、5線亂序，則顯示如下：

主測試器不變：   1—2—3—4—5—6—7—8—G

遠程測試器為：   1—2—5—4—3—6—7—8—G

（4）當網線有2根短路時，主測試器顯示不變，而遠程測試器顯示短路的二根線燈都微亮，若有3根以上（含3根）線短路時，則所有短路的幾根線號的燈都不亮。

三、若測試配線架或墻座模塊，則需要二根匹配跳線引到測試機上。

◆  本測試機采用9V疊層電池，若發生燈暗或燈跳不動時請更換電池。

◆  裝箱規格：58cm×32cm×36cm紙箱裝，每箱100個裝，每箱單重17kg。

◆  產品1年保修，30天包換

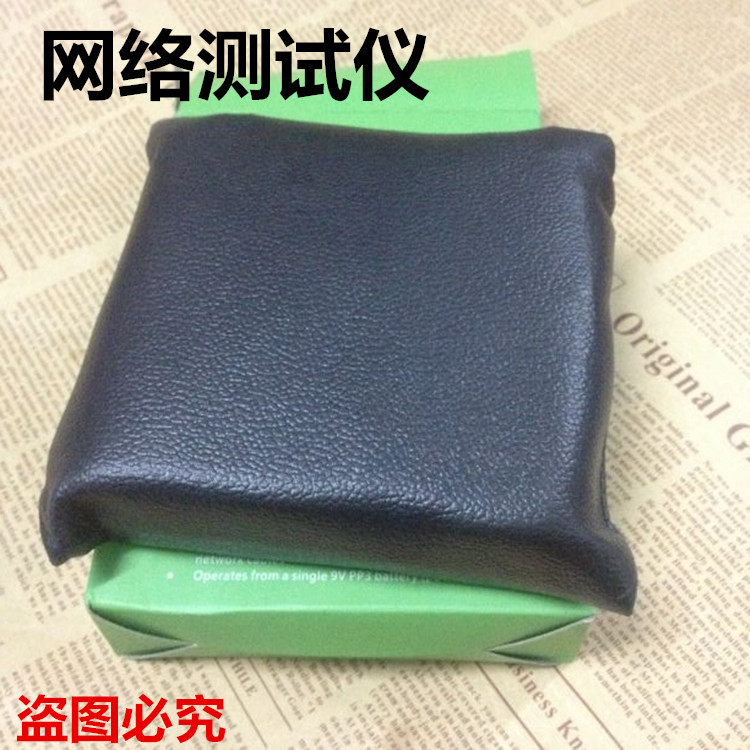

【包裝說明】
