  • 現貨批發TL500-1扭力限製器扭力 限製保護器 扭力限製器TL200
    商品代碼: 4631486
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

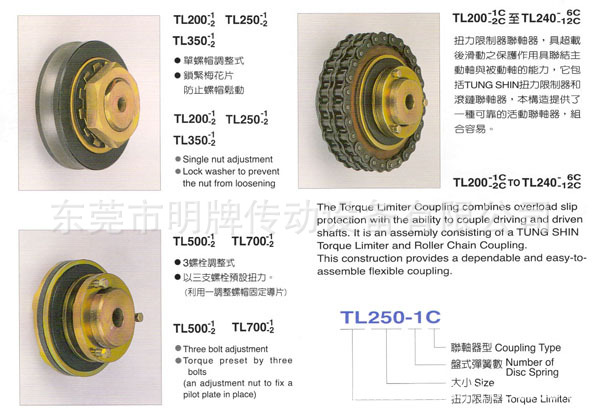

    型號:TL200,TL250,TL350,TL500,TL700本產品優點如下:1.輪體本身采用FCD55鑄鐵加工.2.壓力彈簧采用西德SCHNORP.3.扭力設定大小可調整,簡單方便.4.可保護機械超載免損壞與停機損失.本產品廣泛應用於各類機械設備.其中TL200,TL250多用於波峰焊設備.

    銷售熱線:18856177735   QQ956599935     聯系人:孫昆
    產品介紹
        摩擦式扭矩限製器特點:
    1、摩擦式扭力限製器常用於安裝在動力傳動的主、被動側之間,當發生過載故障時(扭力超過設定值),扭力限製器便會產生分離,從而有效保護瞭驅動機械(如電機、減速機、伺服馬達)以及負載,常見形式為:摩擦式扭力限製器以及滾珠式扭力限製器。 扭力限製器的安裝結構形式有:軸-軸、軸-法蘭、軸-同步帶輪、軸-鏈輪、軸-齒輪、軸-帶輪等。 產品廣泛應用於分割器,分度臺,螺桿擠出機,工業機器人,數控機床(CNC),自動化輸送、包裝機械,橡膠成型設備,食品加工機械,塑料加工設備等摩擦式扭力限製器型號規格如下: T系列基本型:T200-1, T200-1, T200-2, T250-1, T250-1,T250-2, T350-1, T350-2, T500-1, T500-2, T700-1, T700-2, T10-16, T10-24, T14-10,T14-1, T20-6, T20-12 T系列帶聯軸器型:T200-1C, T200-1C,T200-2C, T250-1C, T250-1C, T250-2C, T350-1C, T350-2C, T500-1C, T500-2C, T700-1C, T700-2C,
        1、當超載或機械故障而導致所需扭矩超過設定值時,它以打滑形式限製傳動系統所傳動的扭力,當過載情形消失後自行恢復聯結。這樣就防止瞭機械損壞,避免瞭昂貴的停機損失。扭力限製器采用彈簧負荷式摩擦表麵,以螺帽或螺栓調整彈簧力,預設其滑動扭矩。
        2、扭矩限製器采用彈簧負荷式摩擦表麵.以螺帽或螺栓調整彈簧力.預設其滑動扭矩.
        3、扭矩限製器可以鏈輪、齒輪、皮帶輪或法蘭盤作為中心構件.摩擦片為不含石棉並防銹的乾式摩擦片,可用於防爆場合,且耐磨性能良好,壽命長.中間滑動套無需潤滑.KR扭矩限製器不同於剪銷式機械一次使用就須作廢,而可以重復使用.
        選擇方法:
        1、由負荷條件或機器之設計強度,決定所需的滑動扭矩.如機器的負荷條件不祥,則將扭矩限製器的滑動扭矩設定為其安裝軸相關電機所產生扭矩的1.5~2.
        2、請選擇扭矩范圍和內徑范圍足夠的扭力限製器.由設在摩擦片間的中心構件厚度,決定正確的軸套長度.軸套的選擇不可大於中心構件的寬度。
        扭矩的設定:1、扭矩限製器的扭矩設定隻需扭緊或放松調整螺栓(調整螺帽)便可.
        2、扭矩限製器在安裝至軸上後,即可進行扭矩調整,其步驟如下:
        TL50TL89:首先,轉動螺帽,把碟形彈簧固定至一片,再將每一調整螺栓扭60°.其次,在正常負荷情況下此扭矩限製器仍然滑動,則逐漸扭緊螺帽(TL50-TL89)或螺栓(TL127-TL508),一直到扭矩限製器不再滑動.註意,各螺栓松緊度必須均勻,先試行調整數次以尋找相關機器正確扭矩設定,下麵有效轉角和預設扭矩關系可供參考.精密的扭矩調整時,宜將本扭矩限製器在調整螺帽或螺栓旋轉45°,5060rpm下試運轉約500轉。電子裝備行業、自動化生產線、輸送機行業等。

    東莞市明牌傳動設備有限公司專業生產銷售高精密扭力限製器TL扭力限製器大量現貨庫存 型號齊全 價格優惠 歡迎來電選購

    TL250-2

    型號:TL200,TL250,TL350,TL500,TL700本產品優點如下:1.輪體本身采用FCD55鑄鐵加工.2.壓力彈簧采用西德SCHNORP.3.扭力設定大小可調整,簡單方便.4.可保護機械超載免損壞與停機損失.本產品廣泛應用於各類機械設備.其中TL200,TL250多用於波峰焊設備.

    產品介紹
    摩擦式扭矩限製器特點:
    1、摩擦式扭力限製器常用於安裝在動力傳動的主、被動側之間,當發生過載故障時(扭力超過設定值),扭力限製器便會產生分離,從而有效保護瞭驅動機械(如電機、減速機、伺服馬達)以及負載,常見形式為:摩擦式扭力限製器以及滾珠式扭力限製器。 扭力限製器的安裝結構形式有:軸-軸、軸-法蘭、軸-同步帶輪、軸-鏈輪、軸-齒輪、軸-帶輪等。 產品廣泛應用於分割器,分度臺,螺桿擠出機,工業機器人,數控機床(CNC),自動化輸送、包裝機械,橡膠成型設備,食品加工機械,塑料加工設備等摩擦式扭力限製器型號規格如下: T系列基本型:T200-1, T200-1, T200-2, T250-1, T250-1,T250-2, T350-1, T350-2, T500-1, T500-2, T700-1, T700-2, T10-16, T10-24, T14-10,T14-1, T20-6, T20-12 T系列帶聯軸器型:T200-1C, T200-1C,T200-2C, T250-1C, T250-1C, T250-2C, T350-1C, T350-2C, T500-1C, T500-2C, T700-1C, T700-2C,
    1、當超載或機械故障而導致所需扭矩超過設定值時,它以打滑形式限製傳動系統所傳動的扭力,當過載情形消失後自行恢復聯結。這樣就防止瞭機械損壞,避免瞭昂貴的停機損失。扭力限製器采用彈簧負荷式摩擦表麵,以螺帽或螺栓調整彈簧力,預設其滑動扭矩。
    2、扭矩限製器采用彈簧負荷式摩擦表麵.以螺帽或螺栓調整彈簧力.預設其滑動扭矩.
    3、扭矩限製器可以鏈輪、齒輪、皮帶輪或法蘭盤作為中心構件.摩擦片為不含石棉並防銹的乾式摩擦片,可用於防爆場合,且耐磨性能良好,壽命長.中間滑動套無需潤滑.柏KR扭矩限製器不同於剪銷式機械一次使用就須作廢,而可以重復使用.
    選擇方法:
    1、由負荷條件或機器之設計強度,決定所需的滑動扭矩.如機器的負荷條件不祥,則將扭矩限製器的滑動扭矩設定為其安裝軸相關電機所產生扭矩的1.5~2倍.
    2、請選擇扭矩范圍和內徑范圍足夠的扭力限製器.由設在摩擦片間的中心構件厚度,決定正確的軸套長度.軸套的選擇不可大於中心構件的寬度。
    扭矩的設定:1、扭矩限製器的扭矩設定隻需扭緊或放松調整螺栓(調整螺帽)便可.
    2、扭矩限製器在安裝至軸上後,即可進行扭矩調整,其步驟如下:
    TL50至TL89型:首先,轉動螺帽,把碟形彈簧固定至一片,再將每一調整螺栓扭60°.其次,在正常負荷情況下此扭矩限製器仍然滑動,則逐漸扭緊螺帽(TL50-TL89型)或螺栓(TL127-TL508型),一直到扭矩限製器不再滑動.註意,各螺栓松緊度必須均勻,先試行調整數次以尋找相關機器正確扭矩設定,下麵有效轉角和預設扭矩關系可供參考.精密的扭矩調整時,宜將本扭矩限製器在調整螺帽或螺栓旋轉45°,於50—60rpm下試運轉約500轉。電子裝備行業、自動化生產線、輸送機行業等。
