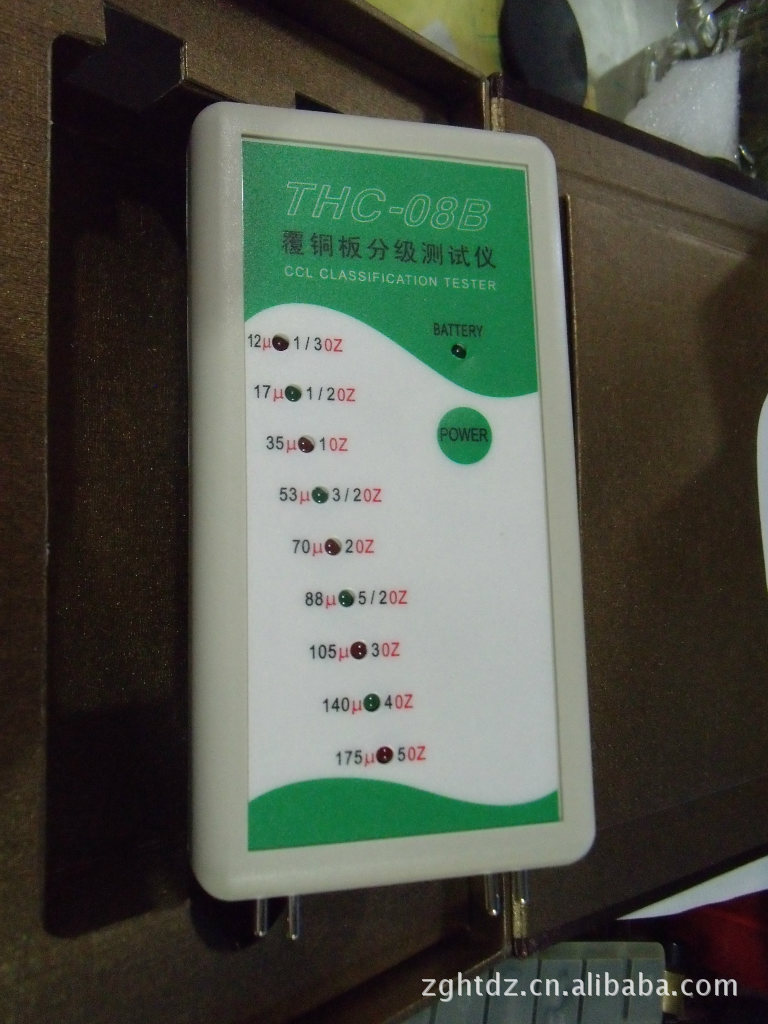

THC-08B型覆銅板分級測試機使用說明書
一、 用途
當您作為專業線路板廠采購人員欲購買覆銅板，對銅箔厚度產生疑問時，當您作為材料檢驗或車間生產質檢人員，對基板的銅箔把握不準時，您可能會有深刻體會，要是有一臺可以裝在口袋裡隨時可以對覆銅板進行復檢的“覆銅板分級測試機”就好瞭。本公司生產的覆銅板分級測試機就可滿足您以上的願望，隻需要一秒鐘就可以測出覆銅板銅箔的厚度，非常方便，測試數據穩定可靠。其中08B型是我公司2008年最新推出的產品,最高測到5OZ，目前國產進口機器都無能測到這個范圍,填補市場空白。
二、技術參數
1、 LED直接顯示銅箔厚度：12μ、17μ、35μ、54μ、70μ 88μ、105μ
1/3OZ、1/2OZ、1OZ、1.5oz、2OZ、2.5oz、3OZ
140μ、175μ
4oz、 5oz
2、 電源：6F22 9V層疊電池
3、 整機體積:120mm×60mm×22mm
4、 整機重量:200克
三、使用方法
1、首先按下麵板上方的電源開關POWER按鍵，電源BATTERY指示燈亮。
2、將4探針（2個帶彈性探針和2個固定探針）對準銅箔表麵，輕輕的水平按下，使其和銅箔板接觸可靠。
3、 此時機器麵板上有一隻LED亮，其指示對應的厚度即為該銅箔厚度。
4、測試完畢，機器約20秒後自動關機以免浪費電池。
四、使用註意
1、在測量前，請先將印製板銅箔表麵的油污用凈佈擦乾凈，以保持測量無誤。
2、由於測量的邊緣效應，在測量時請將測試探針放在距被測銅箔板邊緣
20-30cm處，以保證測量的準確性。
3、本機器定期需用標準覆銅板樣板校核，如發現測試出錯，請檢查電池電壓是否過低，由此會造成測量誤差。
4、 如發現電源指示紅燈變暗，即表示機器需更換電池。
5、長期不用時，請將電池取出。
6、如機器出現非正常故障，請勿自行修理，請直接寄往我公司技術服務部，給您解決。
7、該機器實行一年保修，終身維修。
***********************************************************
