高頻介電常數測試機用於測試電工材料的介電系數和損耗角正切值,也用來測試高頻阻抗元器件(電感、電容和其他諧振組件)的品質因數即:Q值。相對阻抗電橋法,高頻震蕩法的測試結果更真實地反映瞭材料器件在高頻工作狀態下的特性。
本機器的測試回路可用被測元件L、主調諧電容C、回路的損耗電阻R構成的串聯電路來等效,當測試回路諧振時(高頻信號源輸入信號的頻率為諧振頻率w0),主調電容上的電壓是信號源輸入電壓的Q倍,或Q=w0L/R=1/w0CR,顯然信號源頻率w0的穩定度和精度、主調電容C的精度和分辨率、測試回路的高頻損耗R決定瞭機器的品質。模擬式的信號源穩定性差,主調電容的分辨率和讀數精度低,使用復雜,並且不可避免地存在主觀的操作誤差。

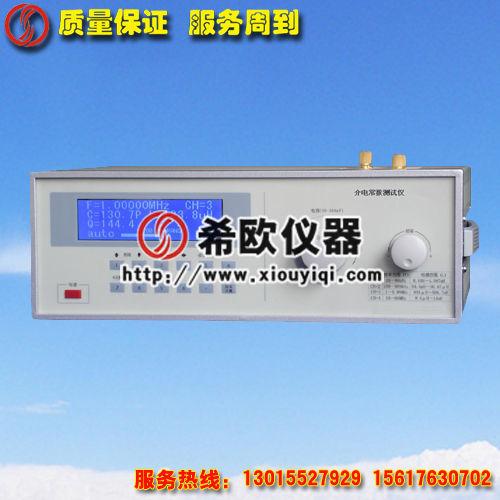

WGJSTD-B傳承第一代WGJSTD-A數位化、人性化設計理念,采用數字化主調電容、LCD大屏幕液晶顯示全參數、DDS直接數字合成信號源三項創新技術,使WGJSTD-B的技術性能、使用功能大為提升,徹底改變瞭老款麵板上印製的二組輔助表格計算LCQ的落後狀況,WGJSTD-B讀數清晰,無須換算,操作簡便,特別適合電子元器件的質量分析、品質控製、科研生產,也可用於高等院校的材料科學、電子信息、電子通信、等專業作科研實驗機器。
主要性能簡介
信號源頻率范圍 | 10KHz-60MHzDDS數字合成 | Q測量范圍 | 1-1000,自動/手動量程 |
信號源頻率覆蓋比 | 6000 :1 | Q分辨率 | 4位有效數,分辨率0.1 |
信號源頻率精度 | 1×106±1個字,6位有效數 | Q測量工作誤差 | <5% |
電感測量范圍 | 20nH-2H,4位有效數,分辨率0.1nH | 調諧電容 | 主電容30-500PF,微調電容±3PF |
電感測量誤差 | <5% | 調諧電容誤差/分辨率 | <1%,0.1pf |
標準測試頻點 | 全波段任意頻率下均可測試 | Q合格預置范圍 | 1-1000聲光提示 |
諧振點搜索 | 自動掃描 | Q量程切換 | 自動/手動 |
諧振指針 | LCD數位顯示 | LCD顯示參數 | w0、L、C、Q、諧振指針、波段等 |
技術特性 | |
平板電容器 | 極片尺寸:Φ50mm/Φ38mm可選 |
極片間距可調范圍:≥15mm | |
夾具插頭間距 | 25mm±0.01mm
|
夾具損耗正切值 | ≤4×10-4(1MHz) |
頻率誤差測微桿分辨率 | 0.001mm |
S916介質損耗及介電常數測試裝置
采用瞭數顯微測量裝置,因而讀數方便,數據精確。
