！！！量小直接拍，不砍價！！！
！！！量大價格從優，聯系客服！！！
單口USB/micro測試板15元/PCS
單口USB/mini測試板15元/PCS
單口USB/micro+mini20元/PCS

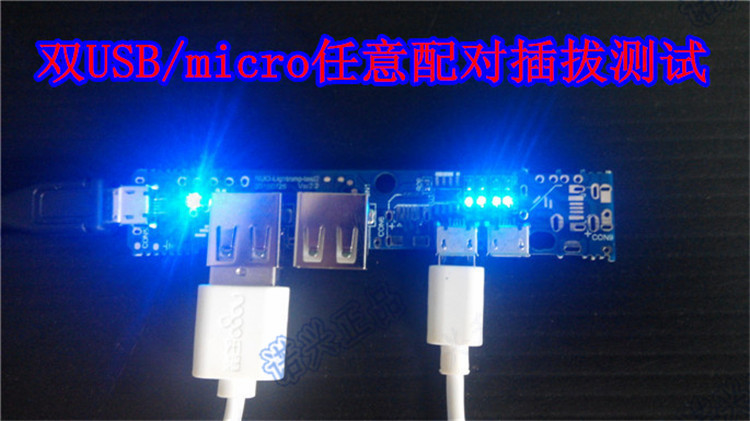

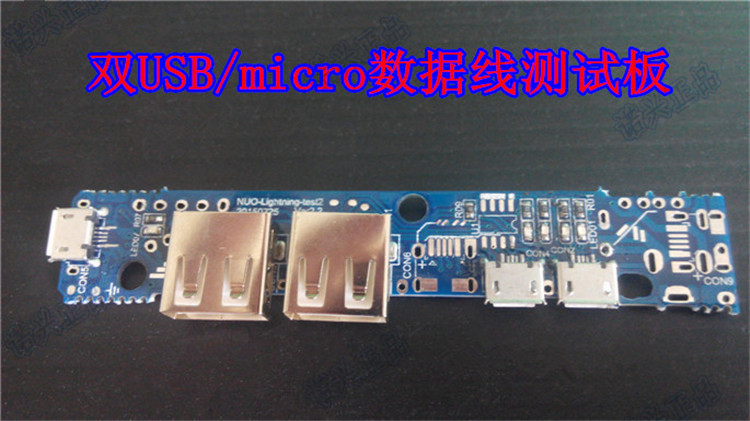

雙USB/micro測試板20元/PCS

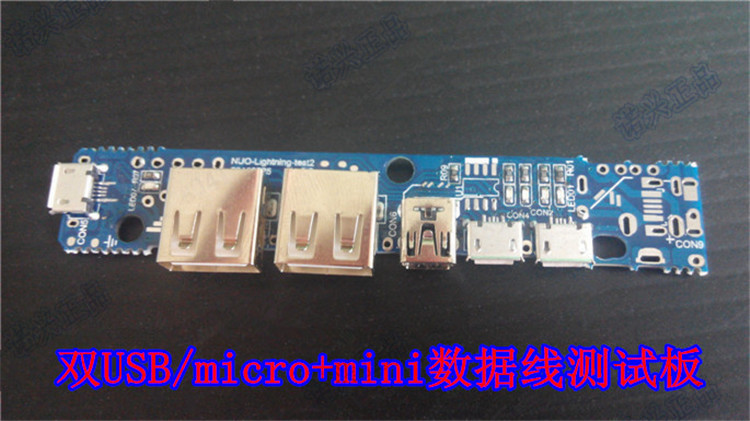

雙USB/micro+mini測試板23元/PCS
Iphone4測試板65元/PCS
Iphone5數據線測試板120元/PCS

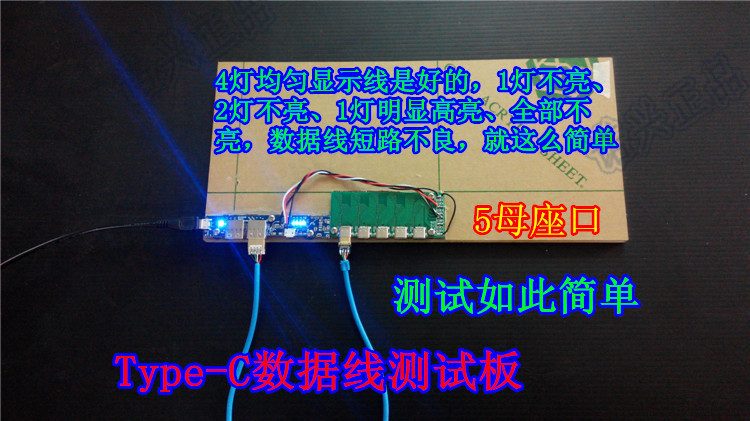

Type-C數據線測試版150元/PCS
固定測試板專用30cm*14cm亞克力板32元/PCS
左邊micro為電源輸入口，接5V充電器供電，方可進行測試！真的是很方便！！通過燈顯判斷數據線有無短路，操作簡單，方便，容易辨別，再笨的人都會用的啦...
【操作方法】：
一、雙線芯USB充電線測試辨別方法：
1.USB充電線正常則左右2個檢測燈亮，燈亮均勻；
2.USB充電線正負極短路或斷路則燈全滅
二、四線芯數據線測試辨別方法（四燈均勻全亮正常，燈全部不亮、部分不亮或有1燈高亮為數據線不良。）：
1.數據線正常，中間4檢測燈全亮，亮度均勻。
2.數據線正負極短路或斷路4燈全滅，提示線材不良。
3.數據線芯短路中間2燈不亮，提示線材不良。
4.部分線芯短路1燈明顯高亮，提示線材不良。
5.部分線芯短路1燈不亮，提示線材不良。

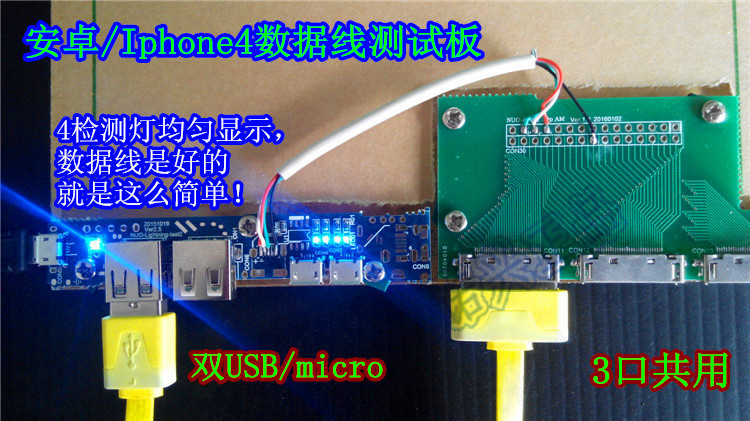

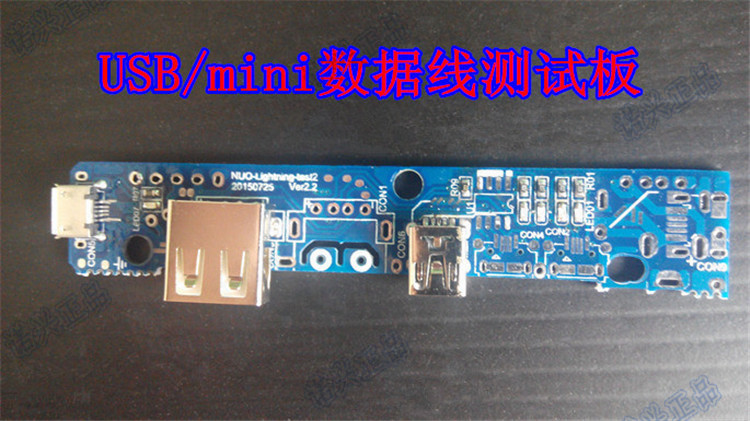

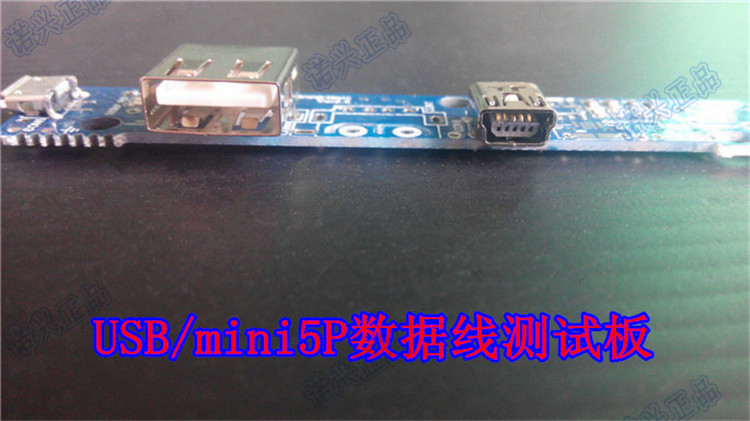

USB/mini 5P數據線和Iphone4數據線測試燈顯辨別方法和USB/micro安卓數據線測試方法一樣，Iphone5數據線還需要通訊握手測試！Type-C數據線測試版隻測試4芯線通路斷路短路！
【品名】：數據線測試板
【品牌】：Nuo-Xing
【屬性】：可螺絲固定
【燈顯】：電源工作指示燈+線材檢測燈
品種類型圖片參考：如有疑問或者沒有您想要的測試介面類型，請聯系客服
親們請註意：現在出貨的都是新款的啦，老款式的已經退休瞭哦

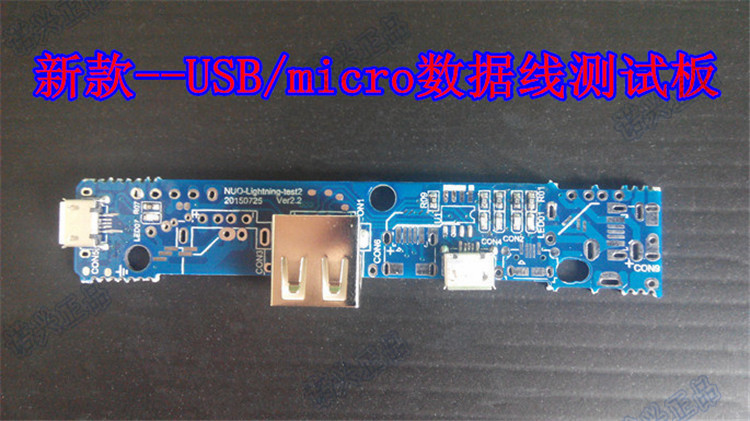

（一）下麵是USB/micro數據線測試板使用說明：（圖片是老款式的，現在出貨都是新款式的啦！

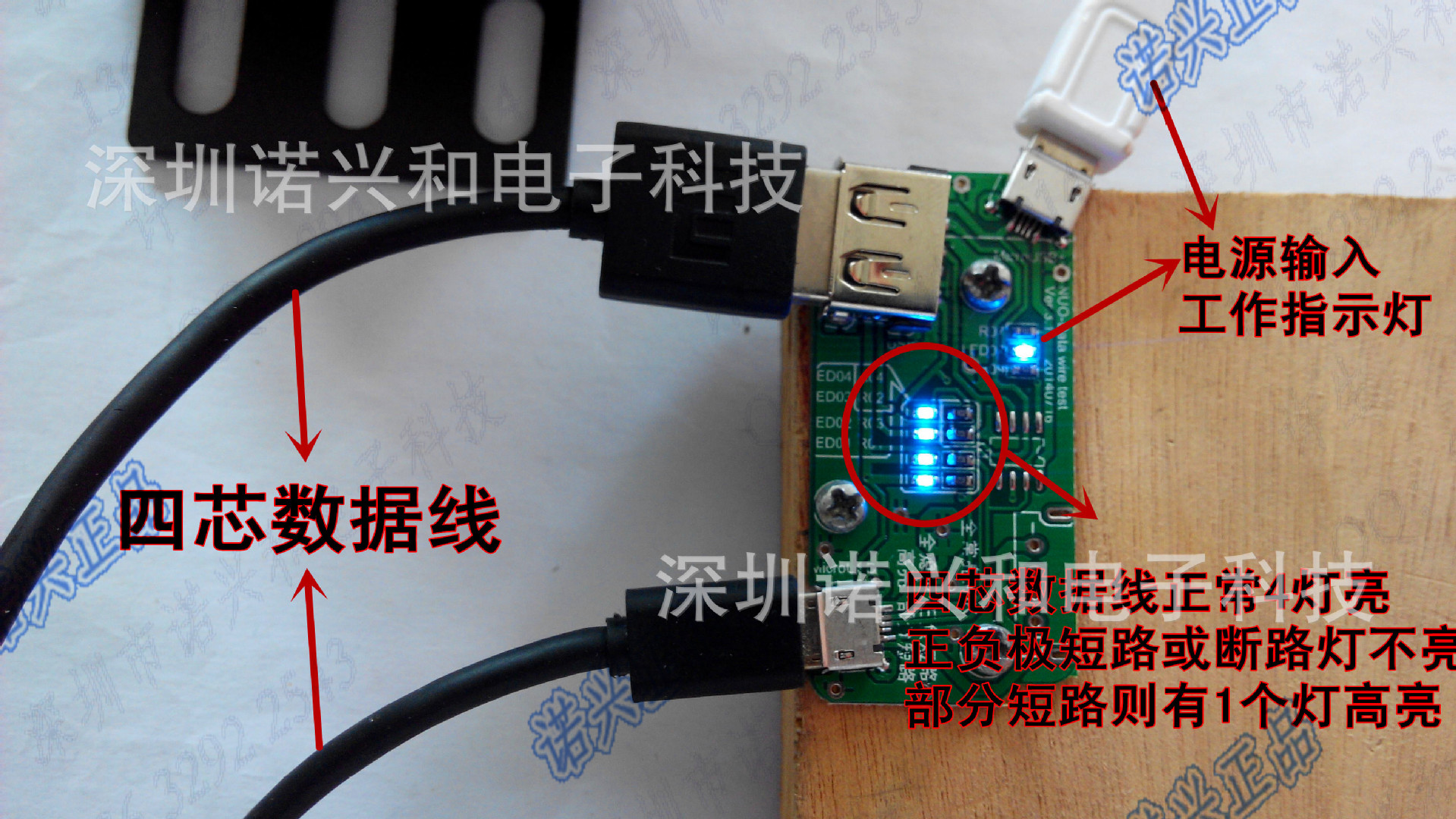

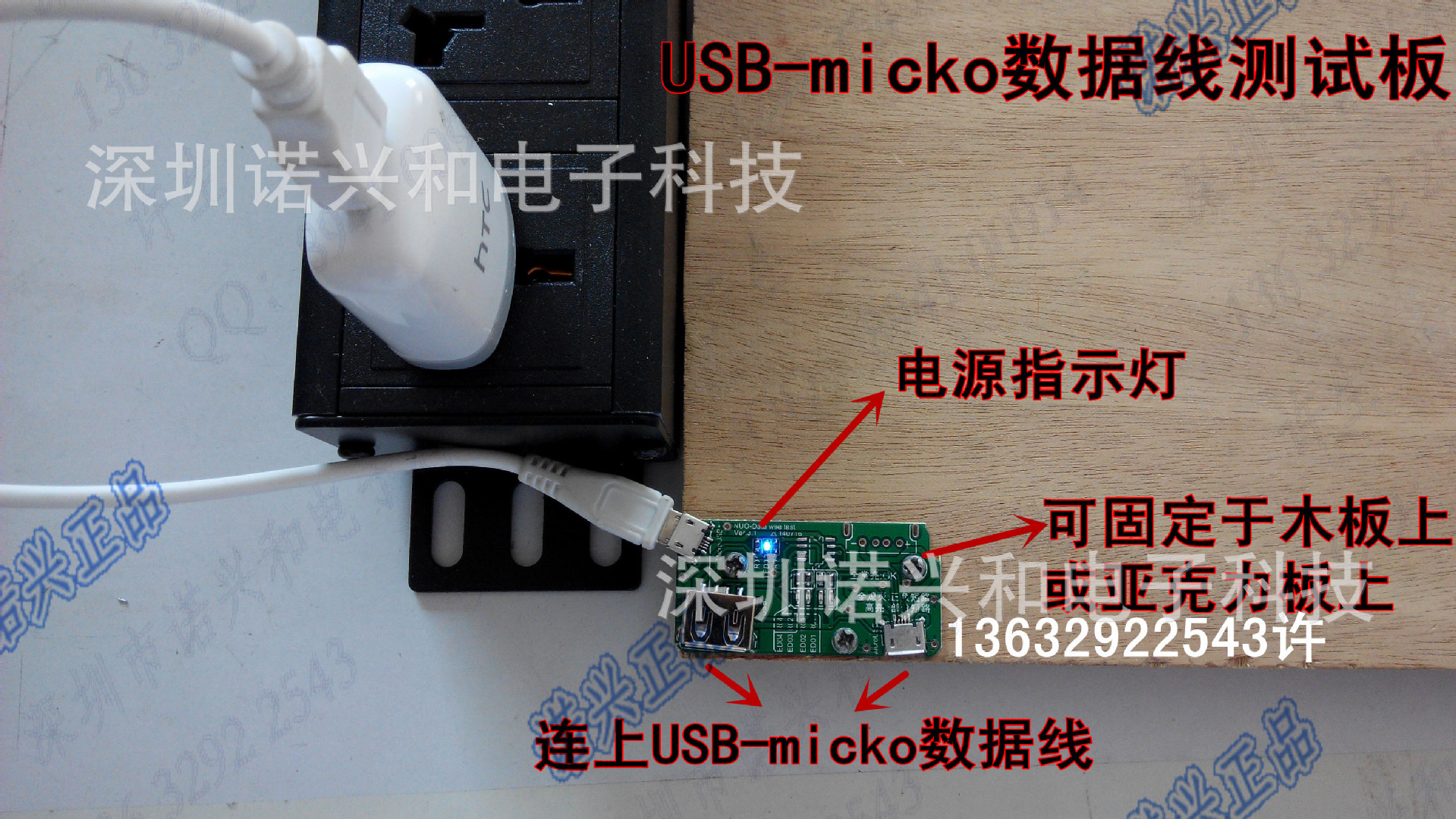

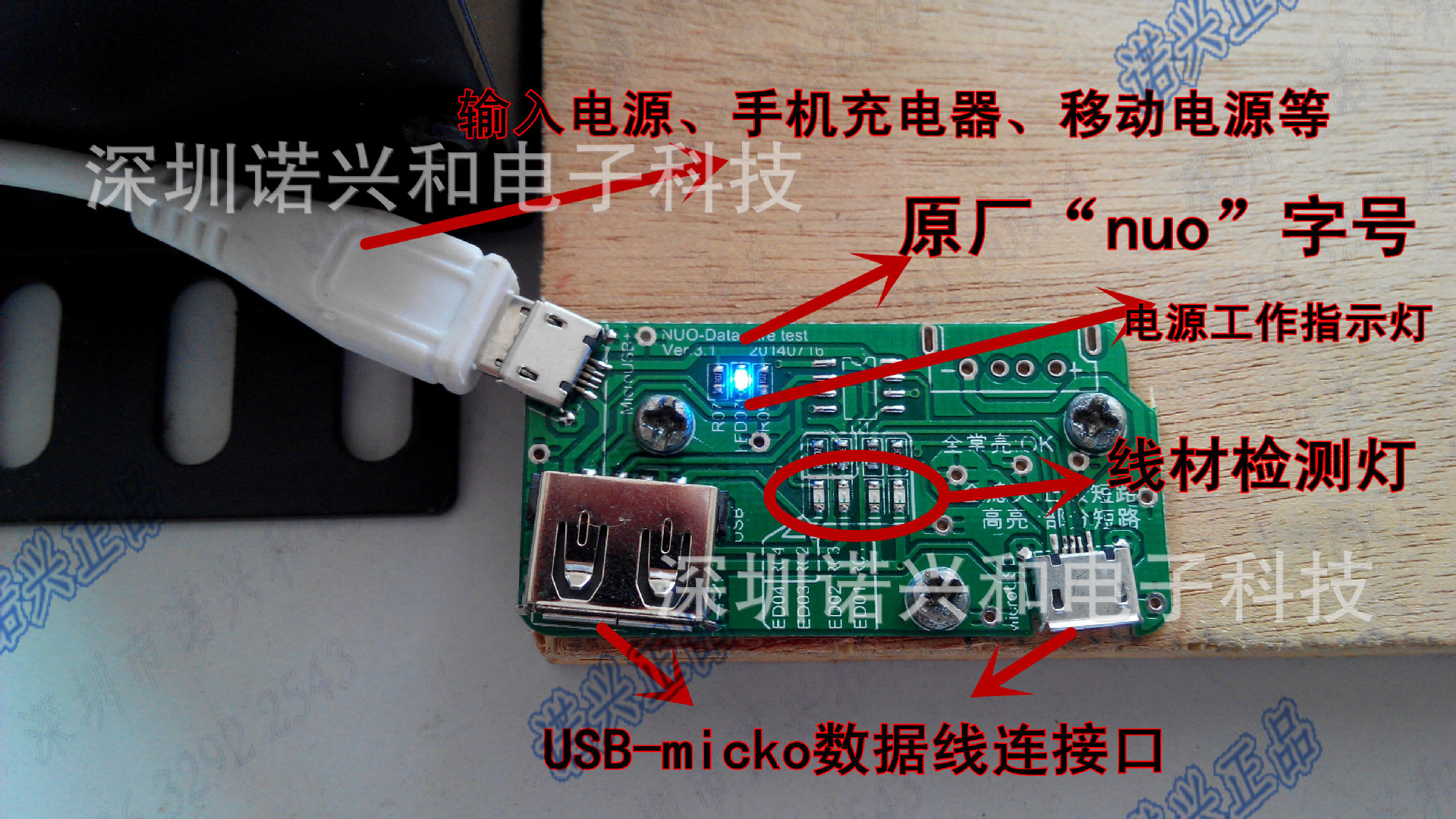

USB/micro數據線測試工具，操作簡單方便！將USB數據線測試板固定於亞克力板或木板上，方便插拔，測試板左邊micro為輸入口，連接移動電源、手機充電器或者其它5V充電器等供電，micro輸入口附近藍燈為工作常亮指示燈。中間4個藍燈為線材檢測燈。其它1個USB母座和micro母座則連接USB/micro數據線，就可以進行測試啦。如圖：
註意：（使用壽命和插拔次數和力度有關，請直線垂直輕輕插拔，禁止蠻力插拔）測試前請確定輸入電源和測試板工作指示燈正常，輸入短路或斷路工作指示燈則不亮，如下圖參考：
數據線測試板固定亞克力板示意圖：

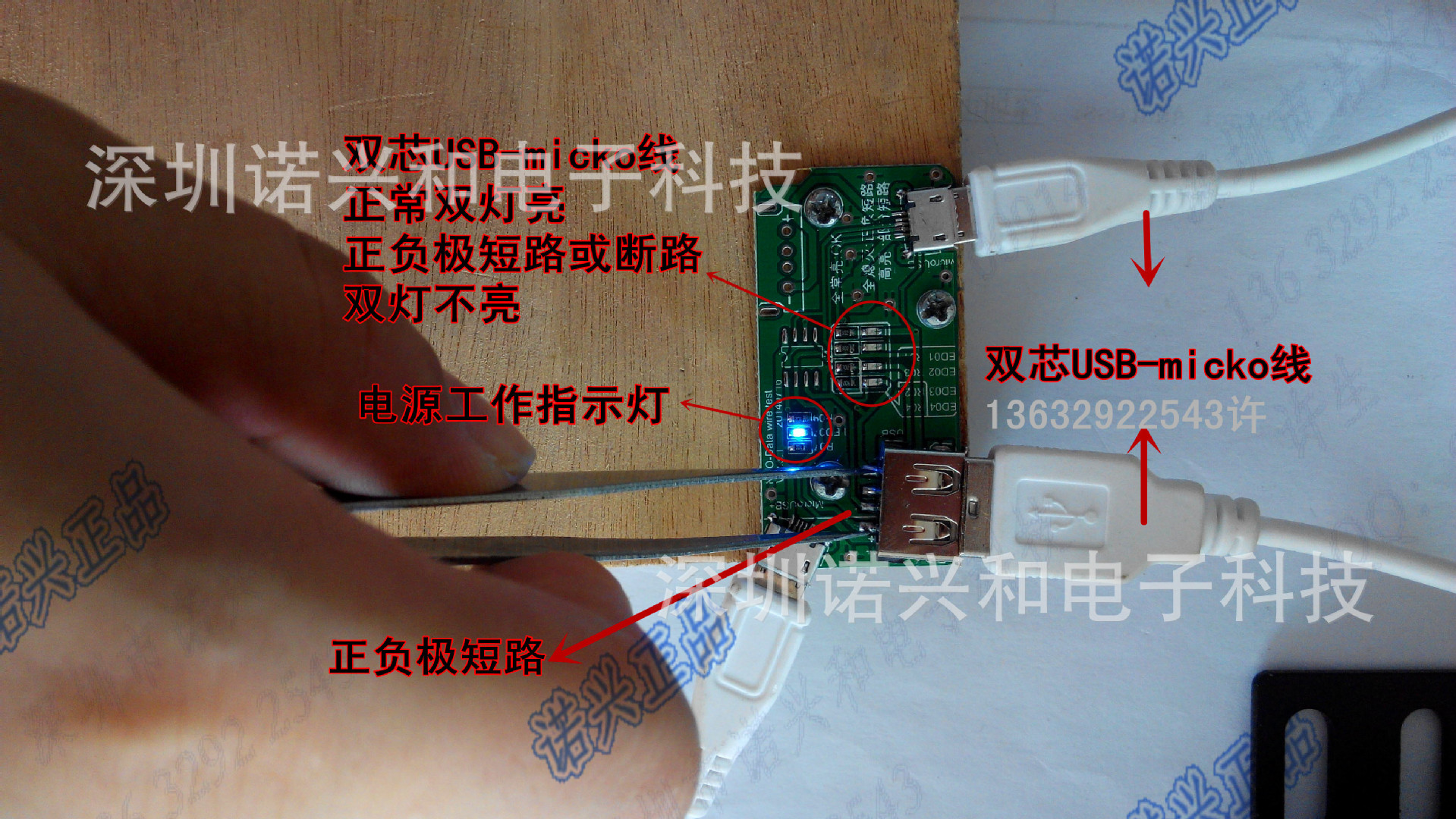

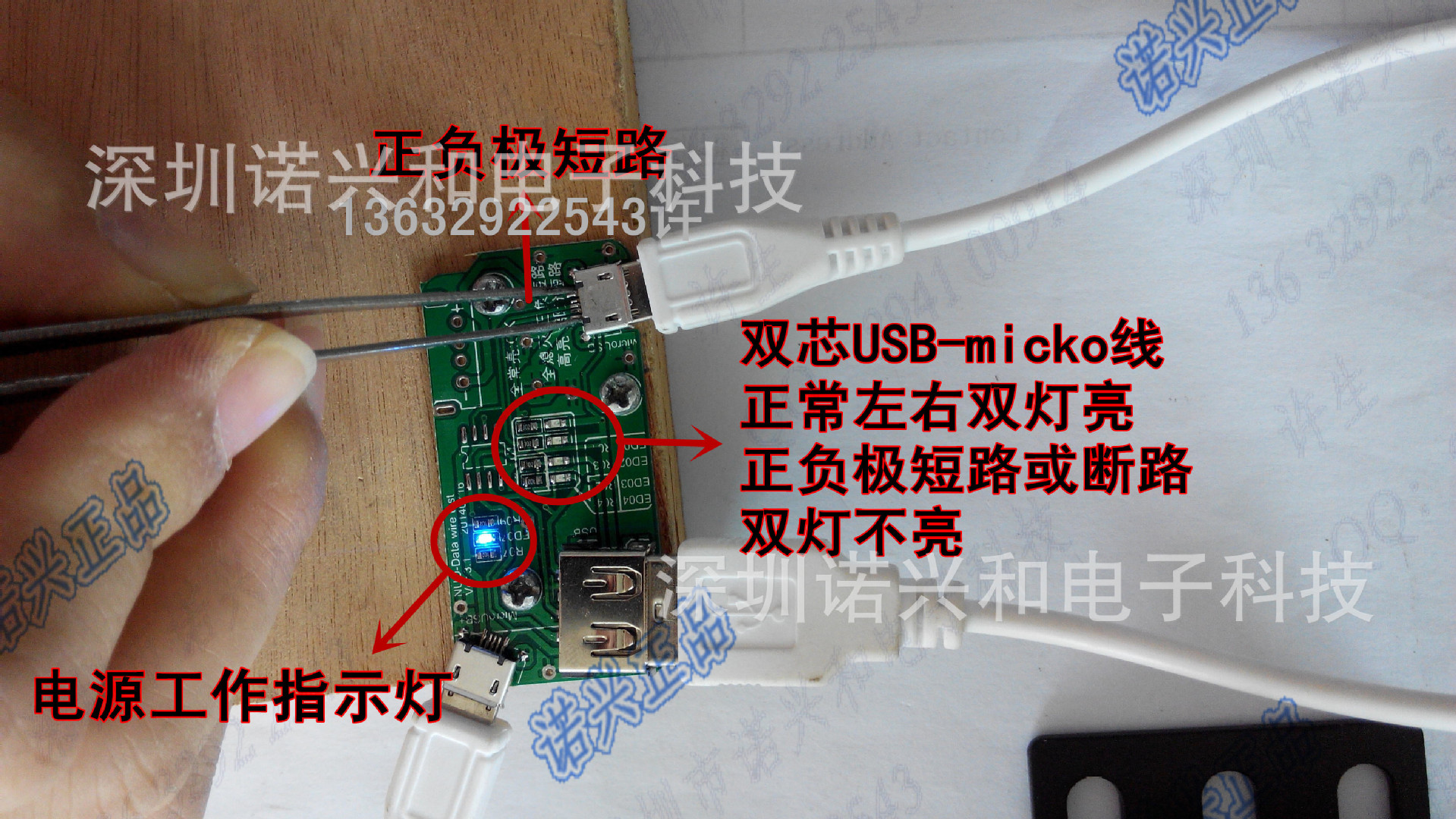

雙線芯USB充電線測試辨別方法：
1.USB充電線正常則左右2個檢測燈亮，燈亮均勻；
2.USB充電線正負極短路或斷路則燈全滅。如下圖解：
1.USB充電線正常則左右2個檢測燈亮，燈亮均勻。
如圖片參考：
2.USB充電線正負極短路或斷路燈全滅。如圖片參考：
四線芯數據線測試辨別方法：
1.數據線正常，中間4檢測燈全亮，亮度均勻。
2.數據線正負極短路或斷路4燈全滅，提示線材不良。
3.數據線芯短路中間2燈不亮，提示線材不良。
4.部分線芯短路1燈明顯高亮，提示線材不良。
5.部分線芯短路1燈不亮，提示線材不良。
總而言之，四燈均勻全亮正常，燈全部不亮、部分不亮或有1燈高亮為數據線不良。
請看如下圖解：

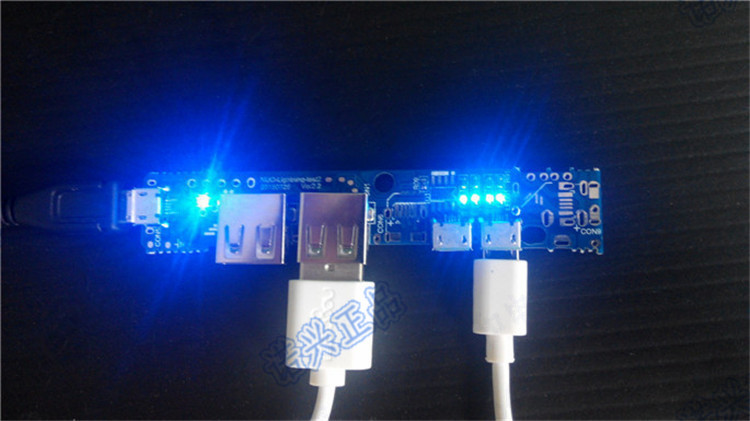

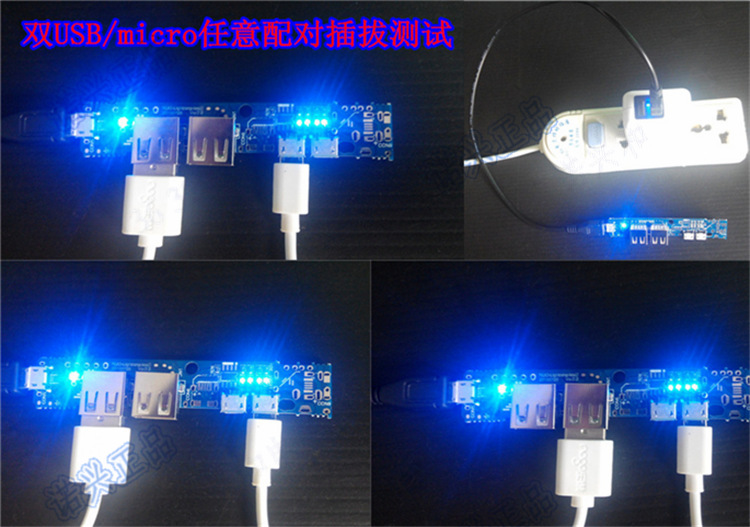

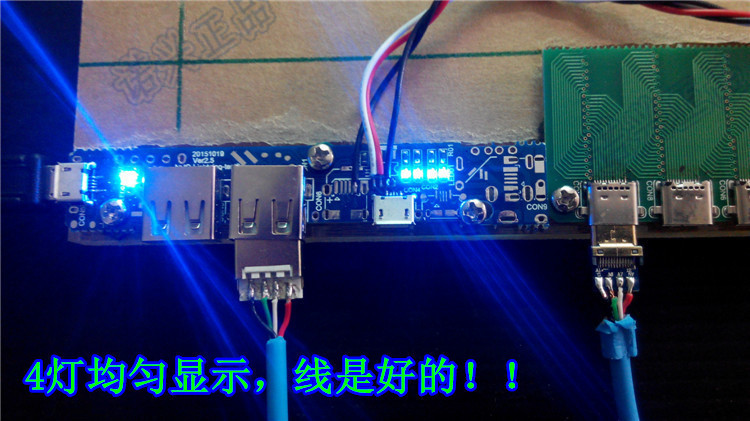

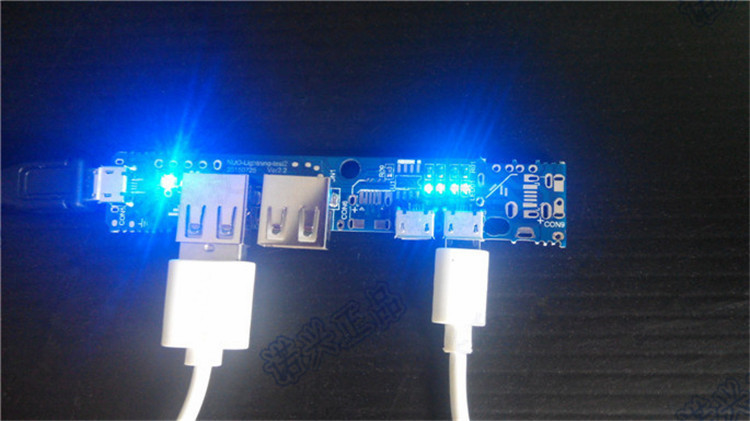

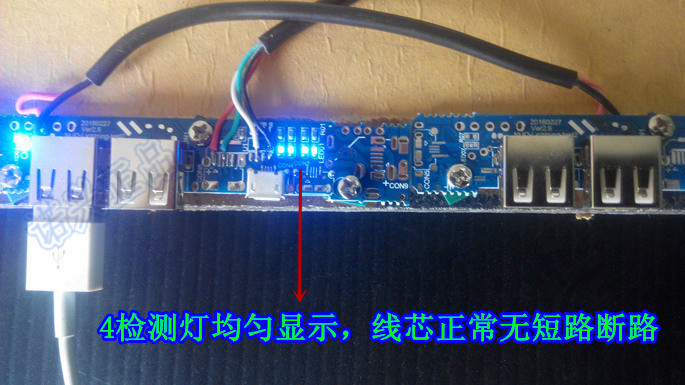

1.四芯數據線正常，中間4檢測燈全亮，亮度均勻。
如下圖片參考：

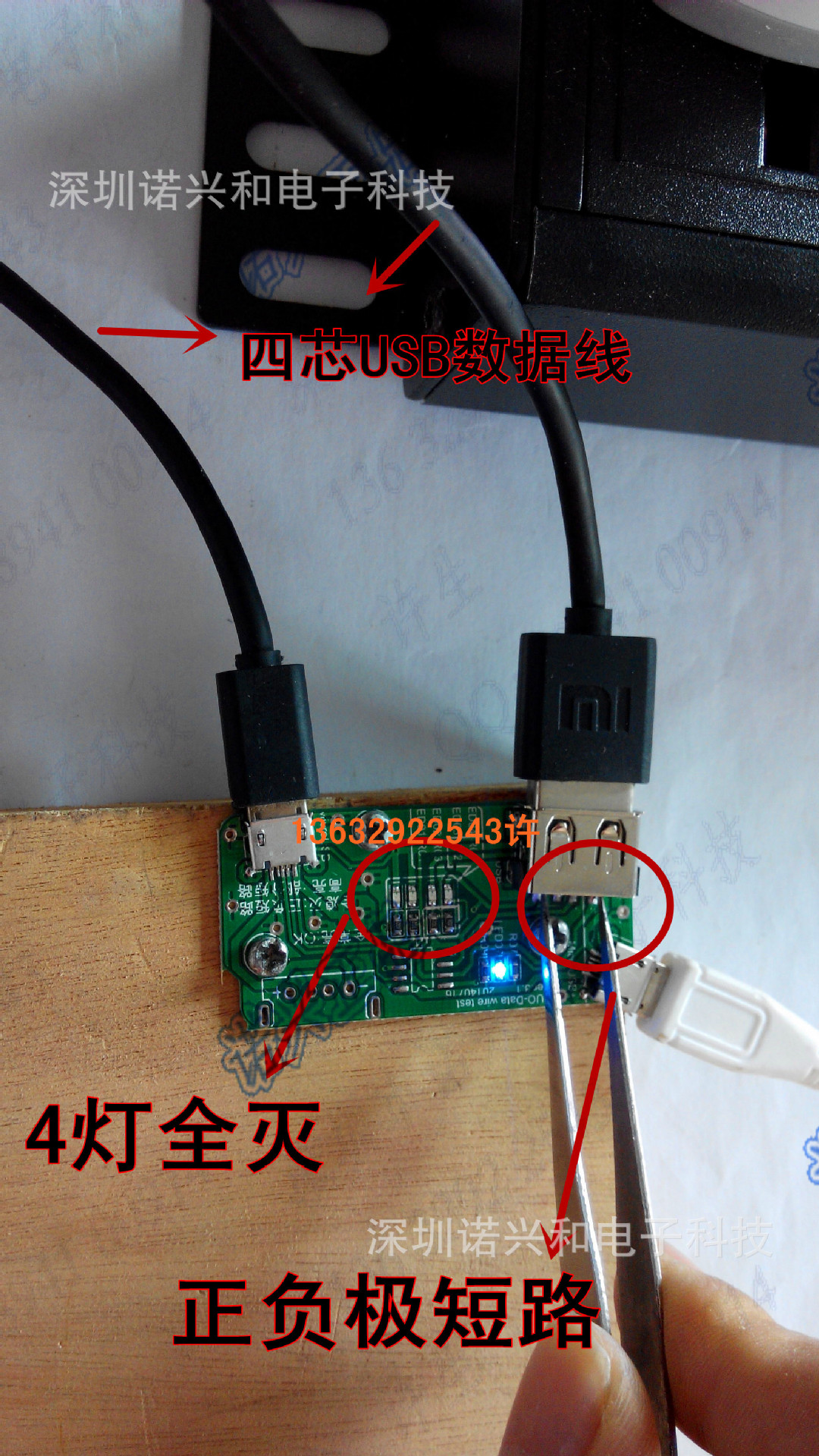

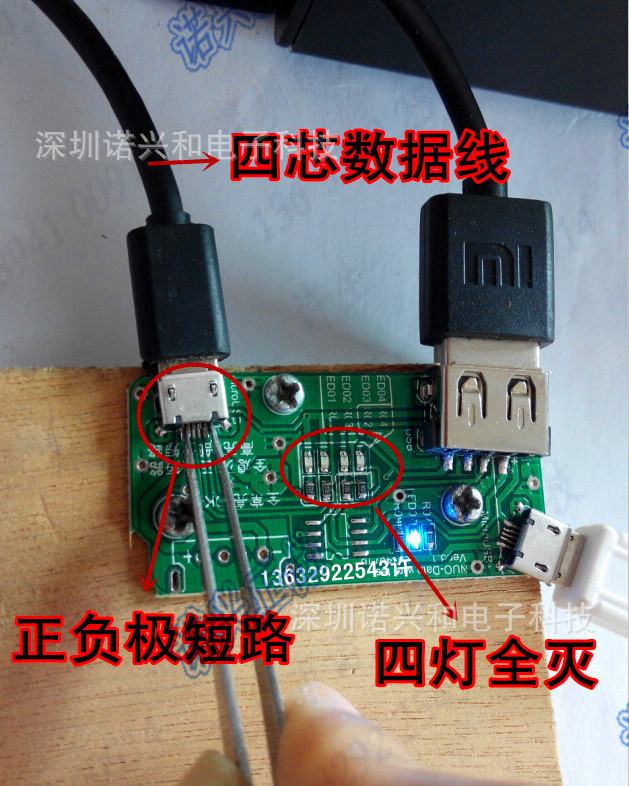

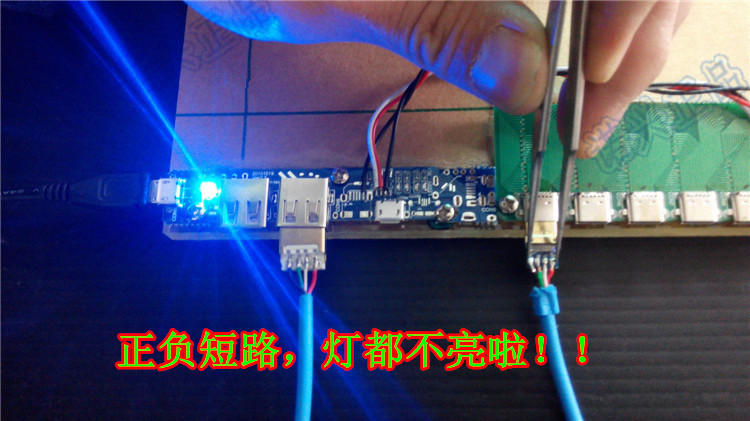

2.數據線正負極短路，4檢測燈全滅。如下圖片參考：
3.通訊數據線芯正負短路則中間2燈不亮，提示線材不良。如下圖片參考：

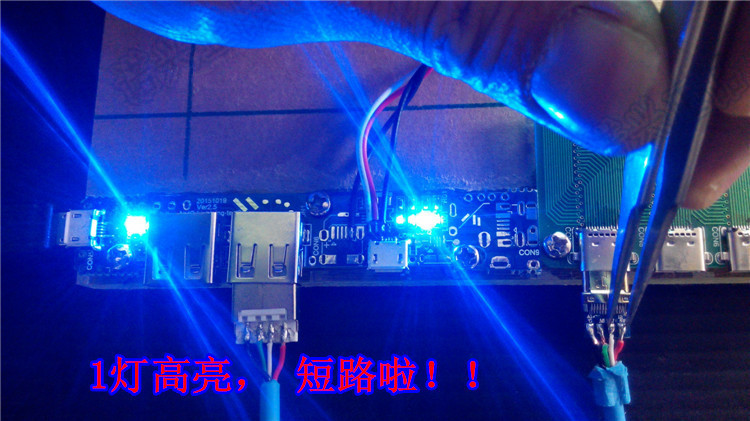

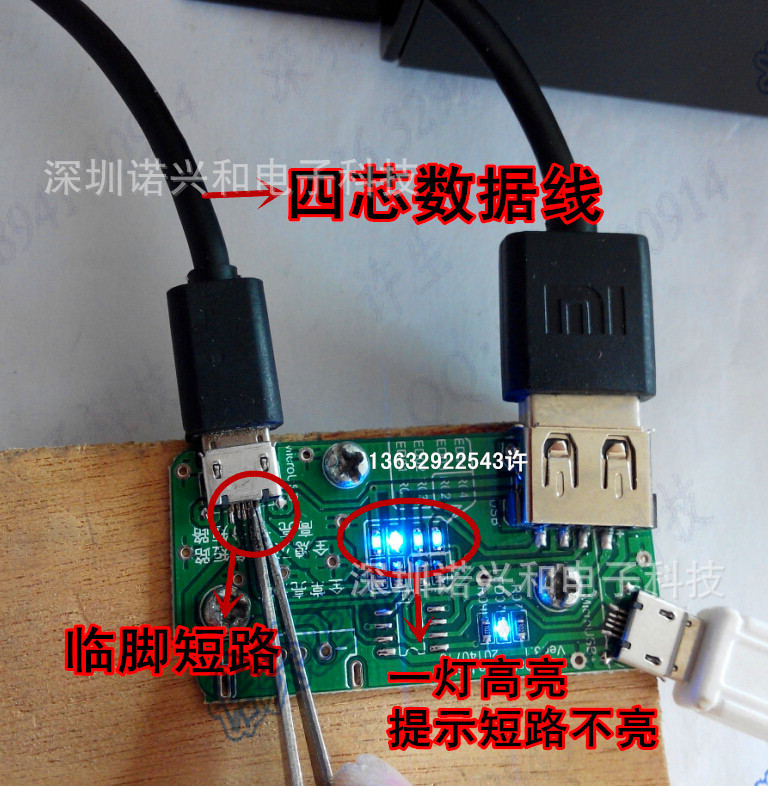

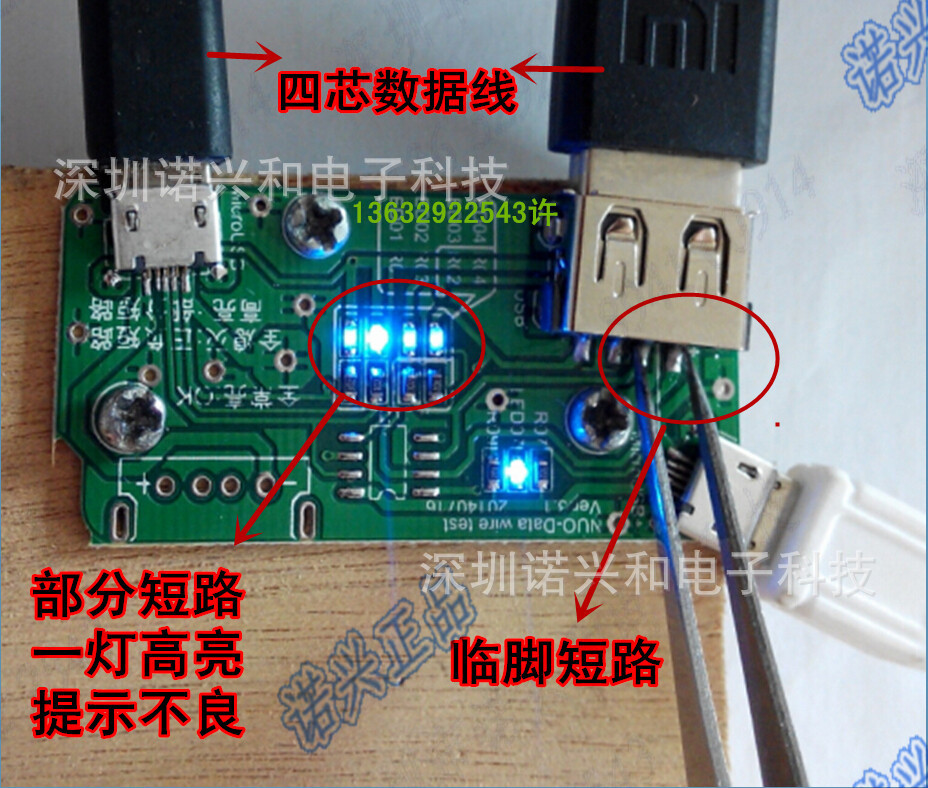

4.部分線芯短路1燈明顯高亮提示線材不良如下圖拍參考：

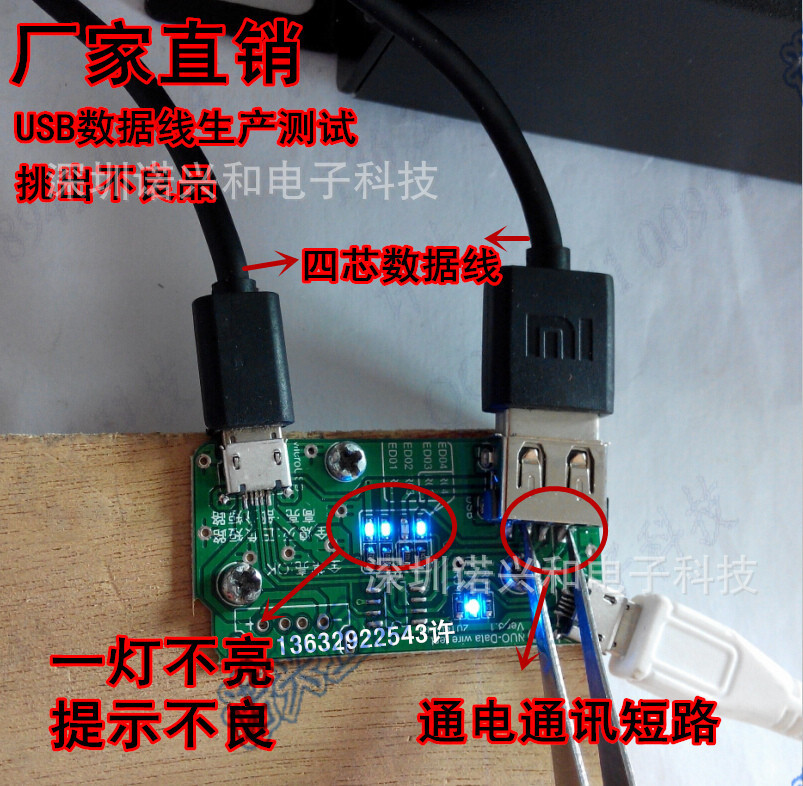

5.部分線芯短路1燈不亮，提示線材不良。如下圖片參考：
（二）品名：Iphone5數據線測試板
產品編號:Nuo-Lightning-test2 V2.2
1、操作步驟簡介：

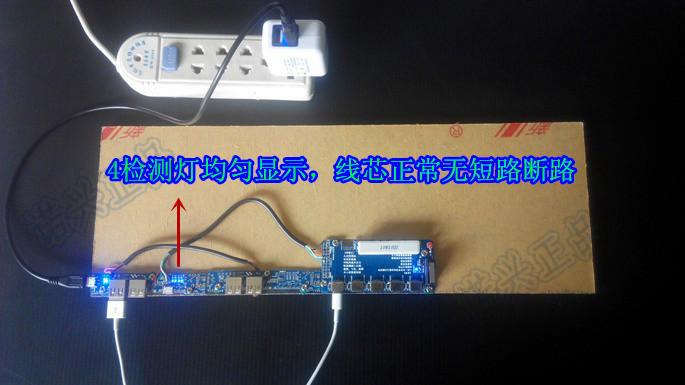

本品為Iphone5數據線測試工具，操作簡單，方便！測試板固定於亞克力板上，共3個小板，線材測試步驟分為數據測試和通訊負載測試。

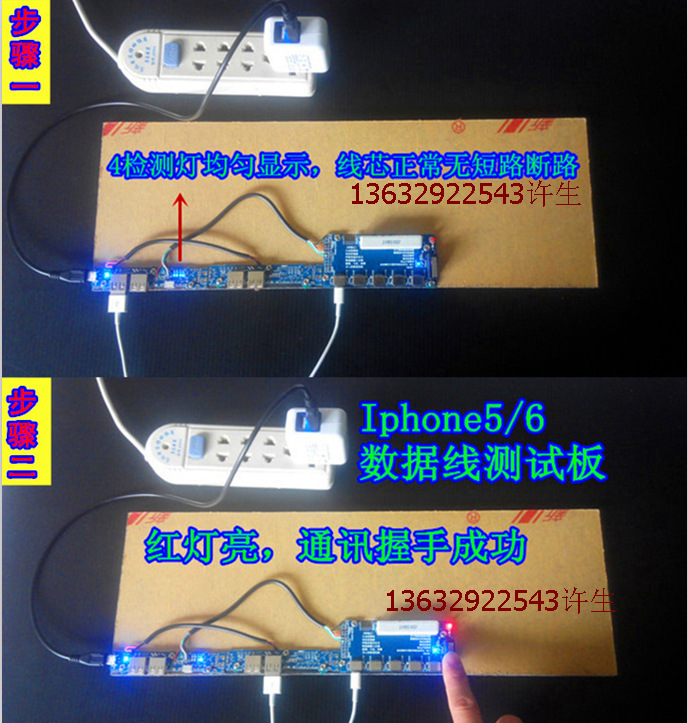

數據線測試步驟：第1步驟：測試板最左邊micro為供電輸入口，連接5V移動電源、充電器等，micro輸入口附近藍燈和第三個板上的藍燈為工作常亮指示燈。中間4個藍燈為線材數據檢測燈。先將Iphone5數據線插入左邊雙USB共用口和第三個板Iphone5五口共用擴展口，測試燈顯辨別：4個數據線檢測燈全亮，亮度均勻，代表數據線數據正常；4個數據線檢測燈出現藍燈全滅、2個燈不亮、1個燈不亮、1個燈高亮、4燈亂閃等情況提示線材不良，短路或者斷路。無需進行後麵通訊測試！！！

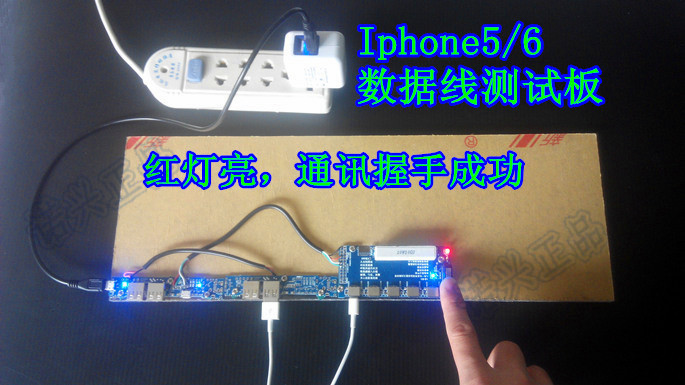

第2步驟：把數據線公頭從左邊雙USB共用口拔出插到中間雙USB共用口，4數據檢測燈變為1個常亮，撥通訊切換開關，通訊指示燈紅燈亮，通訊握手成功，數據線是好的，紅燈快閃一下熄滅，數據線壞的，為斷路或者IC mos管短路不良。
註：本品為手工製作測試治具，測試方便，請垂直小心插拔，忌蠻力插拔重摔，請保護好線路，勿扯斷線路！
2.操作圖片參考：
其它產品圖片參考（由於產品不斷更新，版本和外觀可能有變動，圖片僅供參考）：

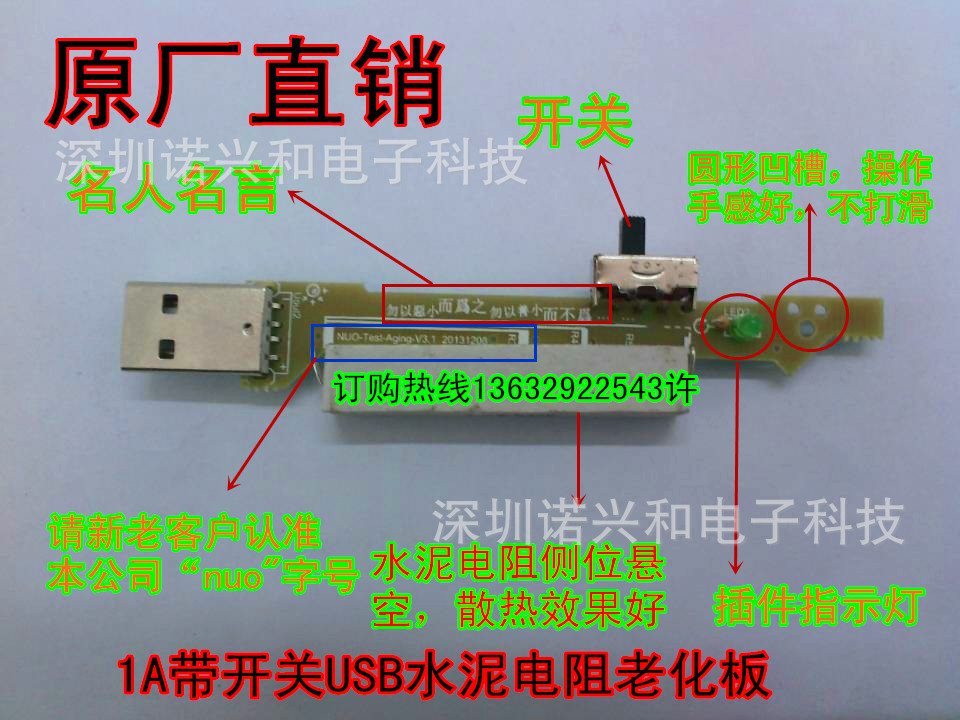

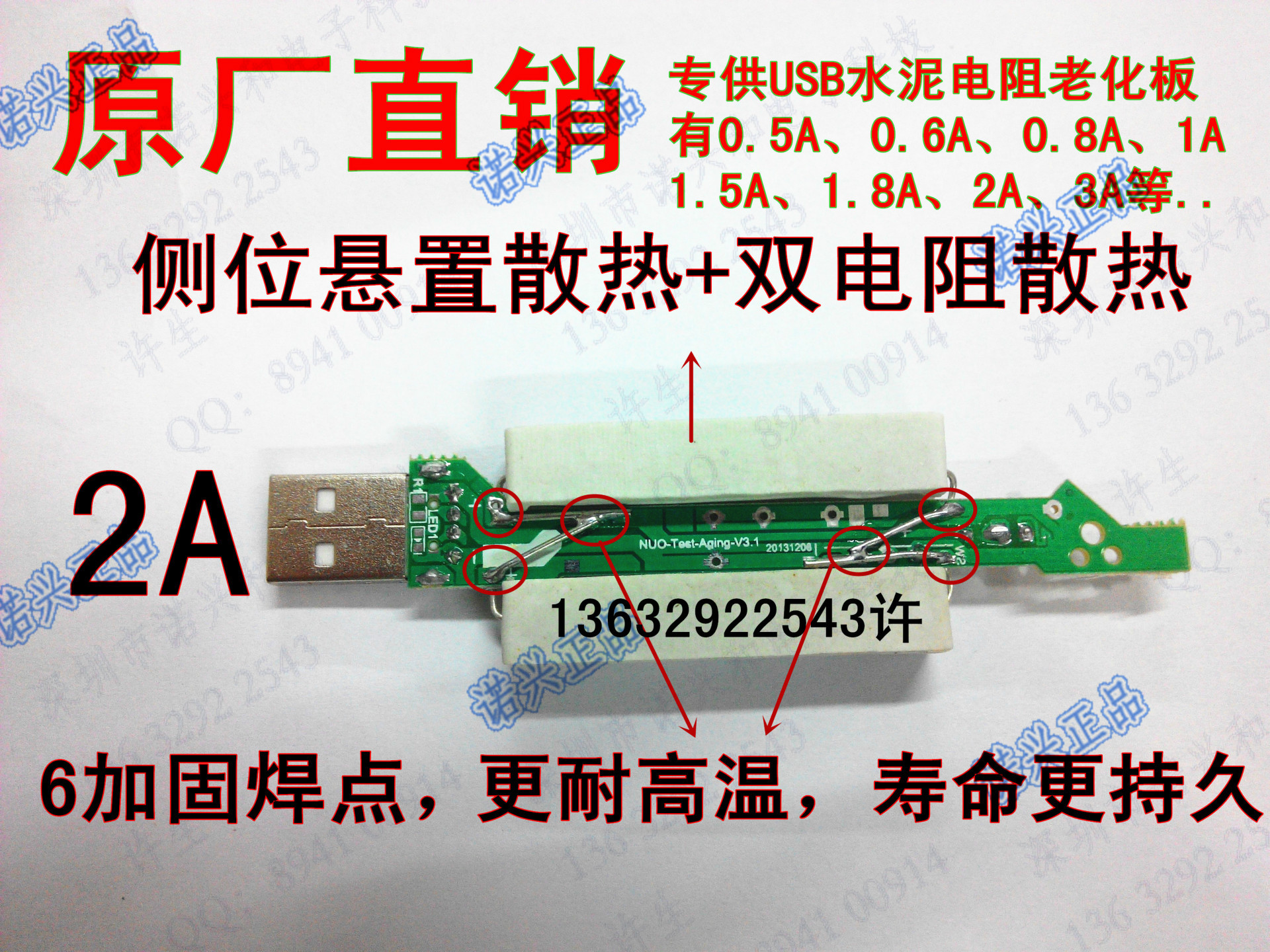

USB水泥電阻老化板：

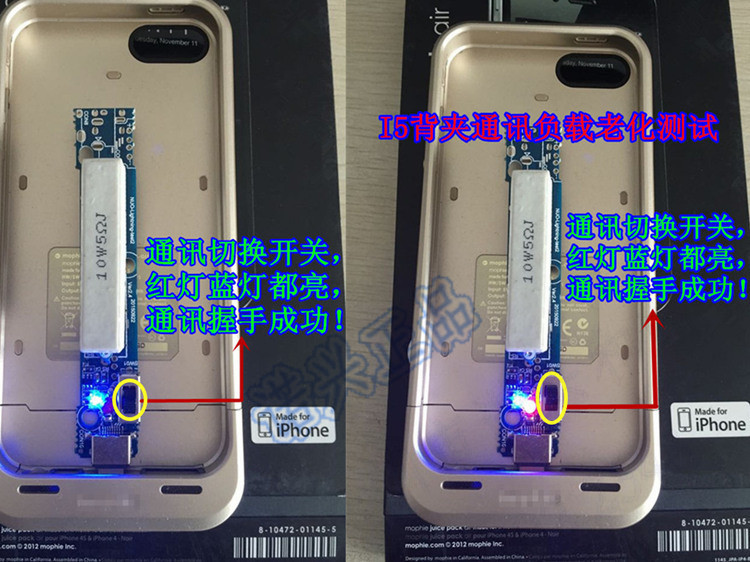

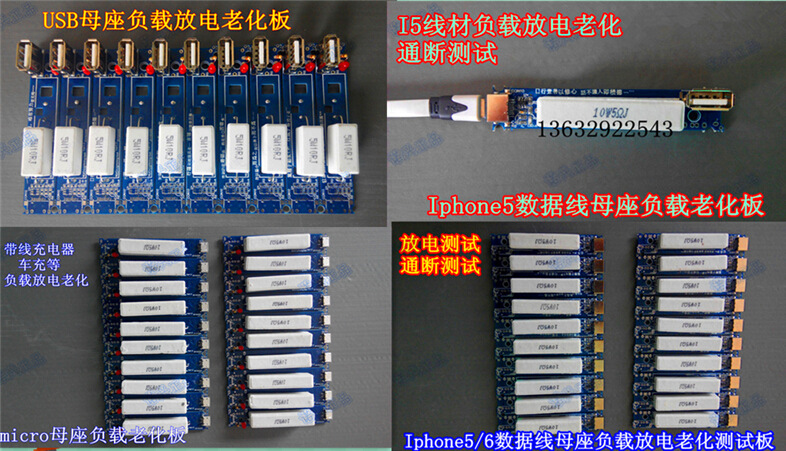

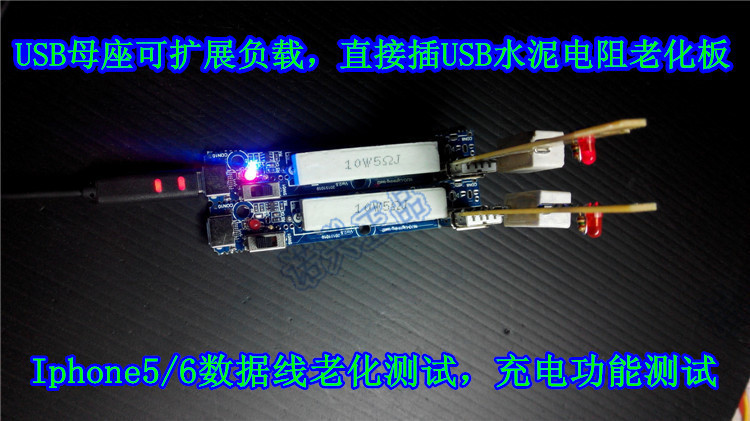

Iphone5/6 Lightning母座負載放電老化板：（版本不斷更新，圖片僅供參考！）
![)IU_WQ{`RA(~`24FN_8Y]1W](https://cbu01.alicdn.com/img/ibank/2015/169/758/2062857961_810871627.jpg)
USB軍工繞線電阻老化板圖片參考：

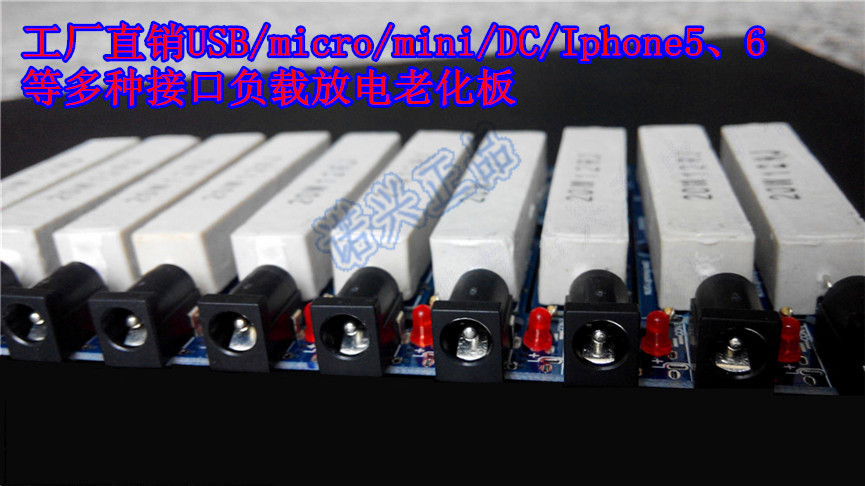

電源DC5.5母座負載放電老化板：

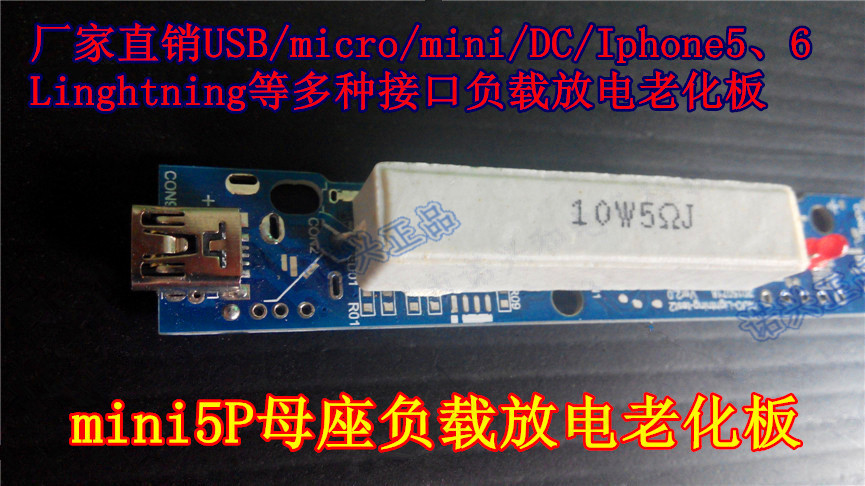

帶mini線充電器mini5P母座負載放電老化板：

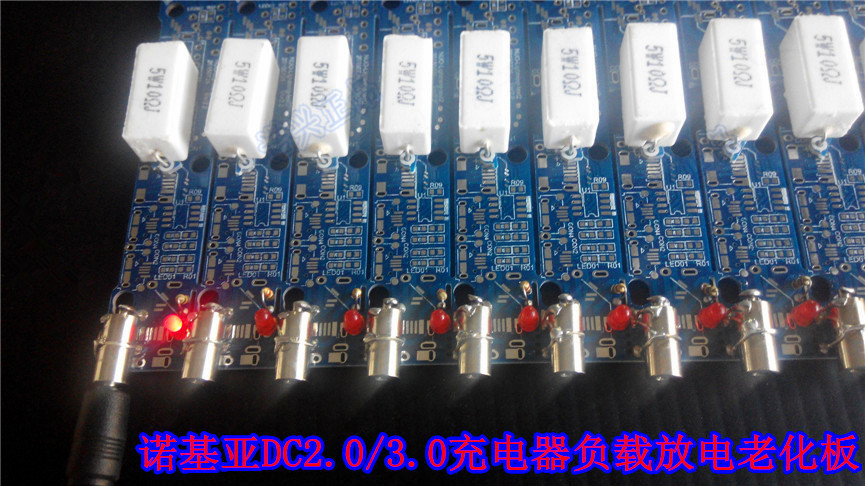

諾基亞充電器帶線DC2.0/3.0母座負載放電老化板

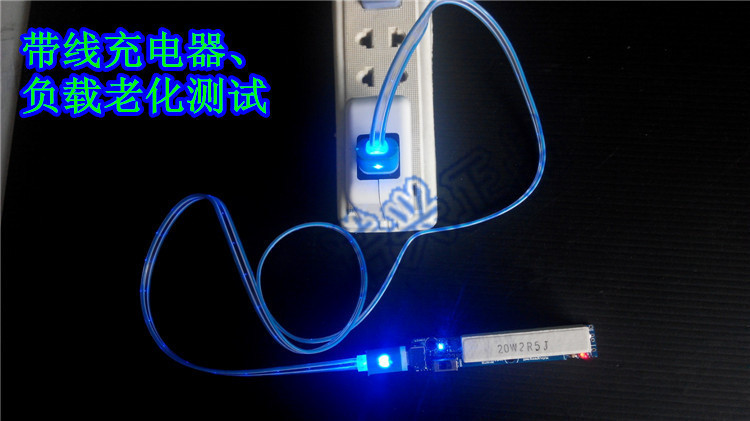

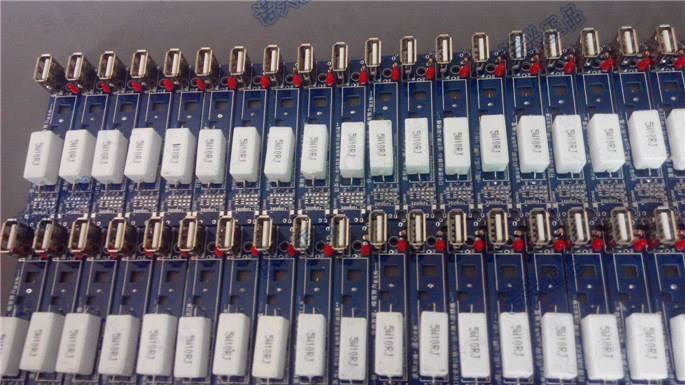

帶USB線水泥電阻老化板圖片參考：

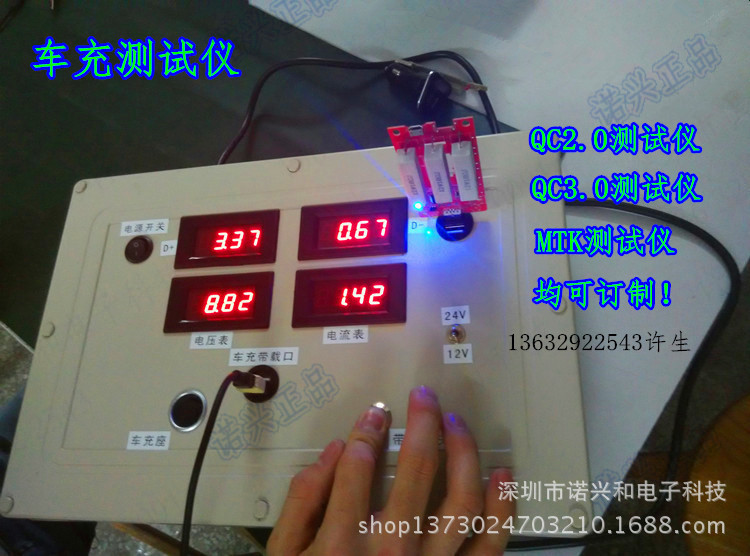

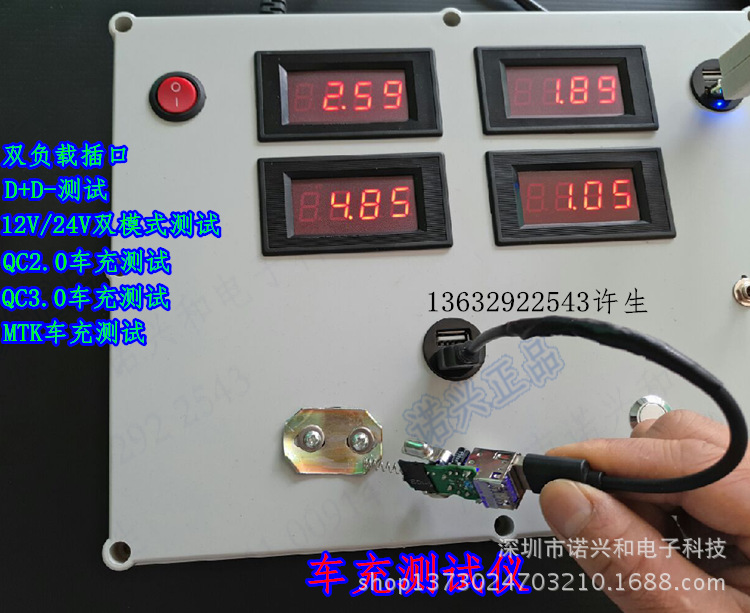

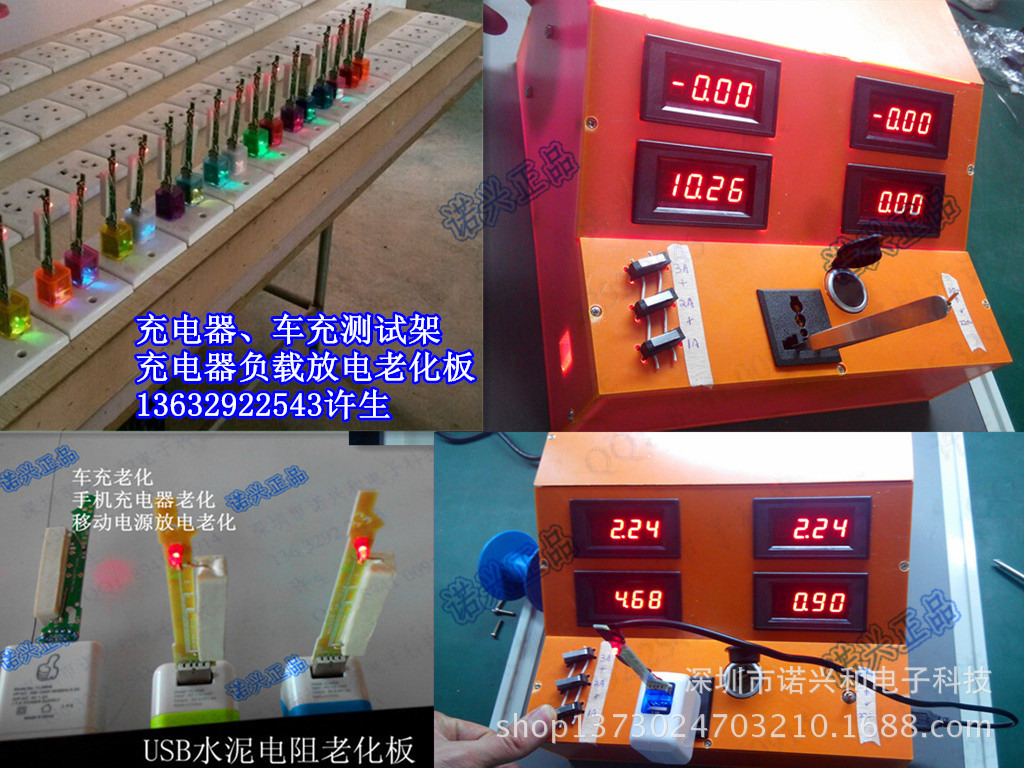

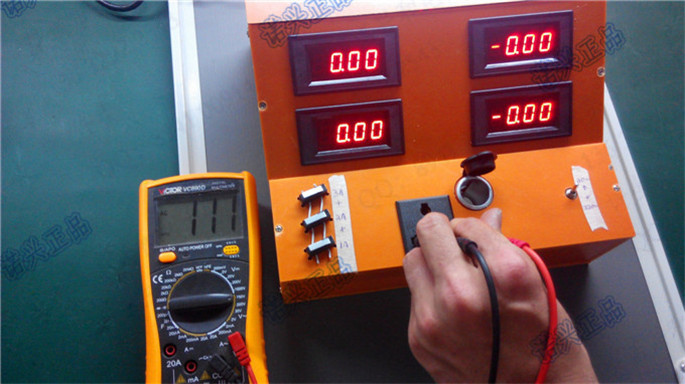

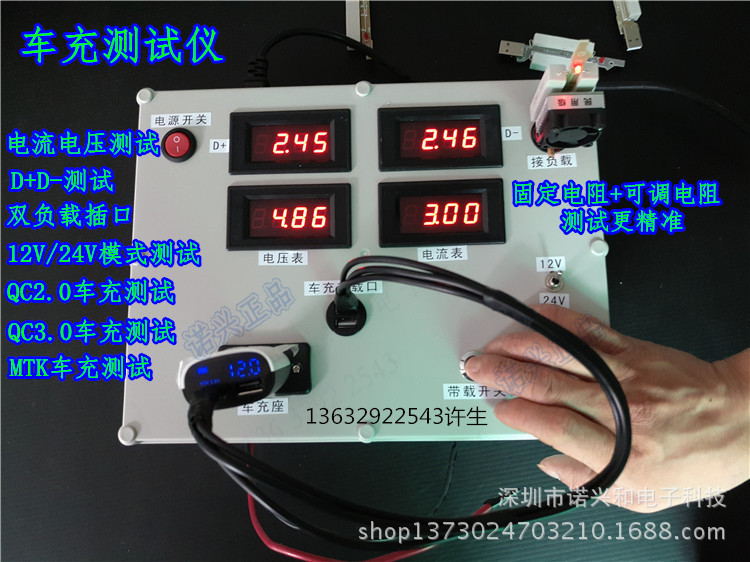

車充測試機：

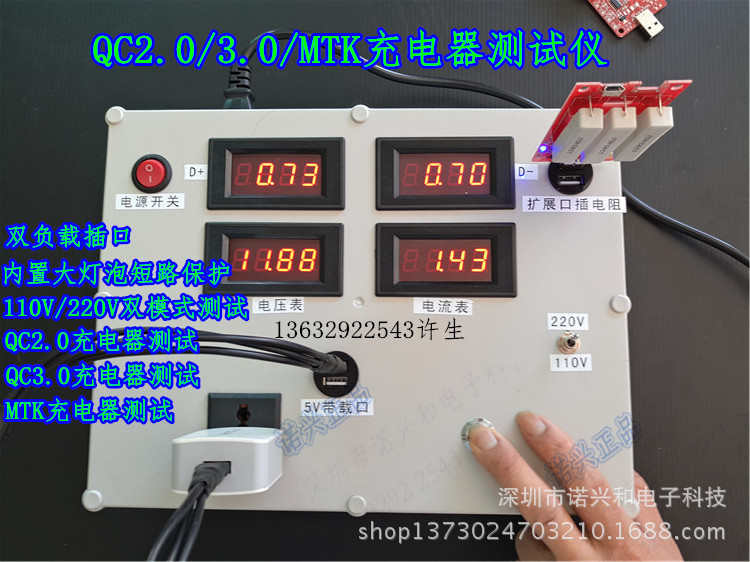

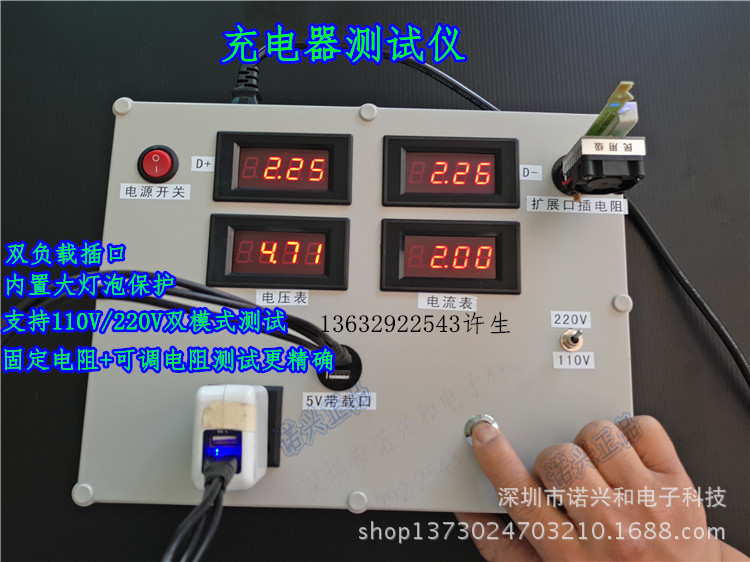

充電器測試機：

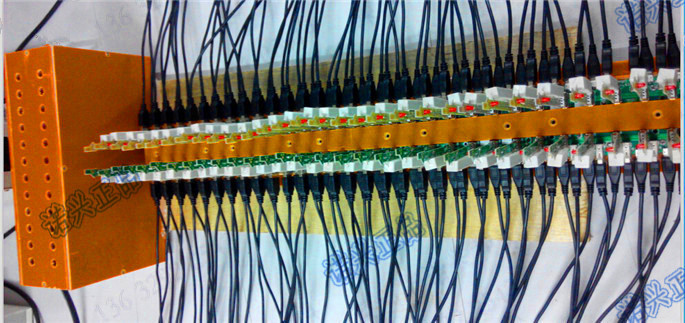

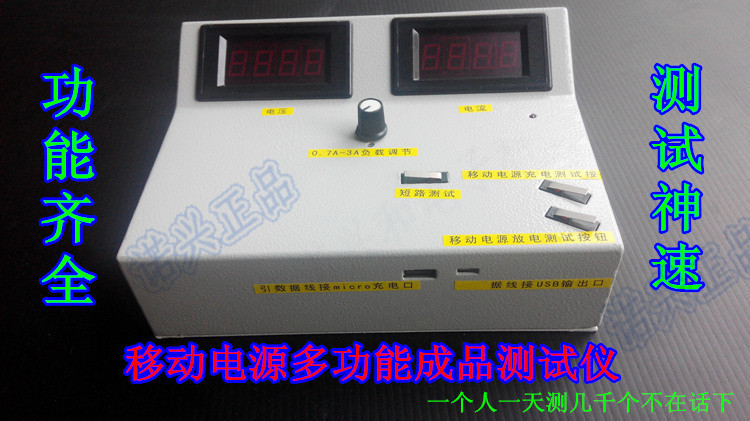

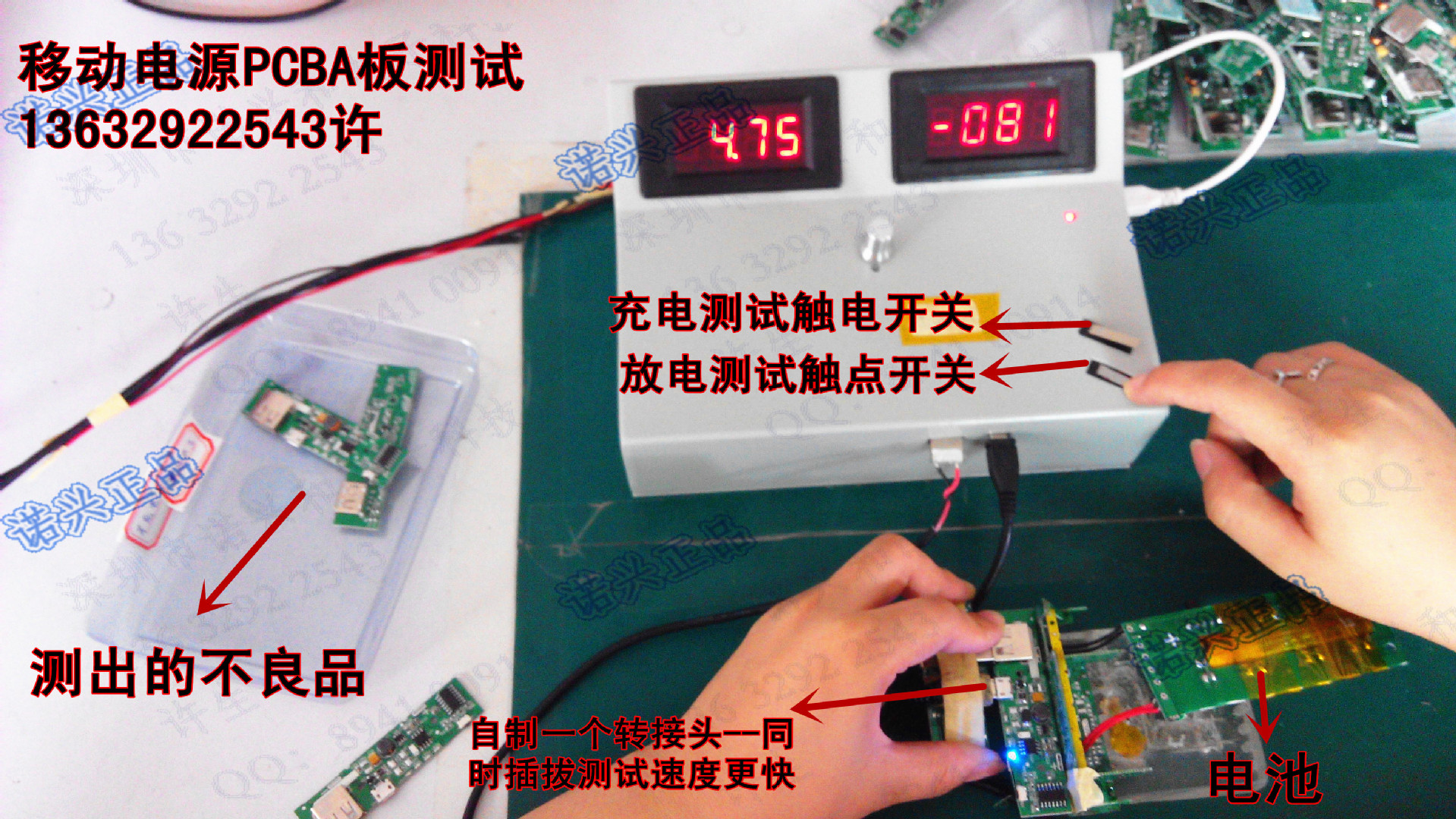

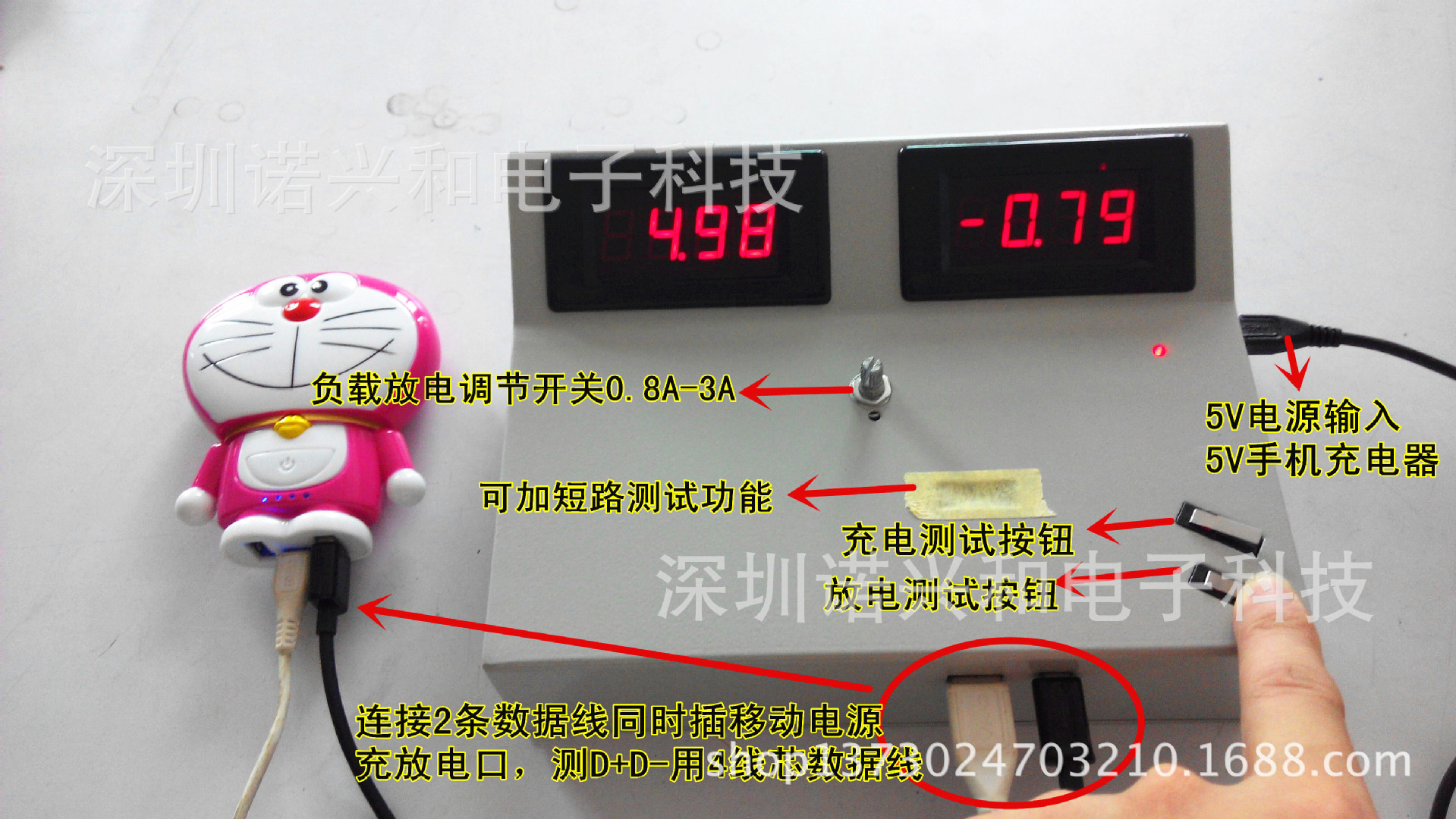

移動電源充放電測試架：

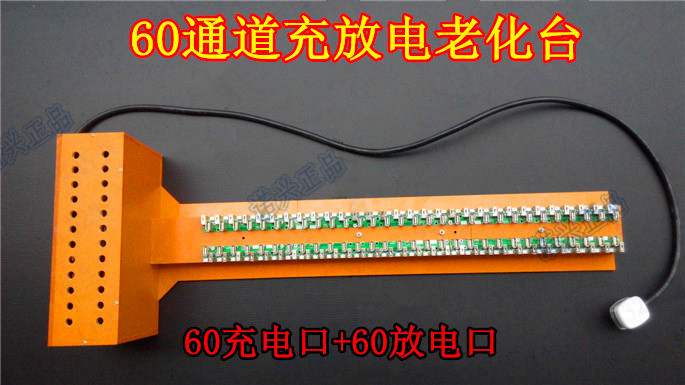

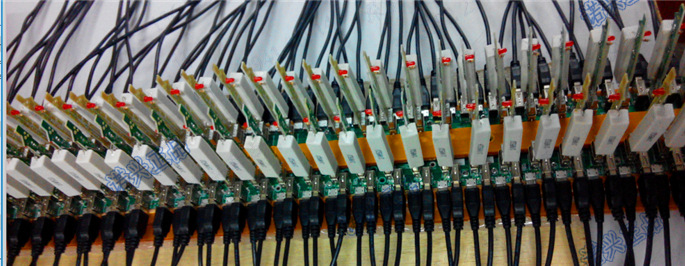

移動電源充放電老化臺：
移動電源老化架（產品已經升級！功能已改進）

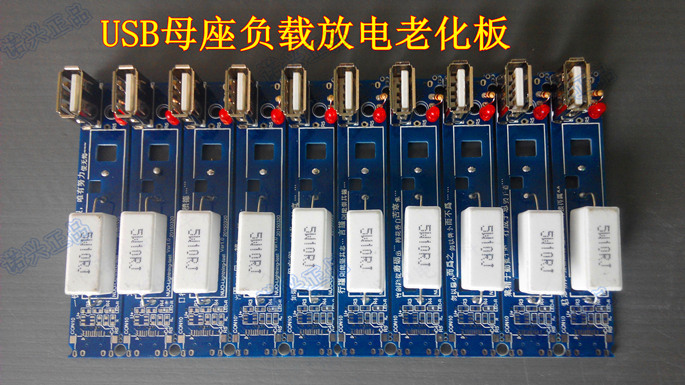

帶USB母座負載放電老化板：（產品已經升級！功能在此基礎上改進！）

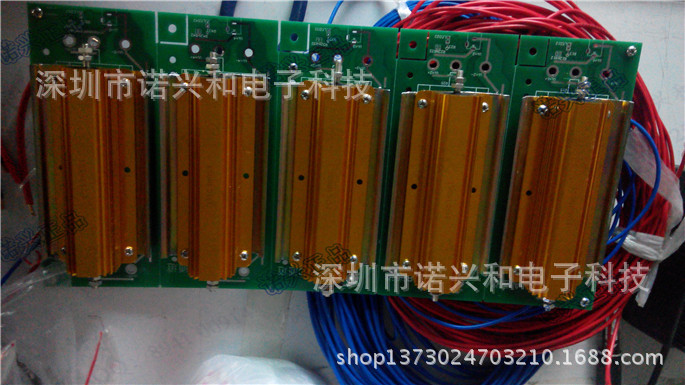

黃金鋁殼大功率電阻老化板：

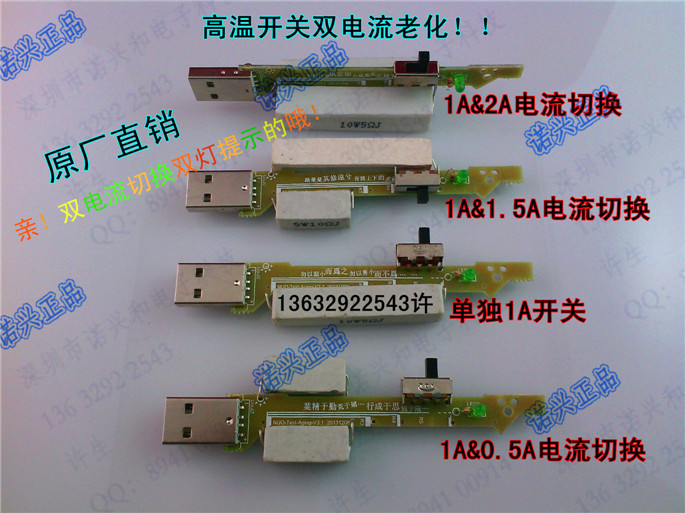

帶開關老化板圖片參考：
