一,概述
FMT系列十進電感箱是我廠為瞭滿足學校實驗而開發的質優價廉產品。電感箱可由單隻步進盤或幾隻步進盤組合而成;幾隻步進盤組合而成的電感箱,每一步進盤也可以單獨使用。FMT系列十進電電感箱在交流電路中作為可變標準器,濾波器,阻抗變換器等感性元件。
二.主要技術特性
(1)規格 見下表:
參數
型號 | 開 關 數 | 最小 步進 (mH) | 最大 電感 (mH) |
可調范圍(mH) |
FMT100 | 1 | 0.001 | 0.01 | (0~10)×0.001 |
FMT10 | 1 | 0.01 | 0.1 | (0~10)×0.01 |
FMT11 | 1 | 0.1 | 1 | (0~10)×0.1 |
FMT12 | 1 | 1 | 10 | (0~10)×1 |
FMT13 | 1 | 10 | 100 | (0~10)×10 |
FMT14 | 1 | 100 | 1000 | (0~10)×100 |
FMT15 | 1 | 1000 | 10000 | (0~10)×1000 |
FMT200 | 2 | 0.01 | 1.10 | (0~10)×(0.01+0.1) |
FMT20 | 2 | 0.1 | 11.0 | (0~10)×(0.1+1) |

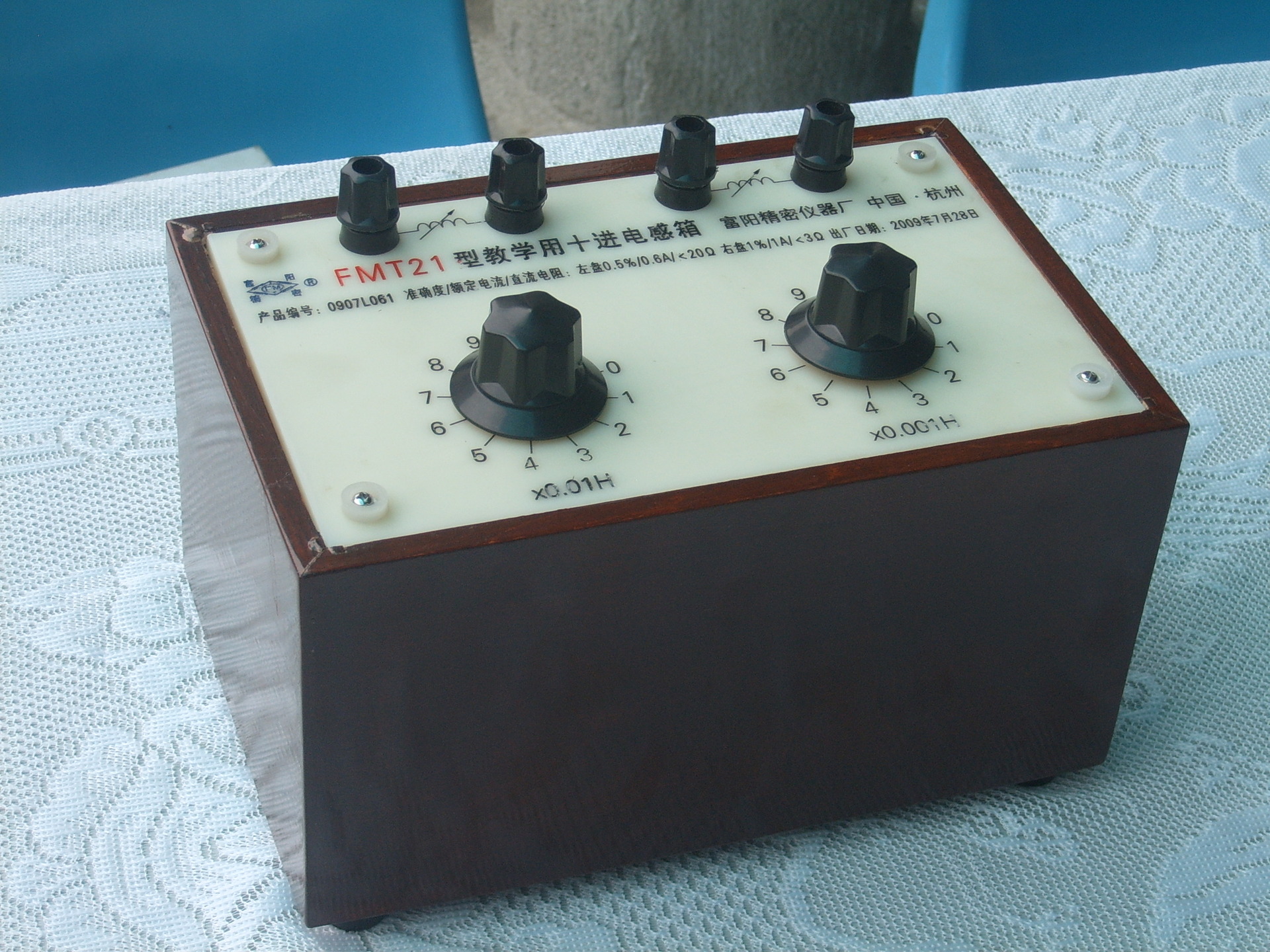

FMT21 | 2 | 1 | 110 | (0~10)×(1+10) |
FMT22 | 2 | 10 | 1100 | (0~10)×(10+100) |
FMT23 | 2 | 100 | 1100 | (0~10)×(100+1000) |
FMT300 | 3 | 0.001 | 1.110 | (0~10)×(0.001+0.01+0.1) |
FMT30 | 3 | 0.01 | 11.10 | (0~10)×(0.01+0.1+1) |
FMT31 | 3 | 0.1 | 111.0 | (0~10)×(0.1+1+10) |
FMT32 | 3 | 1 | 1110 | (0~10)×(1+10+100) |
FMT33 | 3 | 100 | 11100 | (0~10)×(10+100+1000) |
FMT400 | 4 | 0.001 | 1110.0 | (0~10)×(0.001+0.01+0.1+1) |
FMT40 | 4 | 0.01 | 111.10 | (0~10)×(0.01+0.1+1+10) |
FMT41 | 4 | 0.1 | 1110.0 | (0~10)×(0.1+1+10+100) |
FMT42 | 4 | 1 | 11100 | (0~10)×(1+10+100+1000) |
FMT500 | 5 | 0.001 | 111.110 | (0~10)×(0.001+0.01+0.1+1+10) |
FMT50 | 5 | 0.01 | 1111.10 | (0~10)×(0.01+0.1+1+10+100) |
FMT51 | 5 | 0.1 | 11111.0 | (0~10)×(0.1+1+10+100+1000) |
(2)外型尺寸
單隻開關組成:φ145×140mm
兩隻開關組成:260×200×140 mm
三隻開關組成:450×140×140 mm
四隻開關組成:580×140×140 mm
五隻開關組成;450×250×140 mm
(3)其它參數
在環境溫度振輻20±5℃,相對濕度<80%;電源工作頻率在1k±20Hz,實際為正弦波時,各種參數見下表;
開關示值(mH) | 額定電流 (A) | 誤差 (%) | 直流電阻 (Ω) |
10×1000 | 0.015 | ±0.5 | <4000 |
10×100 | 0.08 | ±0.5 | <200 |
10×10 | 0.6 | ±0.5 | <20 |
10×1 | 1.0 | ±1 | <3 |
10×0.1 | 1..5 | ±2 | <1 |
10×0.01 | 2 | ±5 | <1 |
10×0.001 | 3 | ±10 | <1 |
三、使用說明
本電感箱采用耐高溫,不易變形,絕緣性能優異的一種塑料為原料製成的骨架,繞成電感很穩定。
每隻電感有十個抽頭,焊在十進開關的各個觸點,組成形電路0~10的可變電感步進盤。FMT十進電感箱可由一到五隻步進盤組成,以滿足用戶不同名需要。每個步進盤均由紅,黑二種顏色接線柱引出,同顏色的為同名端,多個開關組成的電感箱,隻要把相鄰二隻開關的不同顏色接線柱用導線連,首尾二個接線柱即為引出端。(要註意盡量減少引出二根導線所包圍的麵積)
使用時盡量不放在周圍有鐵磁性場質的地方,特別是箱底不允許放金屬,否則會引起誤差。
多示值電感箱使用時,按示值最大的步進盤來限製工作電流。工作電流在額定電流2倍以內,連續工作時間不得超過1小時。
四、保管及免費修理期限
(1) 本機器放在不含腐蝕性氣體的室內。
(2) 機器放置時應旋鈕朝上,其它方向長期放置均易引起骨架變形而影響電感值準確性。
(3) 產品自製造廠發貨日起18個月內,當用戶遵守製造廠說明書中所規定的使用規則及保管條件下,產品出現質量問題,製造廠負責免費給予修理。
(4) 重復一下:電感箱附近不可放金屬物質。
