功能參數 Functional Specifications

適用製程Applicable process SMT錫膏印刷後，回流焊前及回流焊後 SMT solder paste printing, reflow reflow soldered before and after

檢測方法Test method 彩色圖像學習、統計分析 .字符自動識別(OCR),顏色距離分析,IC橋接分析 ,黑白比重分析,亮度分析,相似度分析 Color images learning,Statistical analysis, Automatic character recognition (OCR),Color distance analysis,IC bridge analysis,Black and white and the hydrometer analysis, Brightness analysis,Similarity analysis

攝影系統Image pickup system 彩色3CCD智能數字相機 Color 3CCD intelligent digital camera

分辨率Resolution 20μm，15μm，10μm

照明系統Illuminating system 環形塔狀高亮度三色LED照明 （R.G.B)Circular tower shaped high brightness LED lighting three color（R.G.B)

編程方法Programming method 快速手動編程，CAD座標自動收索元件庫導入 Fast promgamming， CAD coordinates auto search compoment library

檢查項目Inspection Items 錫膏印刷：有，無，偏斜，少錫，多錫，短路，污染 The printing: yes, no, skewed, little tin, tin, and short circuit, pollution 元件檢查：缺件，偏移，歪斜，立碑，側立，翻件，極性反，錯件，破損，AI元件彎曲，PCB板上異物等。 Components inspection: missing parts, migration, skewed, made up, turn piece, side against, wrong thing, polarity, damaged,AI component bends, foreign PCB. 焊點檢查：錫多，錫少，連錫，錫珠，銅箔污染，波峰焊插件焊點檢查 Solder joint inspection: tin much, tin tin tin, even less pollution, ul bead, soldering plugin solder joints inspection

最小元件測試Minimum component test 01005chip,0.25pitchIC

SPC統計系統SPC statistical system 記錄測試數據進行統計分析，Excel輸出格式查看生產品質情況 Record test data of statistical analysis, Excel output format check production quality 條碼系統Barcode system 相機自動識別 Camera automatically identify

操作系統Operating system Windows XP,Windows 7

遠程控製Remote control 使用網路遠程操作，簡便快捷修改程序及排除故障 Using the network remote operation, simple and rapid modify the program and trouble-shooting

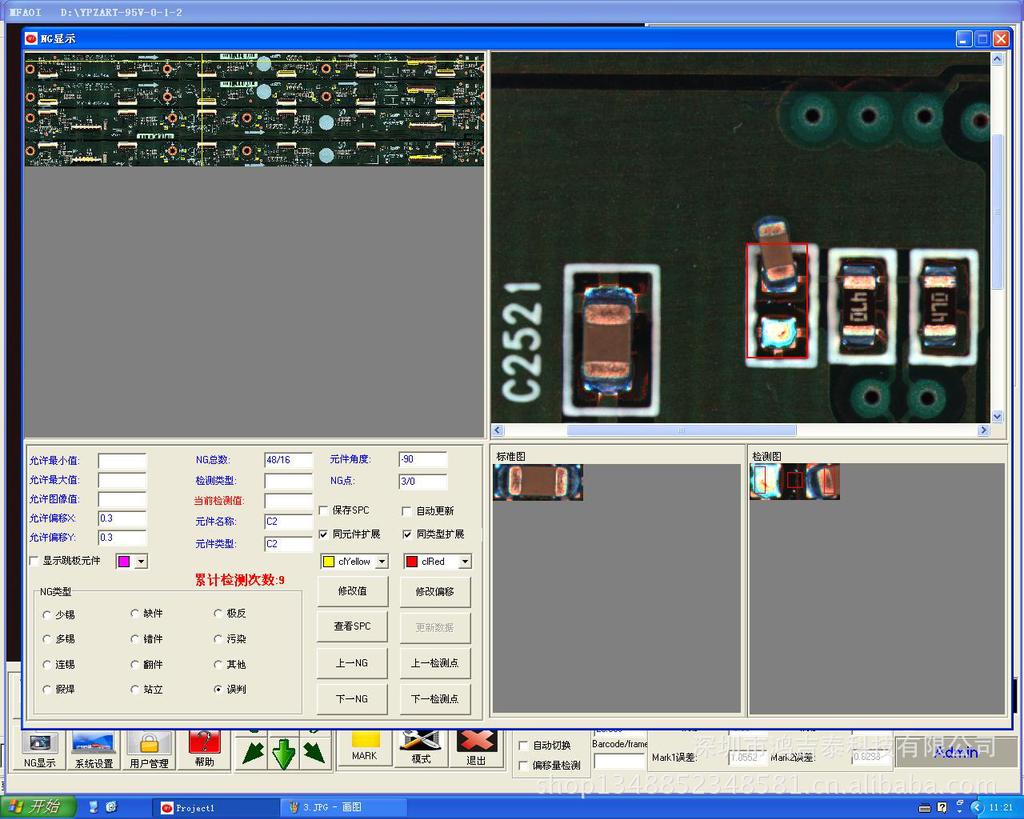

測試結果Test results 通過22英寸液晶顯示器顯示NG具體位置 22 inch LCD display through physical location. NG

機械系統參數Mechanical system parameters PCB尺寸 PCB size 25×25mm～360×450mm

PCB厚度 PCB thickness 0.3～6mm PCB彎曲度 PCB bending degree ＜3mm PCB上下凈高 PCB Height 上方≤40mm，下方≤60mm

PCB固定方式 PCB Fixed way 壓緊和張開自動夾具 Compaction and open automatic fixtures X/Y驅動系統 X/Y drive system AC伺服馬達驅動和絲桿 AC servo motor drive and screw

定位精度 Positioning accuracy ＜10μm

電源 Power Supply AC 22OV±10% 50/60Hz 1KW

環境溫度 Environment temperature 10～40℃ 環境濕度 Environment humidity 10～80%RH(無凝霜）

設備重量 Weight 450KG

外形尺寸 Dimension 1100×930×1380mm

 自動光學檢測機器的出現,解決瞭目前加工工廠人工費用高,加工品質量低,得不到保障,工人視覺疲勞的缺陷!
