◎用途

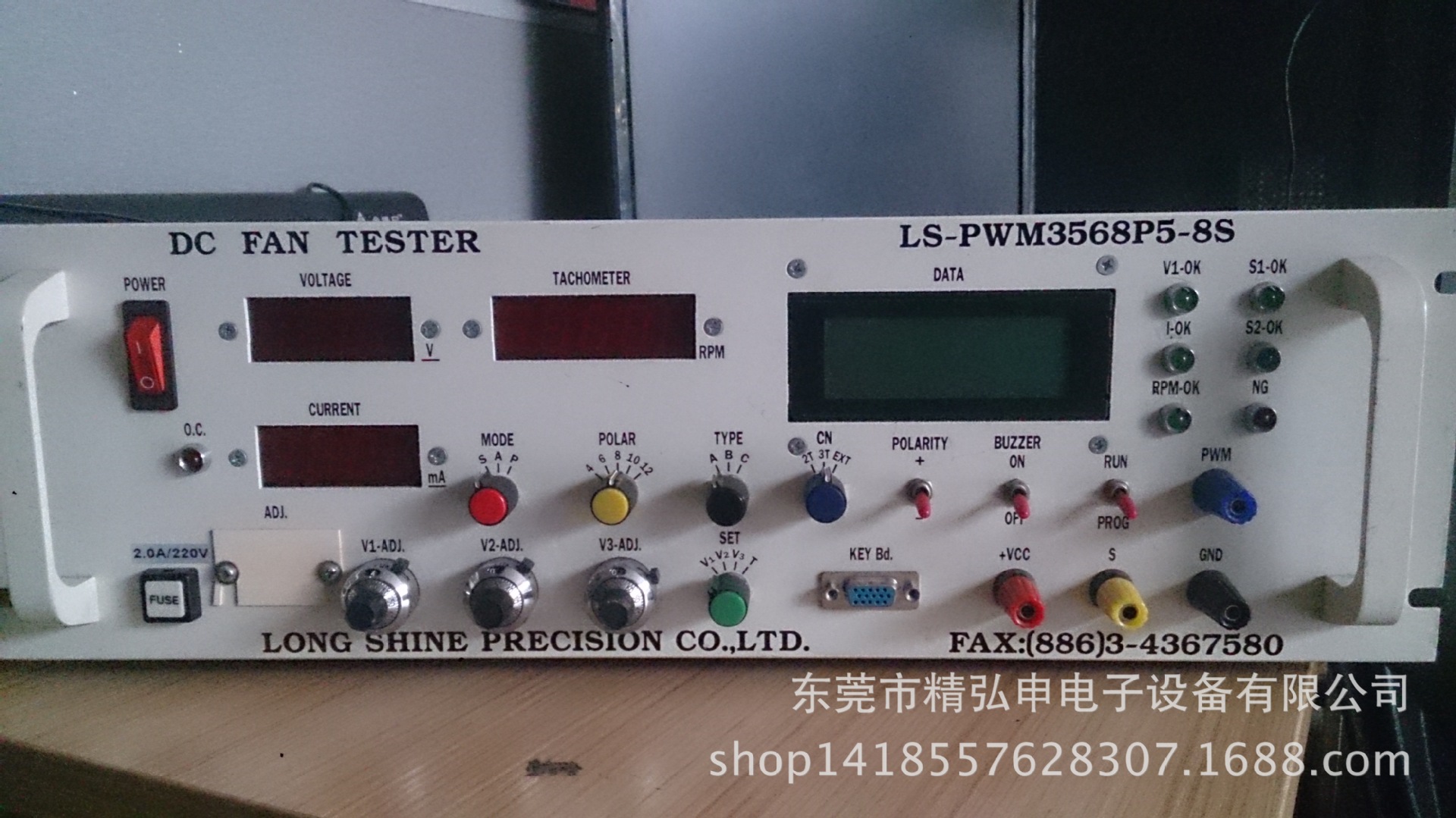

本風扇綜合測試機器主要用於直流無刷風扇品檢或生產線
上，測試風扇之啟動電壓、消耗電流及轉速，具顯示/比較
/判定功能。
◎特點
1.採液晶顯示幕顯示啟動電壓值、測試電壓值、消耗電流
值及轉速值，並具上下限設定/比較/判定OK 或NG 之功能。
2.PWM 測試信號，具備8 段可任意設定之不同頻率及工作週
期，範圍如下：0.001KHz~100KHz；測試工作周期(Duty Cycle)
設定範圍:0~100%。
3.具TYPE A/B/C 三段選擇開關，可針對不同特性風扇選擇
合適的TYPE 測試。
4.具2T/3T/EXT 信號輸入切換功能。
5.具雙組0~50VDC 電源供應器。
6. PWM 模式具8 段設定DUTYCYCLE，電流、轉速上下限。
7.具50 組不同機種之資料設定記憶功能。
◎附屬配備
1.電源入力接頭16m/m∮*3P*2.0M(長)電源輸入線 *1 組
2.檢測信號線2C*60cm(長). *1 組
3.資料設定輸入鍵盤 *1 個
4.中文操作說明書 * 1 本
◎裝置規格
入力電源規格 110VAC/220VAC/60Hz/50Hz/1Φ/3A。(110VAC/220VAC 切換開關)
電壓顯示表採數位式 31/2 位數LED 直流電壓顯示表。(MAX 50.0V)
電流顯示表採數位式 31/2 位數LED 直流電流顯示表。(MAX 5000mA)
轉速顯示表採 5 位數LED 直流風扇轉速顯示表。(MAX 29999RPM)
頻率/工作周期範圍測試頻率設定範圍:0.001KHz~100.000KHz；測試工作周期(Duty Cycle)設定範圍:0~100%
解析度1%。
資料輸入設定/顯示表
(LCM)
採液晶顯示幕,可輸入設定資料及顯示下列各狀態、低電壓延時測試DELAY 1 及正常電壓
取樣間測試DELAY 2 之設定功能、消耗電流上/下限值、轉速上/下限值輸出、8 段不同測
試頻率及工作周期之PWM 信號,並自動程序測試,可由按鍵輸入各項功能設定上下限值或
其它功能之設定。
電壓調整鈕
(A).風扇低壓起動測試V1; (B).正常電壓測試V2;
(C).PWM8 段不同測試頻率及工作週期測試,進行自動測試其轉速(RPM)及消耗電流(mA),
若有異常現象超出所設定之上下限值,並即發出警報訊號並顯示故障問題,並具備有
TYPE(S/A/P)三種測試選擇模式。
低壓起動測試具延遲測試時間設定 DELAY 1(0~9.9Sec.),在低壓時間內有啟動運轉時,立即自
動跳到正常電壓測試,經DELAY 2.( 0~9.9Sec.)取樣測試後立即OK/NG 之判定
電流保護裝置 具過電流保護開關，電流超過額定值即跳脫，待冷卻再按回開關即可。
DC 電源裝置具雙組 0~50VDC 電源供應器。
極數切換 可測量範圍適用 4/6/8/10/12 極式直流散熱風扇之消耗電流及轉速值功能。
保護裝置 具防電磁波、各種突波雜訊及雷電乾擾保護措施並具有過電流保護開關。
可測風扇類型 可測二線型、三線型輸出型一般風扇或四線型、五線型PWM 風扇；可外接光纖檢測轉速
及風扇葉片數設定之功能。
選擇測試模式 具BUZZER / POLAR / TEST MODE(P1~P4) 選擇測試模式。
測試風扇設定 具 TYPE A/B/C 選擇開關，針對不同特性的風扇切換不同的TYPE：A：可測大多數的風扇；
B：可測低電流、高變動的風扇；C：可測低電流、低漣波的風扇。
FG 信號線及R/D 輸出
信號線測試判定功能
可測量 FG 信號線及R/D 輸出信號線輸出動作狀態設定模式,並具測試、比較及判定
OK/NG。
電子迴路特性 具電子迴路式電源穩壓控製電路及電路板具防潮.防塵及耐高絕緣處理。
PWM 輸出模式選擇(a).H:PWM 端接HI 準位時全速；(b).O: PWM 端接開路時全速；
(c).L: PWM 端接LO 準位時全速。
PO-SOURCE
輸出電壓選擇
分為 3.3V/5V/12V/+VCC 四段及機校用微整鈕。
(PWM 與S 端子輸出電壓切換開關)。
測試判定裝置 採高亮度 LED 顯示電壓值/電流值及轉運值，可隨時掌握測試狀況，自動顯示/判定
OK/NG，不會造成人為因素誤判。
內建穩定電流裝置 50V*5A/250W 可調式穩定直流電源,最大輸出電流達5A,不需另加直流電源供應器。
機校功能 本機具備外接輸出電壓/風扇消耗電流, 微調整鈕適用於機校用。
警報裝置 當 NG 發生時，除內藏式警報器會響以外，外部警示燈也會同時閃爍。
正常使用條件
本裝置須在以下正常室內溫度/濕度範圍測試,以免影響誤差值。
(A).周圍溫度範圍:0-40℃.; 周圍濕度範圍:10-70%。 (B).電源變動率:220VAC±10%。
(C).操作周圍環境:遠離高粉塵、腐蝕酸害、高振動之環境。
產品保證期限及範圍本產品自交貨日起,在正常使用下保證壹年免費服務,但如遇天災等或人為疏忽所造成之
損壞,恕不在保證範圍內但修理斟酌收取工本費。 (維修服務、聯絡窗口限臺灣本島地區)
外觀尺寸及重量405m/m(L)*460m/m(W)*150m/m(H)；約重18 KG。
