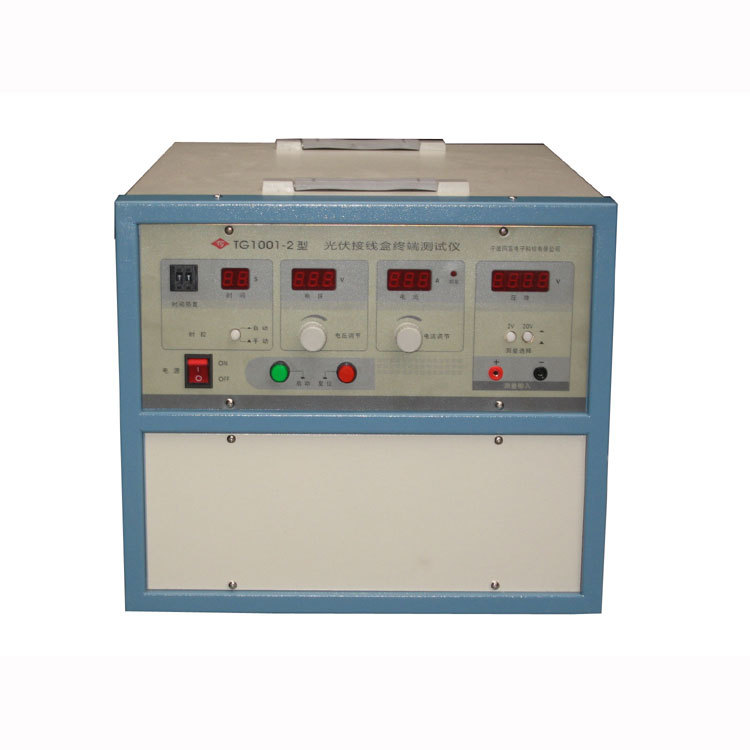

TG1001-3型光伏接線盒終端測試機是由直流穩壓電源、電阻及半導體負載、時間控製、壓降測量組成。測試機輸出電壓為0V~30V,測試機輸出電流為0~30A,它可以對一個試品或一組(同時可測八路、八路恒流電壓降測量,可分別獨立進行上限、下限測量報警設置。)試品進行連續或定時工作通電壽命試驗。它適用於各類二極管、二極管接線盒、光伏接線盒、開關、繼電器及其它直流低壓電子電器產品、電子器件等產品的通電壽命試驗。本測試機設計新穎、合理,美觀大方,操作使用方便,性能可靠,是工礦企業、質量技術監督部門不可缺少的有源負載試驗設備。二、工作環境及主要技術指標
1、工作條件
A、電源 220V±10% 50Hz±2Hz
B、環境溫度 0~40℃
C、相對濕度 ≤ 85%
2、直流電壓電流源:
輸出電壓:DC 0V~30V ±3%+2個字;
輸出恒流電流:0~30A ±3%+2個字;
3、定時時間:1~99 S(倒計時),任意設定,≤±5%
4、恒流電壓降測量:
電壓降測量范圍:DC 0~10V ±1.5%+2個字;
(同時可測八路)
5、八路恒流電壓降測量,可分別獨立進行上限、下限測量報警設置;
