一：綜述
1：用途
在中小型交流電機中，尤其是要求啟動力矩較高的電機中，如空壓機，或轉速較高的電機，如電主軸電機，或高效節能電機，對轉子的質量提出瞭新的要求。
在轉子壓鑄過程中，由於磨具、鋁溫、鋁質等原因造成導條中的氣孔或沙眼等缺陷，嚴重的會造成細條斷條，裝成整機後影響電機的功率、噪音、震動等性能，甚至燒壞定子線包。所以我們要在壓鑄完後，未穿軸前把不良轉子剔除掉，其意義不言而喻。
2：原理
設備的基本原理是：運動的導體在磁場中做切割磁力線的運動時,導體兩端會產生感生電動勢,閉合的導體中會產生感生電流。如果在磁場、導體運動的速度等外界條件不變的情況下,導體內的感生電流的大小也直接取決於導體本身.有感生電流必然會產生感生電場,設備的傳感器采集感應電流的變化，傳感器信號經過處理,以波形的形式顯示在屏幕上，描繪出反映轉子在磁場中運動的情況,直接反映出轉子導條的電阻等參數。
3：適用范圍
中小型設備：轉子最大外徑130mm，最長155mm（含轉子端部平衡塊）。導條數:10—100根。全部開口槽或全部閉口槽或一個工藝開孔的閉口槽轉子。要測大轉子可定做設備。
4：測量速度：3秒/隻，用戶可自行設定。
5：裝夾方式
氣動，氣源壓力0.3Mpa。標配2套頂尖夾具。
6：工作電源：交流220V單相，50HZ。
7：參數輸入：麵板按鍵輸入或聯機電腦輸入。
8：結果存儲：
聯機後存於電腦上，全部參數保存，波形分析，數據統計，打印報表。
9：打印輸出：設備自帶微型熱敏打印機。
10：操作方式
單按鈕操作，一個按鈕完成加緊工件、測量、松開工件。可設定成2鍵操作。
11：結果告警

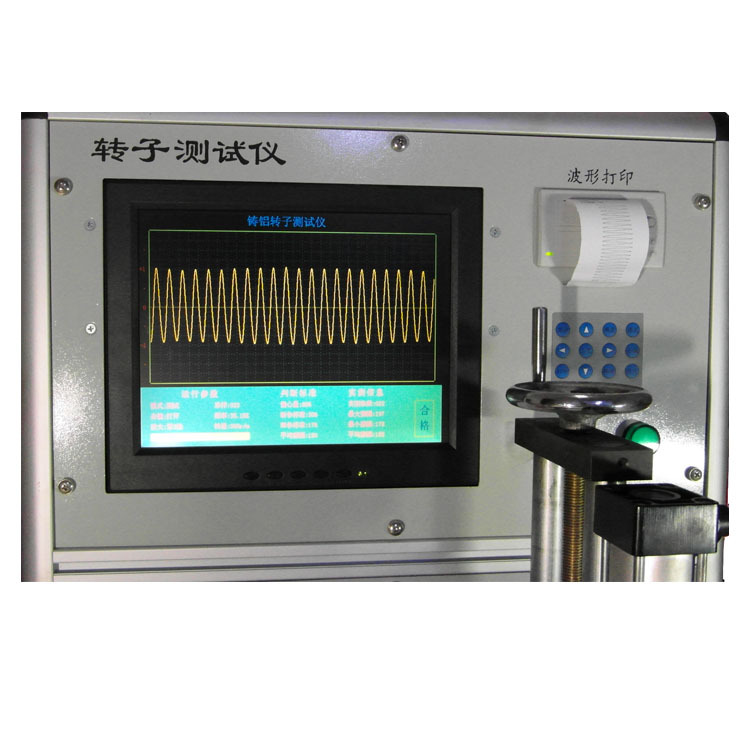

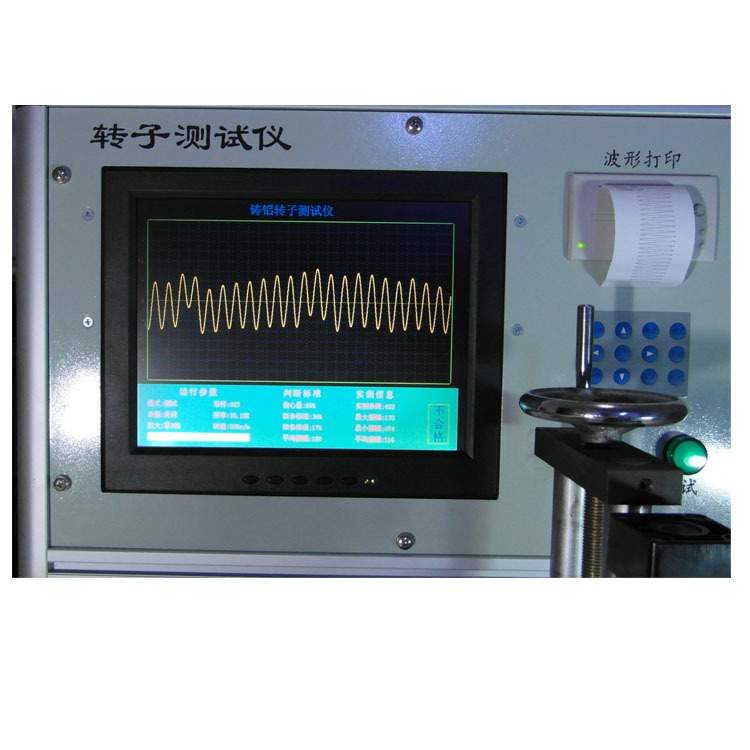

10寸彩色顯示器，波形直接顯示，根據用戶設定的判斷標準自行判斷是否合格，中文顯示結果，聲光報警。

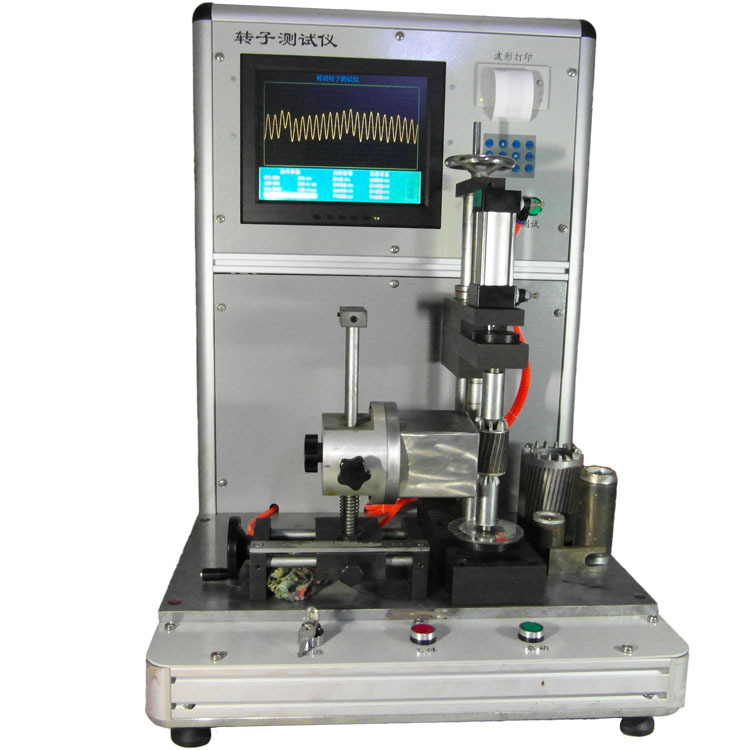

12：外形尺寸：600×700×900mm（長×寬×高）
自重170kg。鋁型材拼裝，12mm厚鋼板底座。
二：系統組成
1：傳感器
傳感器是采集系統的最前端，是設備最關鍵最靈敏的部件之一。傳感器可三向調節。
2：拖動系統
設備由變頻器驅動三相交流異步電機，通過齒形帶帶動被測轉子旋轉，由光柵編碼器檢出啟動采集信號的位置。
3：氣動夾緊
外部氣源接到設備上，通過氣液分離器，分離出氣體中的水分，通過電磁閥切換，控製氣缸活塞的進出，加緊松開工件。
4：測量部分
放大器，AD變換器，主機板，顯示器，按鍵，通訊介面等組成。
5：電源
主機板供電電源，外圍執行部分電源，傳感器勵磁電源。
6：結果存儲軟件
基於電腦windows的軟件，實現波形存儲打印以及參數設置等功能。
