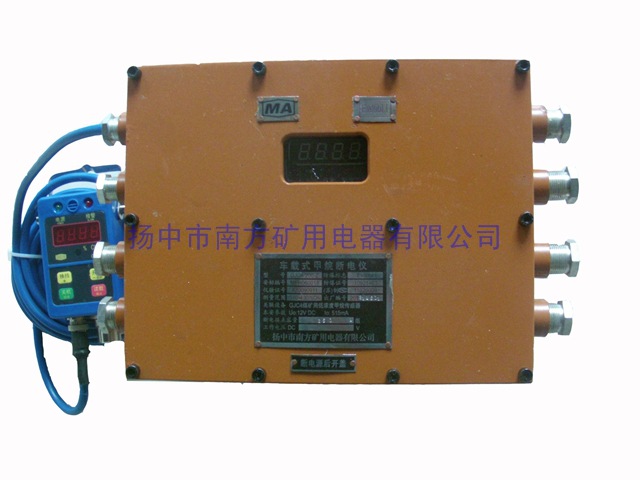

DJC4.0/220 礦用車載式甲烷斷電機 使用說明書 GB 3836-2000 執行標準：MT 1101-2009 Q/321182DEH002-2011 版 本： No.2 出版日期：2011-06-08 揚中市南方礦用電器有限公司 目錄 一、用途和特點…………………………………………………（2） 二、機器命名和型號編製方法…………………………………（2） 三、技術參數和性能……………………………………………（3） 四、工作原理……………………………………………………（3） 五、斷電機的使用方法…………………………………………（6） 六、註意事項……………………………………………………（7） 七、保管和維修…………………………………………………（7） 八、斷電機附件…………………………………………………（7） 警告：1、嚴禁改變本安電路和本安電路有關的元器件的型號、規格和參數！ 2、本產品不得隨意與其他未經聯檢的產品連接！ 3、應按煤礦安全規程和產品性能規定的正常或非正常的調校周期和 方法調校本機器！ 使用前應認真閱讀本說明書。 產品執行Q/321182DEH002-2011[DJC4.0/220礦用車載式甲烷斷電機]。斷電機主機為礦用隔爆兼本質安全型，防爆標志：“Exd[ib]I”。傳感器為本質安全兼隔爆型防爆標志：“ExibdI”。 一、用途和特點 DJC4.0/220礦用車載式甲烷斷電機（以下簡稱斷電機），適用於煤礦中，有瓦斯(甲烷)和煤塵爆炸危險的場合，與關連設備GJC4煤礦用低濃度甲烷傳感器配接，連續監測被控區域風流中的瓦斯濃度，當瓦斯濃度達到或超過報警值時，傳感器立即發出聲、光報警信號，當瓦斯濃度達到或超過斷電值時, 斷電機立即斷電（切斷被控設備用電），以確保生產安全。當瓦斯濃度回落到解鎖值以下時, 斷電機自動解鎖（恢復被控設備用電），並繼續進行監控。 斷電機采用智能單片和新型電子器件，數位顯示，自動控製，性能穩定，門限準確，反應迅速，精度高。斷電機具有本安電源短路（故障）自動保護功能，確保瞭長時間使用的安全性，斷電機還具有體積小、功耗低、操作簡單、使用方便等特點，從而達到國內同類產品的先進水平。 斷電機組成見表1 表1 序 號 | 型號名稱 | 防爆類型 | 防爆標志 | 防爆合格 證號 | 安標證書 編號 | 生產廠傢 | 1 | DJC4.0/220-Z礦用車載式甲烷斷電機主機 | 礦用隔爆兼本質安全型 | Exd[ib]I | 320111286 | MFA080103 | 揚中市南方礦用電器有限公司 | 2 | GJC4煤礦用低濃度甲烷傳感器 | 礦用本質安全兼隔爆型 | ExibdI | 320101301 | MFB080001 | 揚中市南方礦用電器有限公司 | 3 | MHYV 7/0.43 礦用通信電纜 | 礦用本質安全型 | ExibI | | MIA070682 | 揚州市紅旗電纜製造有限公司 |

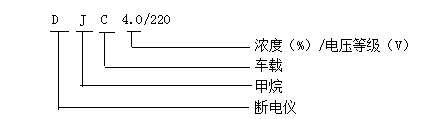

二、命名和型號編製方法 斷電機的型號命名：

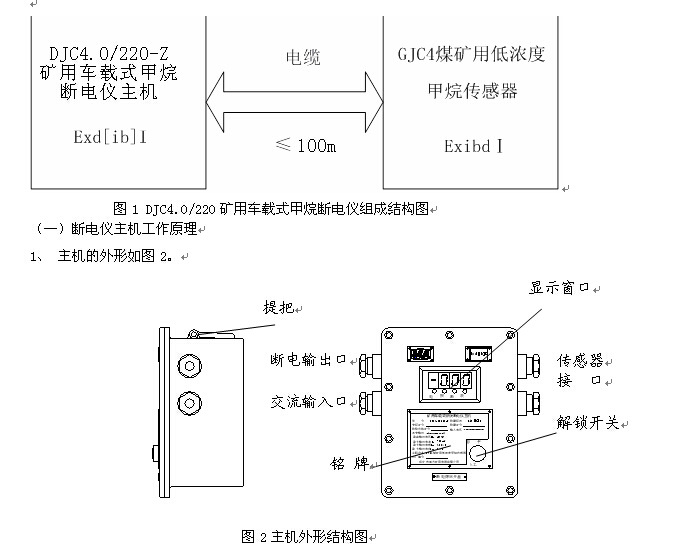

三、技術參數和性能 1、使用環境條件： 具有甲烷煤塵爆炸危險的煤礦井下。 工作溫度 （0～40 ）℃； 相對濕度 ≤ 98 ％RH； 氣 壓 （80～110）kPa； 風 速 ≤ 8 m/s； 2、斷電機由主機、傳感器及電纜組成。 a）DJC4.0/220-Z礦用固定式甲烷報警斷電機主機（以下簡稱斷電機主機） （1）防爆型式： 礦用隔爆兼本質安全型 （2）防爆標志： Exd〔ib〕Ⅰ （3）外形尺寸： 218mm×178mm×102mm （4）重量： ≤7 kg （5）主機本質安全電源直流輸出： 15V/400mA DC （ 保護整定值：電壓 ≤ 18 V ；電流 ≤ 500 mA ） b）GJC4煤礦用低濃度甲烷傳感器 （以下簡稱傳感器） （1）防爆型式： 礦用本質安全兼隔爆型 （2）防爆標志： ExibdⅠ ( +150 ℃ ) （3）防爆合格證號： 320101301 （4）生產廠傢： 揚中市南方礦用電器有限公司 （5）工作電壓: （9～24）V DC （6）最大工作電流: 200 mA （7）輸出信號: 200 ～ 1000 Hz ( 0.00 ～ 4.00 ％ CH4 ) （8）電纜長度: 不大於1 km ； 分佈電容：小於 0.1μf 分佈電感：小於 1 mH （9）外形尺寸： 130×85×43 (mm) （10）重量： ≤450 g c）MHYVR 7/0.43礦用通信電纜 （1）生產廠傢： 揚州市紅旗電纜製造有限公司 （2）安標證書編號： MIA070682 四、工作原理 斷電機組成結構如圖1

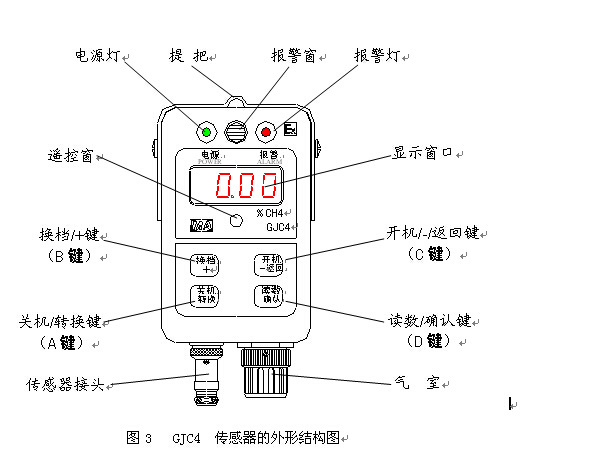

2、斷電機主機的工作原理 開機後傳感器的脈沖信號送斷電機，由單片機進行數字處理，驅動數字顯示器直接顯示出被測氣體的甲烷濃度。在新鮮空氣中傳感器橋路處於平衡狀態，一分鐘後，斷電機主機對繼電器供電，繼電器觸點吸合，被控設備運行。 當甲烷濃度達到或超過報警值時，斷電機主機立即控製光報警器發出紅色閃光。 當甲烷濃度達到或超過斷電值時，斷電機主機立即控製光斷電報警器發出紅色閃光，同時立即停止對繼電器供電，繼電器觸點斷開，被控設備停止運行。 由單片機控製，斷電一分鐘後，若甲烷濃度仍在解鎖值或解鎖值以上，則由單片機控製繼續斷電，若甲烷濃度已在解鎖值以下，單片機將立即停止光斷電報警器報警，同時立即恢復對繼電器供電，繼電器觸點吸合，被控設備恢復運行。 將人工解鎖鑰匙插入解鎖開關並右轉至手動位置時，斷電機主機將處於人工解鎖狀態，被控設備將持續運行而不受斷電機控製。 （二）傳感器工作原理 1、傳感器外形結構如圖3

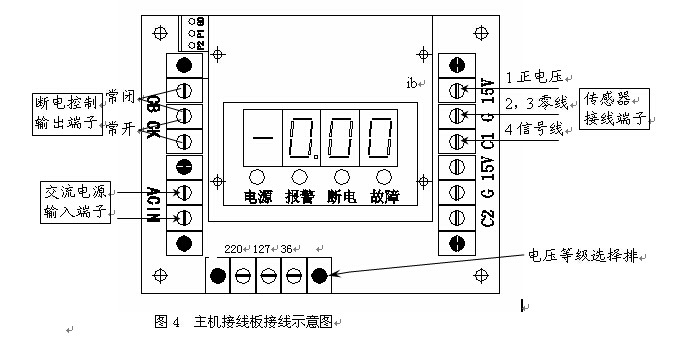

2、傳感器的工作原理 傳感器采用熱催化元件組成惠氏電橋，由載體催化元件（俗稱黑元件）和純載體元件（俗稱白元件）組成測量臂，由金屬膜電阻和電位器組成輔助臂，穩壓電路為電橋提供穩定的電壓。在新鮮空氣中橋路處於平衡狀態，在被測氣體中，瓦斯（甲烷）在黑元件表麵發生催化氧化反應（無焰燃燒），使黑元件溫度增高，電阻增大，橋路失去平衡，從而輸出一個電位差（在一定范圍內，其大小與甲烷的濃度成正比）。 此電位差經A/D轉換器轉換成數字信號，送單片機進行數字處理。經數字處理後的數字信號送驅動電路，驅動數位管顯示出被測氣體的甲烷濃度。當甲烷濃度達到或超過報警值時，單片機立即輸出控製信號，經報警電路控製聲報警器發出警報聲，同時使報警燈(ALARM)發出紅色閃光。 當甲烷濃度達到或超過斷電值時，立即發出紅色數字閃光，並向斷電機發出斷電信號。斷電機立即停止對繼電器供電，繼電器觸點斷開，被控設備停止運行。 由傳感器控製，斷電一分鐘後，若甲烷濃度仍在解鎖值或解鎖值以上，則由傳感器控製繼續斷電，若甲烷濃度已在解鎖值以下，傳感器將立即停止光斷電報警器報警，同時立即恢復對繼電器供電，繼電器觸點吸合，被控設備恢復運行。 由工作電壓采樣電路取得的電位差經A/D轉換器轉換成數字信號，送單片機進行數字處理。經數字處理後的數字信號送驅動電路，驅動數位管顯示出工作電壓。當電池工作電壓低於 4.5 V 時或甲烷濃度達到或超過 5.00％ CH4 時，單片機輸出控製信號，控製開關電路關機。 除完成上述功能外，傳感器還可通過FYF3遙控器進行紅外遙控；傳感器的軟件還完成時鐘、報警點的編製、數據的存儲和讀出，以及多項軟調節、軟顯示、軟控製等功能，包括與輸入電路結合，建立瞭人機對話平臺。 五、斷電機的使用方法 斷電機在下井使用前必須進行通電檢查、功能試驗和精度校準。 1、通電檢查和功能試驗 打開斷電機主機箱蓋，即可看到圖4所示的接線板，按照圖2、圖4所示方式接 線。斷電控製輸出端可先用一萬用表代替接入，打在電阻檔，以觀察通斷控製情 況。
傳感器接線端子的線號應與傳感器接頭內的線號一致：1號線（正電壓） 一般用紅色線（+15V）；2，3號線（零線）一般用綠色線和蘭色線（G）；4號線（信號線）一般用白色線（CX）。傳感器內還有一個輸出端（DK）,為備用斷電輸出端，在與別的斷電機主機配套時使用。（傳感器使用方法見GJC4煤礦用低濃度甲烷傳感器使用說明書） 根據提供的交流電源的電壓等級，將電壓等級選擇接片接在電壓等級選擇排 的正確位置（出廠設置在220V處），不能接錯。另外註意接好接地線。 將傳感器的1號線（正電壓）和2，3號線（零線）短路一下，斷電機的故障指示燈（黃色）應亮，傳感器失電，約六秒鐘後，若電路的“短路故障”已排除，則自動恢復供電，主機的故障指示燈應熄滅，從而起到本質安全電源自動保護作用。 2、井下的安裝和使用 斷電機在地麵進行通電檢查、功能試驗和精度校準後，建議再進行24小時的穩定性試驗，經試驗確認斷電機的各項指標和功能均正確無誤後，方可下井安裝和使用。 井下安裝時，根據被控設備的控製要求選擇好斷電控製輸出的長開或長閉工作方式。根據提供的交流電源的電壓等級，將電壓等級選擇接片接在電壓等級選擇排的正確位置（出廠設置在＿＿＿V處），不能接錯。另外註意接好接地線。反復檢查接線是否正確、牢固，確認無誤後蓋上箱蓋，擰緊螺釘，方可通電試驗。 試驗正常24小時後，應進行復查。復查時應帶上新鮮空氣、1.00％左右的CH4標準氣樣和流量計等工具，對傳感器的零點和精度進行檢查和調整。 正常情況下，以後每隔一周應復查一次。 六、註意事項 1、 隻有經過專門培訓的專職人員才可對斷電機進行通電檢查、功能試驗、精度校準、下井安裝和調試等工作。 2、 嚴禁在井下或有爆炸危險的場所拆卸斷電機。斷電機必須與關聯設備配接使用，與其它關聯設備配接使用時，必須另做防爆檢驗。 3、斷電機的傳感器在運輸和使用過程中應防止水滴濺入，避免經受猛烈撞擊和擠壓。 4、斷電機不可在含有高H2S氣體的礦井中使用。 5、根據使用情況，應對傳感器的氣室進行定期和不定期的清洗。 七、保管和維修 1、斷電機應有專人保管，並建立登記製度，將使用情況一一記錄在冊。 2、斷電機長期不用，應放於通風乾燥處貯藏，避免與H2S等有害氣體接觸，每季度通電檢查一次。防爆麵處應塗上黃油，以免銹蝕受損。 3、禁止隨意拆卸斷電機，維修工作應有經過專門培訓的專業人員擔任。維修時應註意，印製板在更換元器件和焊接後，應塗三防漆兩遍。 八、斷電機附件 1、人工解鎖鑰匙 2 把 2、產品使用說明書 1 份 3、出廠合格證書 1 份 揚中市南方礦用電器有限公司 地址：揚中市三茅街道興華188號 郵編：212200 電話：15952182604 傳真：0511-85152929 網址：http：//www.yznfdq.com |
