數字羅盤測斜機
KXP-2DS數字羅盤測斜機是為滿足非磁性區域對工程鉆孔、勘探鉆孔、定向鉆孔等施工時進行測斜與定向控製而設計的。本機器集傳感器、供電、數字處理等多個單元，以單點工作方式獨立完成鉆孔的頂角和方位角的測量，無需電纜、無機械運動部件，性能可靠，性價比高。本機器可廣泛應用於工程、水文、油田、煤田、地質等領域。
二、主要技術指標和規格
1、測斜深度： <1500米；
2、測量范圍與誤差：
頂角測量范圍： 0～50° ，測量誤差：±0.2°；
方位角測量范圍： 0～360° ；
頂角1～3°時， 測量誤差：±5.0°；
頂角3～50°時，測量誤差：±3.0°；
3、測量方式： 單位置定點測量；
4、測量延時時間： 1～180分鐘可調；
5、工作電源： 內置鋰電池供電，一次充電可連續工作32小時 （新電池）；
6、測斜探管外型： φ40mm×1320mm；
7、環境溫度： 0℃～55℃。
三、工作原理
機器采用高精度的重力加速度計和三維磁阻傳感器組成數字羅盤導航系統，具有靈敏度高、重復性好、體積小的優點。通過高精度、高穩定性的24位AD采樣測量地球的磁場方向及鉆孔傾角，並加以精密數字補償和數據處理可精確測量頂角和方位角，有效地提高瞭機器的準確度、可靠性，利用數字存儲技術保存測量數據，並且極大的提高瞭抗震能力，綜合性能性指標大大超過現有機械式羅盤測斜機器的水平。
四、機器結構

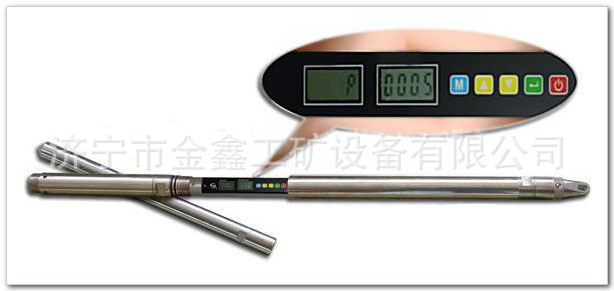

機器由提引環、測斜探管、加重棒、充電電源組成。（如下圖所示）
1、加重棒——機器配重、延長機器長度以提高測量準確度。
2、測量傳感器部分——內含數字羅盤導航系統。
3、數字顯示及鍵盤——用於顯示和設定工作方式。
4、方位／方式顯示窗。
5、頂角／時間顯示窗。
6、鍵盤：分別為方式(M)、上(▲)、下(▼)、確定按(↙)鍵。
7、電源開關按鍵(紅色)。
8、充電插座及RS232串口（在保護管內部）。
9、專用充電器。
10、充電器指示燈。
11、機器提引環。
五、操作說明
(一) 機器使用準備
在正常工作之前，應首先將鋰電池電源充足，具體步驟是將測量探管的讀數保護管逆時針方向旋開，連接專用充電器後，接到交流220V/50Hz的電源上，此時充電指示紅燈亮，當充電指示燈轉為綠燈時（大約需三小時），表示充電結束，可以斷電移去專用充電器。
１、時鐘設定
按下電源鍵，此時顯示上一次測量的方位、頂角數據，按M鍵（方式鍵）或確定鍵，方式窗顯示H，可以進行時間設定。
1) 當顯示H時，可以通過上、下按鍵設置測量的延時時間，（1～180分鐘）。
2）長按上、下鍵可以快速修改測量時間。
3）在時間測定界麵，可以按M方式鍵返回顯示方位、頂角數據界麵。
2、啟動測量
1) 在設定完測量延時時間後，按確定鍵機器開始計時，進入測量延時狀態。2) 此時方位窗顯示的是時、分，頂角窗顯示秒，分和時中間的（：）跳閃。
3、連接保護套管
▲特別註意：
在連接測量探管的讀數保護管前請在密封接頭的“○”型密封橡膠圈上抹上少許黃油，用手擰上讀數保護管即可。
4、測量時間控製
1）必須將測量探管提前30秒放入預定的測量位置。
2）在測量時間到達30秒後，方可以移動測量控管位置。
5、測量結束
測量完成後提起測量探管，清潔機器擦乾外管，打開機器的讀數保護管，此時機器顯示測量數據，可關閉電源開關完成測量。
6、數據的閱讀
1）在測量完成第一時間閱讀數據，打開讀數保護管後直接閱讀。（必須在測量完畢90分鐘閱讀）
2）按下電源開關，3秒後顯示測量方位、頂角數據。
7、電池供電
A、新電池在充滿時，可以連續使用32小時。
B、當開機時在方式顯示窗出現字符“Ｌ”時，請盡快充電，此時的測量精度可能受到影響！
C、如果不是在測量狀態，不按鍵時間超過5分鐘，機器自動切斷電源，以延長電池使用時間。測量完畢後自動切斷電源的時間是90分鐘。
特別警告
用戶在連接機器的讀數保護管前，必須註意密封接頭的“○”型密封橡膠圈的完好性，並請在密封接頭的“○”型密封橡膠圈上抹上少許黃油，保證良好的密封性。
六、機器成套及技術文件
1、機器成套
測斜機主機
測斜機提引頭
加重管
“○”形密封圈（Φ35X3.1G）
2、技術文件
使用說明書 1份
產品合格證 1份
產品保修卡 1份
