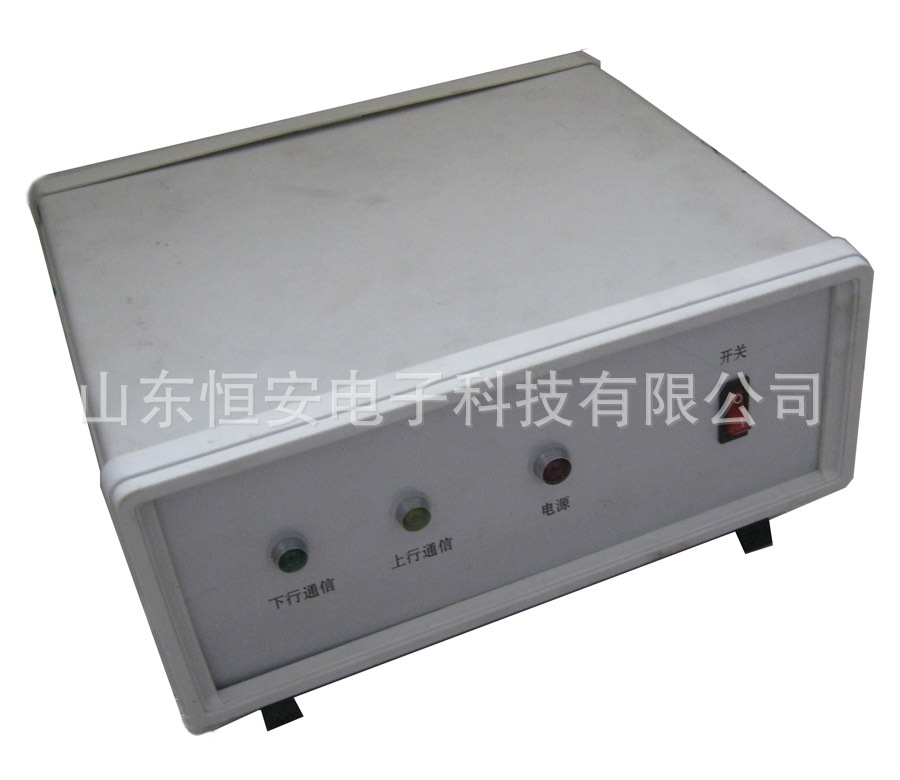

1. KJ616-J(A) 地麵輸出本安型輸出傳輸介面適用於KJ616煤礦用頂板動態監測系統的信息傳輸。該數據傳輸介面為地麵普通型，具有光電隔離的特性。
數據傳輸介面通過電纜接收來自井下KJ616-J(B)礦用本安型信息傳輸介面輸出的CAN信號，同時將接收到的CAN信號轉換為計算機識別的RS-232數字信號，進行計算機信息處理。
信號轉換示意圖見圖1。
圖1
2. 可在下列環境條件下使用
1) 溫度：0℃~40℃
2) 相對濕度：≤ 90%（25℃）
3) 大氣壓力：80 KPa~106KPa
4) 無顯著振動和沖擊的場合；
5) 無滴水、無爆炸性混合物、無破壞絕緣的腐蝕性氣體的空調室內。
3. 防爆型式
地麵輸出（入）本安型，防爆標志：[Exib]I
4. 外形尺寸及重量
外形尺寸(長×寬×高)（mm）： 200×175×70
重量：約3.0Kg
5 主要技術指標
5.1 工作電壓
a) 工作電壓：220V AC
b) 波動范圍：（90～110）%
5.2 A型傳輸介面與B型傳輸介面之間的數據通訊
a) 端口數量：1路；
b) 傳輸方式：CAN、半雙工；
c) 傳輸速率：4800bps；
d) 傳輸信號工作電壓峰值：≤12V。
5.3 最大監控容量
最大接入1臺KJ616-J(B)礦用本安型信息傳輸介面
5.4 最大傳輸距離
井上A型傳輸介面與B型井下傳輸介面最大傳輸距離10 km；
（MHYVR1×4單芯截麵積1.5m㎡電纜，電纜分佈參數：分佈電容： 0.06μF/km；分佈電感：0.8mH/km；直流電阻： 12.8Ω/km）。
5.5 功能
a)具有電源、工作狀態等工作指示。
b)具有CAN轉232的功能
5.6 本安輸出參數
電壓峰峰值：1.7V
電流峰峰值：30mA
