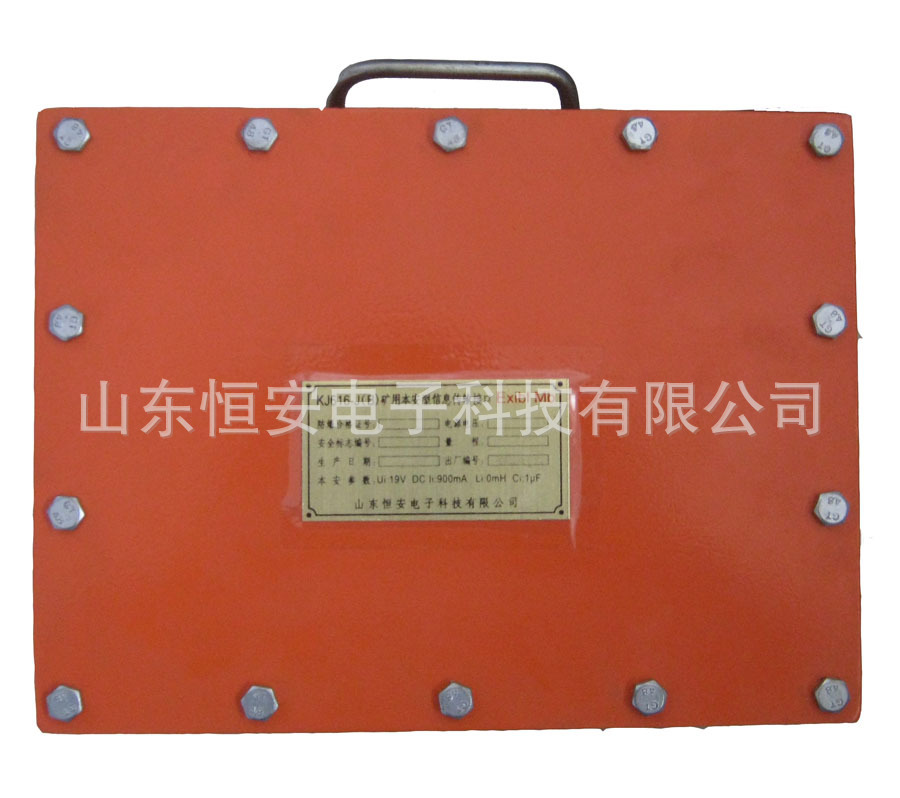

  • 礦用本安型信息傳輸介面KJ616-J(B)
    商品代碼: 11458324
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



     KJ616-J(B)礦用本安型信息傳輸介面適用於KJ616煤礦頂板動態監測系統的信息傳輸。該數據傳輸介面為地麵普通型,具有光電隔離的特性。
        數據傳輸介面通過電纜接收來自井下KJ616-F礦用數據傳輸分站輸出的RS485信號,同時將接收到的RS485信號轉換為能夠遠距離傳輸的CAN數字信號,進行計算機信息處理。
    2. 可在下列環境條件下使用
    1) 溫度:0℃~40℃
    2) 相對濕度:≤ 95%(25℃)
    3) 大氣壓力:80 KPa~116KPa
    4) 使用環境:具有甲烷混合物及煤塵爆炸危險的煤礦井下;

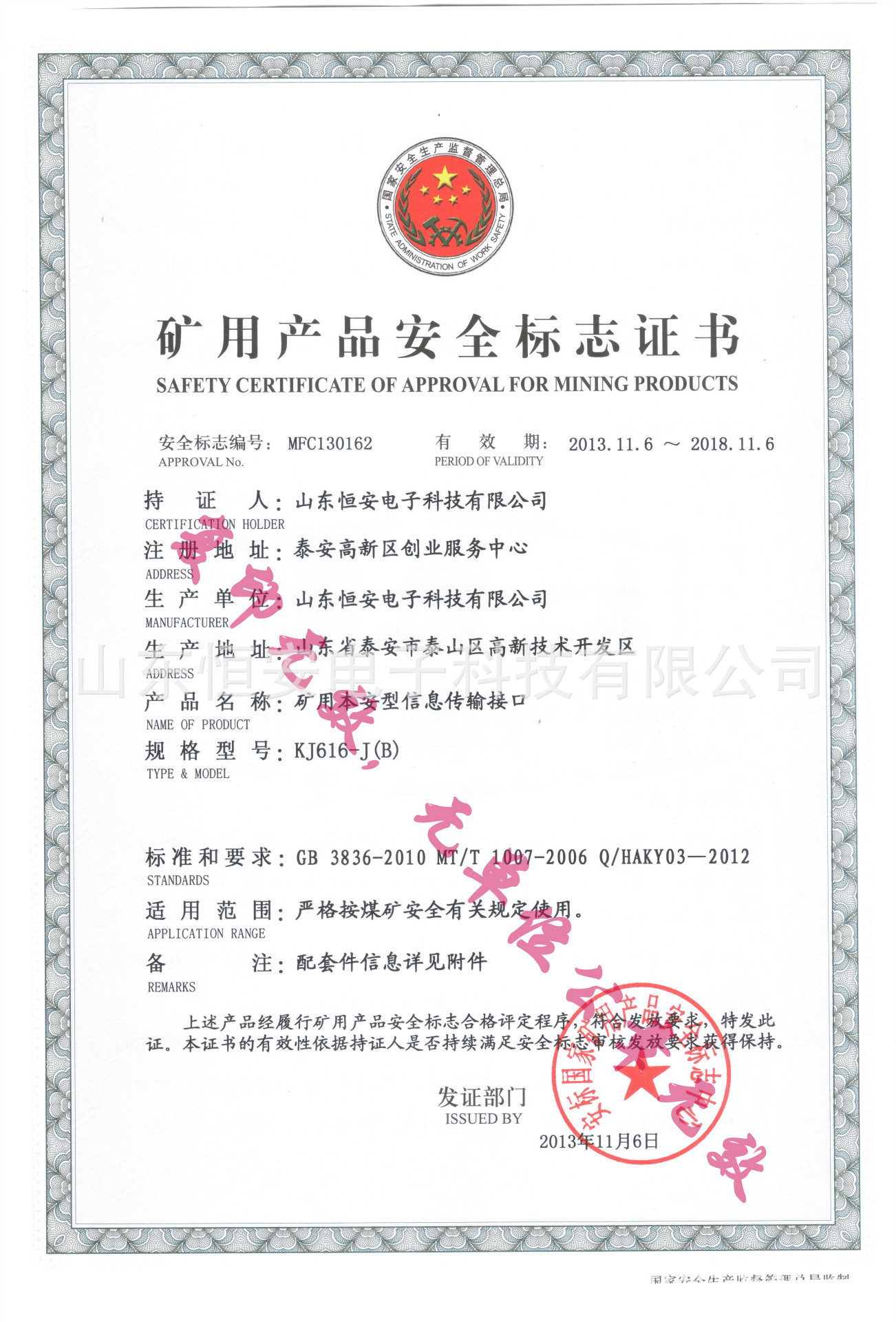

    3. 防爆型式:礦用本質安全型,防爆標志:ExibI Mb
    4  性能指標
    4.1 工作電壓:(18±0.5)V,工作電流:≤100mA
    4.2 B型傳輸介面與A型傳輸介面之間的通信
    a) 端口數量:1路;
    b) 傳輸方式:CAN、半雙工;
    c) 傳輸速率:4800bps;
    d) 傳輸信號工作電壓峰值:≤12V。
    4.3 B型傳輸介面與分站之間的通信
     a) 傳輸方式:RS485, 半雙工
     b) 傳輸速率:4800bps
     c) 信號電壓幅值:≤12V
    4.4 最大監控容量
    最大接入4臺分站;
    4.5 最大傳輸距離
    B型傳輸介面與分站最大傳輸距離1km;B型傳輸介面與供電電源最大傳輸距離5m;A型傳輸介面與B型傳輸介面 之間最大傳輸距離10km;(MHYVR1×4單芯截麵積1.5m㎡電纜,電纜分佈參數:分佈電容: 0.06μF/km;分佈電感:0.8mH/km;直流電阻: 12.8Ω/km)。
    4.6 功能
    具有本安RS485信號與CAN信號互換的功能。
     4.7 本安輸出參數
    Ui:19V
    Ii: 900mA
    Li: 0mH
    Ci: 1uF
    5. 外形尺寸及重量
    外形尺寸(長×寬×高)(mm): 200×175×70
    重量:約4.0Kg


     KJ616-J(B)礦用本安型信息傳輸介面適用於KJ616煤礦頂板動態監測系統的信息傳輸。該數據傳輸介面為地麵普通型,具有光電隔離的特性。
        數據傳輸介面通過電纜接收來自井下KJ616-F礦用數據傳輸分站輸出的RS485信號,同時將接收到的RS485信號轉換為能夠遠距離傳輸的CAN數字信號,進行計算機信息處理。
    2. 可在下列環境條件下使用
    1) 溫度:0℃~40℃
    2) 相對濕度:≤ 95%(25℃)
    3) 大氣壓力:80 KPa~116KPa
    4) 使用環境:具有甲烷混合物及煤塵爆炸危險的煤礦井下;
    3. 防爆型式:礦用本質安全型,防爆標志:ExibI Mb
    4  性能指標
    4.1 工作電壓:(18±0.5)V,工作電流:≤100mA
    4.2 B型傳輸介面與A型傳輸介面之間的通信
    a) 端口數量:1路;
    b) 傳輸方式:CAN、半雙工;
    c) 傳輸速率:4800bps;
    d) 傳輸信號工作電壓峰值:≤12V。
    4.3 B型傳輸介面與分站之間的通信
     a) 傳輸方式:RS485, 半雙工
     b) 傳輸速率:4800bps
     c) 信號電壓幅值:≤12V
    4.4 最大監控容量
    最大接入4臺分站;
    4.5 最大傳輸距離
    B型傳輸介面與分站最大傳輸距離1km;B型傳輸介面與供電電源最大傳輸距離5m;A型傳輸介面與B型傳輸介面 之間最大傳輸距離10km;(MHYVR1×4單芯截麵積1.5m㎡電纜,電纜分佈參數:分佈電容: 0.06μF/km;分佈電感:0.8mH/km;直流電阻: 12.8Ω/km)。
    4.6 功能
    具有本安RS485信號與CAN信號互換的功能。
     4.7 本安輸出參數
    Ui:19V
    Ii: 900mA
    Li: 0mH
    Ci: 1uF
    5. 外形尺寸及重量
    外形尺寸(長×寬×高)(mm): 200×175×70
    重量:約4.0KgKJ616-J(B)礦用本安型信息傳輸介面

    KJ616-J(B)礦用本安型信息傳輸介面

    KJ616-J(B)礦用本安型信息傳輸介面
