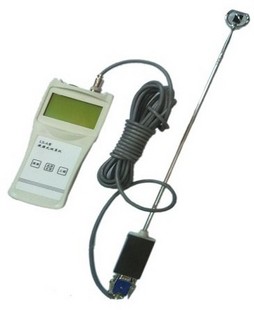

3．4關機操作： 每次使用完機器，隻要撥下插頭，機器即可自動關機，並保存關機前所選定流速機型號和參數，在下一次使用時，隻需插上插頭，接好流速機，按一次換屏鍵即可進行測流工作。 四.計算機聯機運行(定貨無要求時無此功能) 首先用專用通訊電纜連接測算機與計算機的通訊口，打開計算機進入WINDOWS平臺中－程序－附件－通訊－超級終端，設置波特率為2400，通訊位為8位，停止位1位，奇偶校驗為無，流控製為軟件方式，選擇正確的通訊口，接通測算機的信號電源線，啟動測流。待每次測流歷時結束後，測算機自動送出一組數據到計算機屏幕顯示。 K=7800 C=0.050 T=0106.5 N=0015 V=0.160 K=7800 C=0.050 T=0108.4 N=0016 V=0.165 五．機器的維護： 測算機的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月須充電一次。 每次使用後，用清水沖洗流速機、測桿，並用毛巾擦乾，存放。 六．機器的全套設備： LS-CM1速測算機 一個 LS-CM1機旋槳 一架 信號聯線 一付 *通訊電纜（選配） 一付 充電器 一隻 附件： LS-CM1型便攜式流速測算機使用說明書 一本 特別提醒: 機器首次次充電應大於3小時.測試時間請設置20秒以上 每次請將電池電用完後再充.（本機有過放過充保護） LS-CM1型便攜式流速測算機 LS-CM1型便攜式流速流量機（簡稱便攜式流速機）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研製的。 LS-CM1型智能流量流速機可配套新型流速旋漿傳感器, 該傳感器是采用先進的技術於2004年底最新研製成功，旋漿螺旋角、螺距、製作工藝和材料等都進行瞭重新設計，旋漿直徑分別為Φ15mm和Φ12mm(旋漿反光麵采用先進的電鍍工藝，耐磨損，信號強)，起動流速≤1cm／s，起動流速、測速范圍、線性度、同心度、率定系數和均方差等指標均較以往傳感器有很大的改進和提高。 流速測量范圍：1～400cm／s。 采樣時間：1～99秒任選; 圖1. 便攜式流速機安裝圖 該機器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合國傢明渠流量測量標準，配置80度高溫旋槳，是國內目前新型的便攜式流速測量機器。 一．機器的技術要求： KN 測速公式：V ＝ ——————— ＋ C(m/s)(自動計算) T 機器編號：----＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿ 測速范圍：0.01-4.00 m/s (可到5.00m/s) 測流誤差：≤1.5% 顯示屏：4×16位液晶顯示 測量方式：測桿定位測量 溫度范圍：－20℃- 50℃ 電源：DC8.4V鋰離子充電電池,充滿後可連續工作40小時以上. 二．測量原理： 本機器依據明渠測流的流速麵積法原理設計，測出流速即可得流量 Q＝V·S（S為斷麵麵積） 1. 流速測定： 測流速時，由水力推動旋槳式轉子流速機旋轉，內置信號裝置產生轉數信號，由下麵公式計算流速： KN V＝———————— ＋ C（m/s） T 式中：V：測流時段內平均流速（m/s） K：槳葉水力螺距 C：流速機常數 T：測流歷時（單位為S）N：T時段內信號數 本機器使用時，K 、C均為常數，測流時，隻要測出T和N，即可算出流速。 2. 流量的計算： 流量測定根據明渠流量測量的流速麵積法，先測出流速再乘以斷麵麵積即得流量。 三．機器的操作使用： ZMLSY-1.0 7.2V K=.0288 1V=0.000 T=100 0N0000.0 Q=000000.000m3h |
正常時，插上插頭開機，拔出關機，機器電源即可通電顯示上次關機時所選用流速機參數。參數設置如圖所示： 若參數與證書相同，即可進入測流。 圖1.測量顯示 上機器共設3個按鍵： 菜單啟.停上移 右移 3.1參數設置操作： 3.1.1參數設置一：查看顯示屏是否與所用流速機參數一致，若不一致，按MENU鍵進入設置1，通過右移鍵和上移鍵修改顯示屏。如：C值為0.0150，則先操作右移鍵，使光標移位到C＝.0100處，按動上移鍵，每按一次加1，重復按動，直到光標所處位數的數值與要求值一致，即為C＝0.0150即可。 修改K值、測量時間T的方法同上，先按右移鍵移位，然後按上移鍵加數，直到正確為止。按錯後可重復上述操作。 顯示屏中，K與C系數請按鑒定證書的參數輸入： T表示自動測量的測量時間單位秒 3.1.2按菜單鍵進入設置2 設置2 自動- 0 延時- 3 斷麵- 01.005 m2 |
設置1 螺距- K=.9710 常量- C=.0170 歷時- T=100.00 |
顯示屏中，自動為“0”符號表示自動測量，設置為“0”為自動測量，若需手動測量，應將該符號置為“1”。 顯示屏中，延時3秒，表示設置完進入測量界麵，3秒鐘後，才開始處理自動測量。若是自動測量，機器自動重復測次（間隔時間為延時時間）。若是手動測量，當需要測量時按啟停鍵進行測量與停止，待讀完數後，按一次啟停鍵，即可進行下一次測量。 斷麵麵積輸出：單位為平方米 設置後可以得出截麵積的流量，公式Q＝V·S（S為斷麵麵 3.1.3版本號通訊顯示通訊方式（默認無通訊） 設置4 波特率—9600 停止位—1 校驗位—N 通訊—RS232 |
設置3 版本—ZMLSY -1.0 型號—1206B 通訊—RS232 |
|
