南水 LS1206B型旋槳式流速機
產品概述
南水 LS1206B型旋槳式流速機供測定流水中預定測點的時均流速。
本機器特點是，體積小，造型輕巧，結構緊湊、精密，攜帶、使用方便，適用於小河流、大河沽水期淺灘、灌排渠道、水利調查、徑流實驗等，並廣泛用於測試中小型泵站效率的管流測量和水力機械的效率實驗，以及環保部門的污水監測、滲水流量測量。
本機器作為CBL—1型泵站流速機，於1983年7月由水電部組織鑒定，一致認為該機器用於中、小型單機泵站流量檢測，具有機器安裝、操作簡單、方便，性能穩定，工作可靠，精確度符合國際標準ISO-2548-73《流量測驗》C級精度。經全國推廣使用後，用戶一致認為具有投入小，產出高的特點。1983年獲水電部科技進步四等獎。
本機器廣泛用於農田灌溉的小渠道測流，由於機器轉軸動態密封性能優良，在引用黃河水灌溉的灌區，水流含沙量達20kg/m3，機器仍能正常工作。
本機器在安裝結構上稍加改裝，便可用於船速測量，並在南海海區海洋調查上順利完成瞭船速測量任務。
主要技術指標
1．旋槳回轉直徑：Φ60mm
2．旋槳水力螺距：H=120mm
3．機 器 起 轉 速：V0≤0.06m/s
4．機器測速范圍：0.07～7m/s
5．機器工作水深：0.1～1.2m （測桿），鋼絲繩吊鉛魚可達40M
6．檢 定 精 度：
公式均方差m≤±1.2% ，V<0.2m/s時，相對誤差δ≤±5%
7．訊 號 頻 率：一轉兩個訊號
8．使用環境水溫：0～35℃
9．連續工作時數：24h
10．機器安裝方式：
明渠河流等測流使用標配測桿：直徑為Φ16mm 長度1.6m（可卸成四節）。
管道測流使用內撐式專用測桿。（選配要定製）
機器結構
感應部件： 三葉螺旋槳，用於感受水流速度
計數器： 旋槳轉數轉為電脈沖訊號，供計數用
測桿： 用預測水深，測桿頂端裝有汛號轉換插座
尾翼(選配)：平麵翼舵用於明渠測流時機器水平定向
機器工作原理
當水流作用到機器感應元件旋槳時，旋槳即產生回轉運動。水流速度快慢變化，旋槳轉速也隨著快慢變化，它們之間存在一定的函數關系。此關系通過流速機檢定水槽實驗確定。

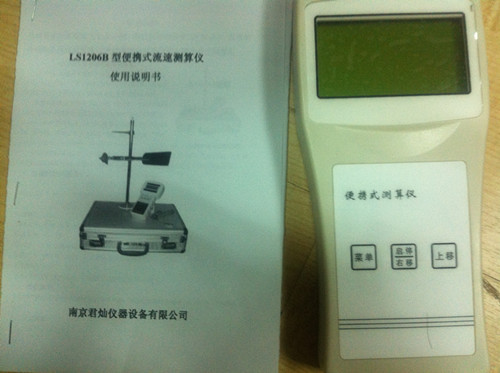

產品配置：
主機，測桿，計數器，旋漿頭，尾翼（選配）
1.流速機是用於江河、湖泊、渠道、水庫等測驗水流速度，從而確定水流流量的機器。
2.按傳感部分工作原理可分為: 旋槳式流速機
旋杯式流速機
轉子式流速機
非轉子式流速機
一、旋槳式流速機
1、LS25-1
2、LS25-3A
3、LS10
4、LS1206B
5、LS20B
LS是“流速”拼音的縮寫
1、LS25-1主要技術參數
- 測速范圍：V=0.05～5米/秒
- 起轉速度：V0≦0.05米/秒
- 檢定公式均方差：m≦±1.5%
- 旋槳螺距：K=250mm
- 槳葉回轉直徑：120mm
- 信號頻率：20轉/信號
- 工作水深：H≧0.2m
2、LS25-3A主要技術參數
- 測速范圍：V=0.05～10米/秒
- 起轉速度：V0≦0.05米/秒
- 檢定公式均方差：m≦±1.5%
- 旋槳螺距：K=250mm
- 槳葉回轉直徑：120mm
- 信號頻率：20轉/信號
- 工作水深：0.2m≦H≦40m
3、LS10主要技術參數
- 測速范圍：V=0.10～4米/秒
- 起轉速度：V0≦0.08米/秒
- 檢定公式均方差：m≦±1.5%
- 旋槳螺距：K=100mm
- 槳葉回轉直徑：60mm
- 信號頻率：20轉/信號
- 工作水深：H≧0.1m
4、LS1206B主要技術參數
- 測速范圍：V=0.07～7米/秒
- 起轉速度：V0≦0.06米/秒
- 檢定公式均方差：m≦±1.2%
- 旋槳螺距：K=120mm
- 槳葉回轉直徑：60mm
- 信號頻率：0.5轉/信號
- 工作水深：0.1m～1.2m
5、LS20B主要技術參數
- 測速范圍：V=0.05～10米/秒
- 起轉速度：V0≦0.045米/秒
- 檢定公式均方差：m≦±1.5%
- 旋槳螺距：K=200mm
- 槳葉回轉直徑：120mm
- 信號頻率：0.5轉/信號
- 工作水深：0.2m≦H≦50m
二、旋杯式流速機
1、LS68
2、LS78
3、LS45A
1、LS68主要技術參數
- 測速范圍：V=0.2～3.5米/秒
- 起轉速度：V0≦0.08米/秒
- 檢定公式均方差：m≦±1.5%
- 旋杯回轉直徑：128mm
- 信號頻率：5轉/信號
- 工作水深：H≧0.2m
2、LS78主要技術參數
- 測速范圍：V=0.02～0.5米/秒
- 起轉速度：V0≦0.018米/秒
- 檢定公式均方差：m≦±2.0%
- 旋杯回轉直徑：128mm
- 信號頻率：1轉/信號
- 工作水深：H≧0.2m
3、LS45A主要技術參數
- 測速范圍：V=0.015～3.5米/秒
- 檢定公式均方差：m≦±2%
- 信號頻率：0.25轉/信號
工作水深：0.05m≦H≦3m
