內齒棒間距測量機
|
|
|
量機簡介 德國DIATEST公司生產的內齒測量機采用瞭球形測頭，替代瞭傳統的量棒測量方式，從而提高瞭測量的精度，便捷性和穩定性，同時還能測出內孔的形狀誤差，如錐度，橢圓度等，為瞭滿足齒輪不同模數的變化，量機的測球也是可以方便更換，從而大大的提高瞭量機的適用性，該量機適用於奇數齒和偶數齒。
|
根據用戶圖紙，按要求提供測頭 測球直徑公差：±0.001mm 測球材質：鎢鋼 | |
量機特性 · 磨損小
|  |  |
技術參數
訂貨號 | 精度 | 測量范圍 | 測力 | 測頭形式 |
050101-1 | 0.001mm | 3.5—9.6mm | 0.8—1.8N | 兩瓣式（測球不可更換） |
050101-2 | 0.001mm | 9.3—26.1mm | 1.5---2.0N | 兩瓣式（測球可互換） |
050101-3 | 0.001mm | 26.1—333mm | 1.0---5.0N | 內徑表式（測球可互換） |

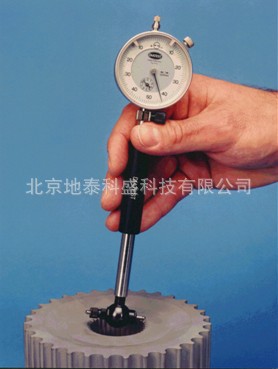

兩瓣式內齒棒間距量機適用於分度3.5mm—26.1mm范圍內的內齒或內花鍵測量
 | 訂貨號 | 精度 | 測量范圍 |
050101-1-1 | 0.001mm | 3.5—4.1mm | |
050101-1-2 | 0.001mm | 4.0—4.6mm | |
050101-1-3 | 0.001mm | 4.5—5.1mm | |
050101-1-4 | 0.001mm | 4.5—5.1mm | |
050101-1-5 | 0.001mm | 5.0—5.6mm | |
050101-1-6 | 0.001mm | 5.5—6.1mm | |
050101-1-7 | 0.001mm | 6.0—6.6mm | |
050101-1-8 | 0.001mm | 6.5—7.1mm | |
050101-1-9 | 0.001mm | 7.0—7.6mm | |
050101-1-10 | 0.001mm | 7.5—8.1mm | |
050101-1-11 | 0.001mm | 8.0—8.6mm | |
050101-1-12 | 0.001mm | 8.5—9.1mm | |
050101-1-13 | 0.001mm | 9.0—9.6mm |
尺寸在3.5—9.6mm范圍內測球不可更換( 測球和測頭是一體)
伊斯來福
訂貨號 | 精度 | 測量范圍 | 實例照片 |
050101-2-1 | 0.001mm | 9.3—10.6mm |
 兩瓣式內齒量機（測球可更換） |
050101-2-2 | 0.001mm | 10.3—11.6mm | |
050101-2-3 | 0.001mm | 11.3—12.6mm | |
050101-2-4 | 0.001mm | 12.3—13.6mm | |
050101-2-5 | 0.001mm | 13.3—14.6mm | |
050101-2-6 | 0.001mm | 14.5—16.1mm | |
050101-2-7 | 0.001mm | 15.5—17.1mm | |
050101-2-8 | 0.001mm | 16.5—18.1mm | |
050101-2-9 | 0.001mm | 17.5—19.1mm | |
050101-2-10 | 0.001mm | 18.5—20.1mm | |
050101-2-11 | 0.001mm | 19.5—21.1mm | |
050101-2-12 | 0.001mm | 20.5—22.1mm | |
050101-2-13 | 0.001mm | 21.5—23.1mm | |
050101-2-14 | 0.001mm | 22.5—24.1mm | |
050101-2-15 | 0.001mm | 23.5—25.1mm | |
050101-2-16 | 0.001mm | 24.5—26.1mm |
伊斯來福
伊斯來福

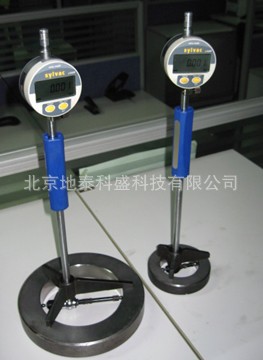

內徑表式內齒棒間距量機適用於分度圓直徑26.1mm—330mm范圍內的內齒或內花鍵測量
 |  |
附件 端麵定位塊
該量機可以和DIATEST的標準附件連接， 滿足不同的測量需求，如轉角附件，深度延 長桿，旋轉接頭或比較機臺架等。
|  |
為減少人為因素，我們為客戶配置限位器， |  |
測球標準直徑：
標準一: Φ1.000， Φ1.500， Φ2.00， Φ2.500， Φ3.00， Φ3.50， Φ4.00， Φ4.500， Φ5.000，
標準二:
Φ0.500， Φ0.551， Φ0.620， Φ0.623， Φ0.630， Φ0.722， Φ0.862， Φ0.895，
Φ0.965， Φ1.100， Φ1.118， Φ1.125， Φ1.250， Φ1.350， Φ1.372， Φ1.385，
Φ1.524， Φ1.540， Φ1.600， Φ1.650， Φ1.700， Φ1.750， Φ1.782， Φ1.800，
Φ1.829， Φ1.900， Φ2.032， Φ2.250， Φ2.284， Φ2.386， Φ2.438， Φ2.667，
Φ2.704， Φ2.713， Φ2.721， Φ2.743， Φ2.750， Φ3.048， Φ3.250， Φ3.400，
Φ3.658， Φ4.835， Φ5.250， Φ5.485， Φ5.500， Φ6.000， Φ6.096， Φ6.350，
Φ6.500， Φ7.000，
標準三： Φ7.500， Φ8.000， Φ8.500， Φ9.000， Φ9.500， Φ10.000
標準范圍之外的屬於非標定製，需另外詢價定做（需客戶提供相關參數）
產品型號 | 測球直徑 |
050101-4-* | 標 準 一 測 球 |
050101-5-* | 標 準 二 測 球 |
050101-6-* | 標 準 三 測 球 |
050101-7-* | 標 準 外 測 球 |
備註: 如果客戶有特定要求，我們也提供量柱型測頭
FFENCO帶導向內齒棒間距測量機
FFENCO內齒棒間距測量機使用一個輪廓導向體，以免在測量過程中晃動，使千分表的讀數在測量過程中
保持不變。適用於內齒，普通花鍵和直齒的棒間距測量。實現一對一測量。
IVML1X1 帶導向頭內齒量機 IVML1X1帶數據分析內齒量機
量機特性 ·磨損小 |  |
產品型號 | 精度 | 測量范圍 | 測力 | 測頭形式 |
050102-1 | 0.001mm | 8—80mm | 0.8—1.8N | 按客戶要求定做測頭 |
 | 、 |
