兩瓣式內齒量機 （Mi）

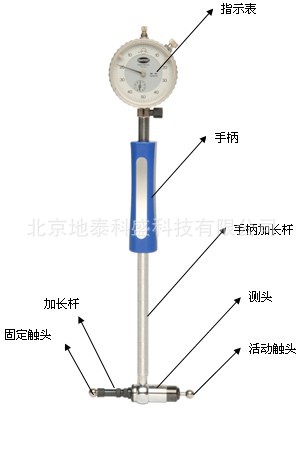

內徑表式內齒量機（Ma）

量機簡介

德國DIATEST公司生產的內齒測量機采用瞭球形測頭，替代瞭傳統的量棒測量方式，從而提高瞭測量的精度，便捷性和穩定性，同時還能測出內孔的形狀誤差，如錐度，橢圓度等，為瞭滿足齒輪不同模數的變化，量機的測球也是可以方便更換，從而大大的提高瞭量機的適用性，該量機適用於奇數齒和偶數齒。

量機特性

·磨損小
· 操作方便
· 性價比優
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證瞭量機的高壽命。
· 測量深度可達3000mm以上

產品型號

精度

測量范圍

測力

測頭形式

050101-1

0.001mm

3.5—9.6mm

0.8—1.8N

兩瓣式（測球不可更換）

050101-2

0.001mm

9.3—26.1mm

1.5---2.0N

兩瓣式（測球可互換）

050101-3

0.001mm

26.1—333mm

1.0---5.0N

內徑表式（測球可互換）

產品型號

精度

測量范圍

050101-1

0.001mm

3.5—4.1mm

050101-2

0.001mm

4.0—4.6mm

050101-3

0.001mm

4.5—5.1mm

0.001mm

4.5—5.1mm

0.001mm

5.0—5.6mm

0.001mm

5.5—6.1mm

0.001mm

6.0—6.6mm

0.001mm

6.5—7.1mm

0.001mm

7.0—7.6mm

0.001mm

7.5—8.1mm

0.001mm

8.0—8.6mm

0.001mm

8.5—9.1mm

0.001mm

9.0—9.6mm

為減少人為因素，我們為客戶配置限位器，
讓量機通過端麵定位，達到快速精密對中

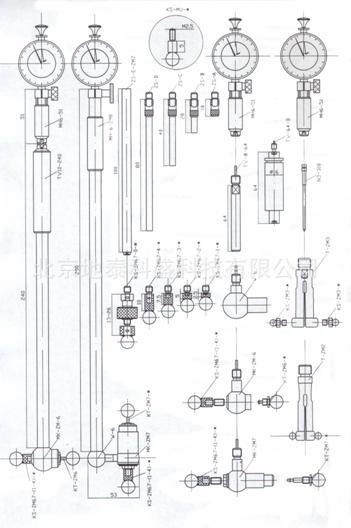

作用，保持測量結果的穩定性。   該量機可以和DIATEST的標準附件連接，
滿足不同的測量需求，如轉角附件，深
度延長桿，旋轉接頭或比較機臺架等。

為減少人為因素，我們為客戶配置限位器，
讓量機通過端麵定位，達到快速精密對中
作用，保持測量結果的穩定性。

量機特性

·磨損小
· 操作方便
· 性價比優
· 帶有輪廓導向，測量穩定
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證瞭量機的高壽命。
· 測量深度可達3000mm以上
· 積木式結構，隨意組合
· 可進行數據存儲和分析

產品型號

精度

測量范圍

測力

測頭形式

050102-1

0.001mm

8—80mm

0.8—1.8N

按客戶要求定做測頭
