一、概述：
振動列度監視機，振動監測保護機，振動烈度監視保護機，SDJ-3B、SDJ-3LSDJ-3B-CH ，SDJ-3L-CH多功能振動監測保護機主要適用於電力,鋼鐵,建材,化工等領域,對各類旋轉機械的軸瓦振動(絕對振動)及軸振動(相對振動)進行連續監視和測量,便於用戶對機器工況進行分析和維護。當機器振動超過正常使用值時,本裝置會立即發出報警及危險信號,使您的機器能夠及時得到保護，避免不必要的經濟損失。SDJ-3B、SDJ-3L振動監測保護機(智能化)來自一個獨立的SG-2型速度傳感信號，或者是一個CWY-DO型電渦流傳感信號,在LED數字顯示器上,連續地顯示通道的振幅值或振速值。
二、產品性能：
1.實現智能化處理，所有功能可通過前麵板按鍵操作，振幅、烈度測量通過功能切換鍵任意設置選擇
2.適宜長期在線監測，安裝調試方便簡單
3.報警、危險值輸出通過按鍵任意設置
4.報警、危險開關量信號可任意延時設置
5.在數據設置值查看中,1分鐘不進行鍵盤操作,自動回到測量狀態。
6.測量最大值的記憶
7.斷線檢測保護、斷線封鎖繼電器輸出,OK燈滅、恢復時封鎖延時5秒解除
三、技術參數：
A.測量范圍：振動幅度或振動烈度的測量
1.SDJ-3B、SDJ-3LSDJ-3B-CH振幅:0-500um內任意設置(峰-峰值)
(用戶沒有特殊要求,出廠設置0～20.0mm)
2.SDJ-3L烈度:0-50.0mm/s內任意設置(均方根值)
(用戶沒有特殊要求,出廠設置0～20.0mm/s)
B.頻率范圍：10-300HZ
C.輸入信號：
1.配用SG-2振動速度傳感器(測量軸瓦的絕對振動)
2.配用CWY-DO電渦流傳感器(測量軸的相對振動)
D.顯示方式：A、B通道分別獨立數字顯示
E.線性精度：≤±0.5%(滿量程)
F.輸出:
1、電流：4-20mA 對應上下限量程
(負載<1KΩ可直接送入DCS系統)
2、TDM示波分析輸出
3、RS485通信介面輸出
4、報警、危險開關量輸出:(AC250V/5A,DC27V/2A)
G.使用溫度：機表 -15-55℃ (相對濕度≤80%)
SG-2常溫傳感器 -25-100℃ (相對濕度≤90%)
SG-2W高溫傳感器 -25-160℃ (相對濕度≤90%)
H.供電電壓：AC220V/50HZ±10%
I.安裝方式：盤裝或安裝在就地防護箱內
機表外形尺寸：寬160×高80×深260(mm)
機表開孔尺寸：寬156×高76(mm)
SG-2振動速度傳感器外形尺寸：Ф35×65mm;
固定螺釘：:M10×1.5×10mm
CWY-DO-Ф8mm電渦流傳感器安裝螺紋：M10×1mm
前置器外形尺寸:80×64×34(mm)
四、安裝方法：
振動列度監視機，振動監測保護機，動烈度監視保護機，SDJ-3B、SDJ-3LSDJ-3B-CH ，SDJ-3L-CH多功能振動監測保護機安裝有兩種，盤裝式和掛壁式。
1.盤裝式安裝方式：為瞭能夠進行在線監測和保護，SDJ-3B、SDJ-3L振動監測保護機必需配用兩個SG-2型速度傳感信號，或者是兩個CWY-DO型電渦流傳感信號，才能夠實現雙路監測和保護，連續地顯示通道的振幅值或振速值。如果用戶需要本廠可提供就地機表箱(帶有玻璃門的防護箱)外型尺寸:寬266高168深285(mm)；在一個軸承上，需要安裝兩個夾角為90度的傳感器，要求垂直或水平安裝。可提供SG-2型傳感器固定螺釘，安裝固定螺釘尺寸:M10×1.5×10mm，可提供傳感器安裝底座尺寸:40×40mm，同時可安裝垂直和水平2個方向傳感器。傳感器與機表的連線采用普通屏蔽電纜截麵積不小於1mm2。輸入信號紅線接正端,黑線接負端,屏蔽層采用單端接地靠傳感器浮空,靠機表接屏蔽端並與機架大地聯通不可接錯否則有誤。其它接線詳見背麵板端子接線圖。
2.掛壁式安裝方式， 為瞭能夠進行在線監測和保護SDJ-3B、SDJ－3L振動監測保護機必需配用兩個 SG-2型速度傳感信號（測量軸瓦振動），才能夠實現雙路監測和保護，連續地顯示通道的振幅值，用戶可以任意設定。在一個軸承上，需要安裝兩個，需要安裝兩個夾角為90度的傳感器，采用固定螺釘安裝，要求垂直或水平安裝：垂直和水平2個方向的傳感器，傳感器與機表的連線采用普通屏蔽電纜截麵積不小於1mm2,輸入信號紅線接正確，綠線接負端屏蔽層采用單端接地靠傳感器浮空，靠機表接屏蔽端並與機架大地聯通不可接錯否則有誤，其它接線詳見麵板端子接線圖。
五、產品圖樣及機表端子接線示意圖：

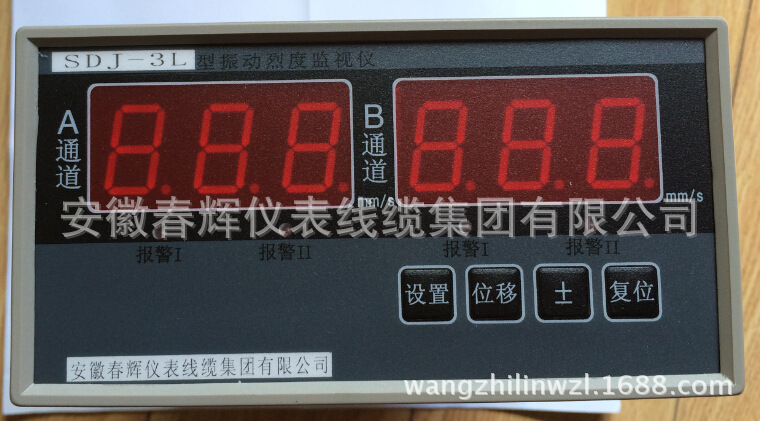

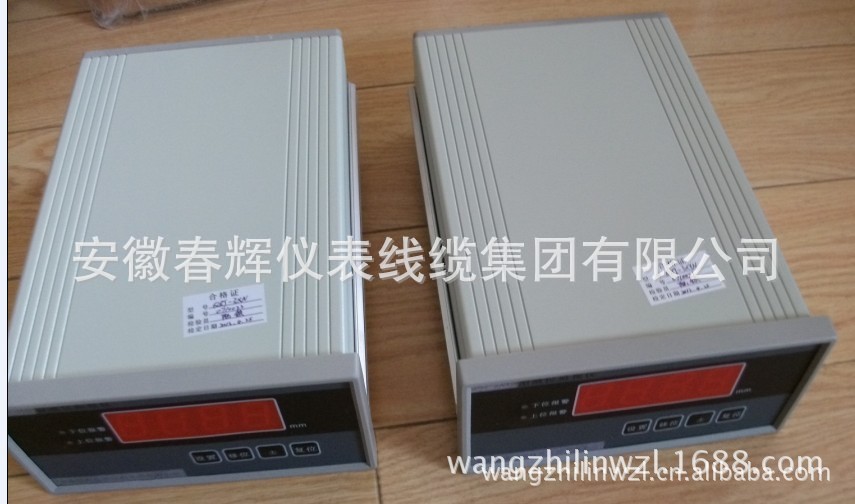

盤裝式：
盤裝式
掛壁式：
壁掛式：
接線圖：
