產品名稱:變送保護表
產品型號:TM101-A06-B00-C00-D00-E00-G00

商品簡介：

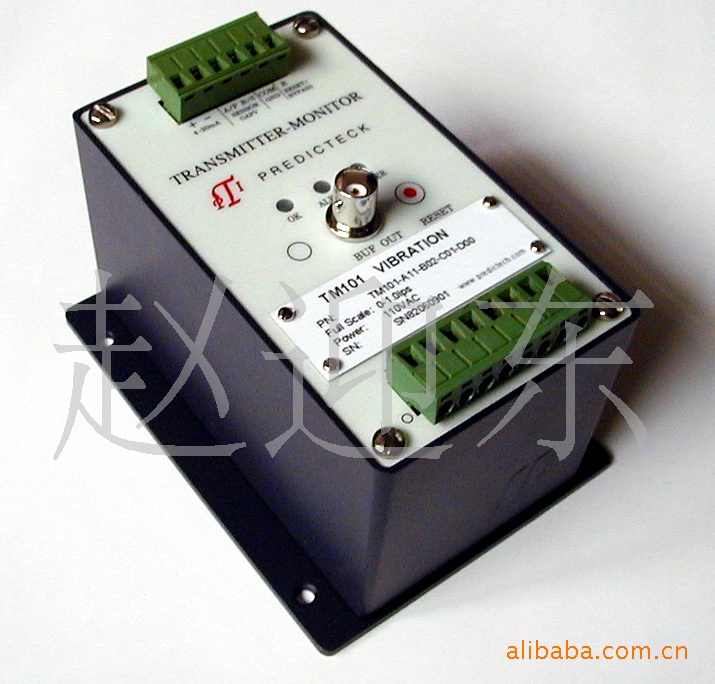

單通道機殼振動變送保護表TM101系列
TM101 加速度,速度,位移振動保護表
狀態監測

★ 監測旋轉機械的絕對振動,如機 殼振動,軸瓦振動,機架振動等. ★ 監測由於轉子的不平衡,不對
中,機件松動,滾動軸承損壞,齒 輪損壞等引起的振動增大.

測量參量

★ 振動的速度,加速度,位移值.

機組類型

★ 各種旋轉機械. 如風機, 壓縮機, 電機,泵,齒
輪箱,水輪機等.
★ 特別適合於老機組的技術改造.

探頭安裝要求

★ 隻需要在機殼上作一個φ30mm 的平臺,開一 M6 螺孔,將探頭固 定在螺孔上,無須對機器內部進行
任何操作.

輸出介面

★ 具有 4-20mA 或 1-5V 有源輸 出端子 "4-
20mA" "+" "-". （ 的 和 ）
★ 現場發光管顯示機器運行狀態 （機表工作狀態 OK,報警 alert, 聯
鎖 Danger） .
★ 隔離的兩級報警的繼電器輸出 端 子 SPDT （" alert " 與 "DANGER"的 6 個輸出
端子） .
★ 現場報警復位鍵,遙控報警復位 端子（ "RESET" ）/報警旁路端子 （ "RESET"與"COM". ）
★ 可現場顯示（需要 TM0200）以 及通過 PLC,DCS 顯示振動值.
★ 適用各種防爆場合（需要防爆隔 離柵 TM0401） .
★ 原始信號的緩沖輸出,直接對接 狀態監測機表（ "BUF OUT"同軸 電纜介面） .
★ 24VDC, 220VAC 或 110VAC 供 電,其中 220VAC 或 110VAC 選項 為隔離電源.

技術指標

電氣指標

外接電源（Power） : 22-30VDC,100mA,上位機供電或 使用 TM900; 90 - 250VAC ± 20% , 50 -
60Hz , 50mA; 頻響: （±3dB） 加速度:2.0-10KHz; 速 度:10-10KHz; 位 移:10-3.0KHz; 加速
度（低頻選項） :0.5-100Hz; 速 度（低頻選項） :1.5-100Hz; 位 移（低頻選項） :2.0-100Hz.
外接傳感器靈敏度（Sensor） :

100 mV/g,加速度傳感器; 4.0mmV/μm/s,速度傳感器. 外接傳感器: 24VDC,4mA 恒流. 端
子: "A/P"端:接紅色電纜; "B/S"端:接白色電纜. 緩沖輸出（Buf Out） : 原始信號的輸出. 直流偏
置:10VDC; 輸出阻抗:100Ω. 最大傳輸距離:300 米. 靈敏度:同傳感器. 總振動輸出（4-20mA） : 4-
20mA,有源,驅動 750Ω的負載; 1-5V,有源,輸出阻抗 250Ω. 報警點設置（Normal/Set） : 范 圍:0-
100%滿量程; 精確度:±0.1%. 報警繼電器（alert/Danger） : 密封:環氧樹脂. 節點容量:
2A/220VAC 或 2A/24VDC; 電阻性負載. 節點類型:單刀雙擲,SPDT. 輸出隔離:1000VDC. 運行狀態光
電管 LED 指示: 綠燈:系統自檢通過,機表工作正常; 黃燈:報警指示; 紅燈:聯鎖指示. : 報警復
位/報警旁路（RESET） 監測表內置報警復位鍵; 遙控報警復位/報警旁路端子 （ "RESET". ）

0 0 貯存溫度:-40 C 到+100 C. 濕 度:95%非凝
固.

訂貨指南

標準配置: TM101 振動表: TM101-A06-B00-C00-
D00-E00-G00 -H00 加速度傳感器套件: TM0782A-
K-M

TM101 訂貨選項: TM101-AXX-BXX-CXX-DXX-EXX-
GXX -HXX

AXX:滿量程 A00: 0-200μm pk-pk A01: 0-500μm
pk-pk A02: 0-100μm pk-pk A03: 0-10mil pk-pk
A04: 0-25mil pk-pk A05: 0-5.0mil pk-pk
A06*: 0-50mm/s rms A07: 0-100mm/s rms A08:
0-20mm/s rms A09: 0-2.0ips rms A10: 0-
4.0ips rms A11: 0-1.0ips rms k A12: 0-5.0g
pk. A13: 0-10g pk. A14: 0-5.0g pk （0.5-
100Hz）. A15: 0-10g pk （0.5-100Hz）. A16: 0-
50mm/s rms （1.5-100Hz 與 TM0793V 或 PT079VD
配套）. A17: 0-100mm/s rms （1.5-100Hz 與
TM0793V 或 PT079VD 配套）. A18: 0-500μm pk-pk
（2.0-100Hz 與 TM0793V 或 PT079VD 配套）.
A19: 0-200μm pk-pk （2.0-100Hz 1

物理指標

外形: 尺寸:高:75mm,其它尺寸見 TM 表尺寸圖;
重量:1000 克.

環境指標

操作溫度:-350C 到+700C;
