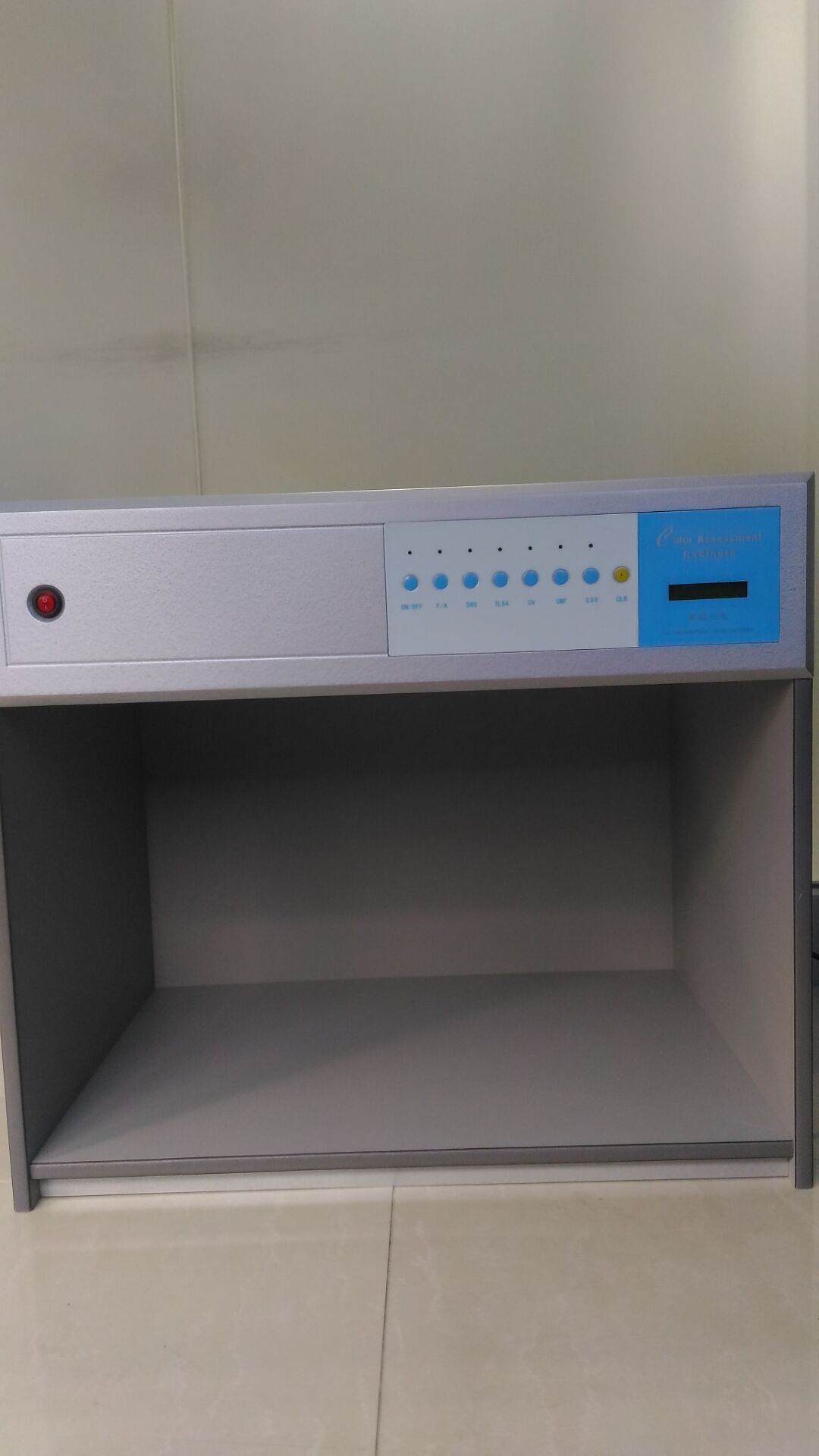

燈 箱 說 明

提供各種國際通用標準光源

分開顯示光源名稱及使用時間

內框標準灰度吸光環境

輕觸式按鈕切換光源

具備測試同色異譜效應的功能

一、適用范圍

標準光源對色燈箱廣泛應用於紡織、塑膠、油漆、油墨、印染、印刷、顏料、包裝、陶瓷、皮革、化妝品等各行各業的顏色管理領域，用於準確校對貨品的顏色偏差，提高產品質量及市場競爭力。

特別是陰天、黑夜時間使用標準光源對色燈箱檢測貨品顏色偏差尤其重要。

二、產品性能

D65  使用國際照明學會（CIE）所認可的人工日光燈D65作為基本的照明光源，D65光源除用作對比顏色外，還被世界大部分學會或團體定義為灰尺對比時的照明光源。

UV  紫外燈光源(Ultra:Violet llluminant)由於現時工業生產中，螢光及增白染料普遍使用，檢測此等效應的最佳方法，即是使用紫外燈光源，因為紫外線在照射到染有螢光劑的物質上，會產生明顯的光亮度變化，使肉眼能輕易察覺出來。

F/A  傢庭燈源(Filament Lighting)適用於代替在傢庭或酒店房間內的光源下觀察顏色，如內衣、寢室用品等產品的顏色管理。

 TL84  有部分客戶要求使用此光源作對色用，歐州、日本客商會要求使用Triphosphor Lamp P15(TL84)光源。

光源的照度范圍為750至3200勒克司（Luxes）。

在執行對色工作時，背景顏色及光亮度非常重要。因顏色是一種主觀感覺，所以在不同背景下對比顏色，會產生不同的結果。因此，所有背景顏色都被規定為中灰色（Neutral Grey），其反光率必須低於入射光的三分之一。

分開記錄每種光源的使用時間，（建議使用二千小時後便更換光管），避免因光管老化而造成檢測誤差。

具備測試同色異譜(metamerism)效應的功能。所謂同色異譜效應，即是說在某一光源下，試品顯現出來的顏色與要求相同，但在另一種光源下，其顏色有差異，則不能接納。

三、 操作說明

1． 將隨機電源線與燈箱連接好，另一端插頭接到電源供電插座，接通電源（220V 50HZ）。

2． 輕按對色燈箱麵板上ON/OFF鍵，LCD液晶模塊(帶背光照明)顯示接通電源，並流動顯示各光源名稱及累計使用時間

3． 按D65、F/A、TL84、UV鍵均可自動切換，也可同時開啟多種光源（同時按下）。在單一光源的情況下，顯示的時間為對應光源名稱和使用時間，在多光源啟動的情況下，流動顯示已啟動光源名稱和使用時間。按鍵板上的CLR鍵用做復位清零，在單一光源啟動的情況下方有效。

4． 將被檢測品放在燈箱底板中部位置。觀察角度以90度光源、45度視線為宜。可根據被測物品形狀調整適當角度,達到檢測最佳效果。如圖A所示，光源從垂直入射到被檢測物品上，觀察者從45度觀察。

5． 關閉電源按ON/OFF鍵。長時間不使用應關閉電源。

6． 更換新燈管時，參照圖B燈管的排列位置進行安裝，各種光源（管）都有相應位置安裝，不可將燈管的位置顛倒。舊光管更換後，應將原使用時間清零（即重新開始計時），清零方法：開啟更換好的燈管，用螺絲刀等伸入到CLR中心圓孔，按一下該鍵即可（其它光管使用時間不會被清零）。註意：不要隨意使用CLR按鍵，以免誤將計時系統時間清零。

7． 本燈箱配備有四種標準光源，已經安裝在燈箱的固定位置上，本設備外接電源必須具有接地裝置，確保安全使用。

特 別 提 示

1.燈箱保潔

如果燈箱內壁板沾有污漬時，可使用乾凈軟佈蘸堿性低濃度清潔劑抹擦乾凈，使內框清潔、乾燥，避免檢測物品損壞燈箱內壁吸光塗層，影響對色效果。

2.燈箱保養

燈箱的免費保修期為壹年（人為損壞及燈管老化不在免費保修范圍內）。如果燈箱內板受到損壞，不能起到吸光作用，應重新更換。燈管使用超時而引起兩端發黑老化應更換新燈管。本公司長期提供各種進口標準光源（管）配件。

3.正確使用燈箱

燈箱的使用時間和開啟次數決定光源的使用壽命。如每天使用時間較長且需要頻繁開啟，光源的壽命周期要短一些。在短時間內需要反復開啟使用時，建議暫不關閉燈箱電源，因為光源啟動一次相當於連續使用一小時左右（理論值），長時間不使用燈箱請及時關閉電源，以延長光源的有效使用壽命。

4.標準光源（管）的購買

標準光源箱內使用的燈管、燈泡，都是實驗室專用的標準認證特殊光源，不同於普通民

用光源。所以在各光源老化更換時，需到專業經銷商處購買。本公司常年提供各種標準進口光源配件及其它特殊光源，除長期提供D65、TL84、CWF、UV、F/A光源外，還提供D75、D50、D35、TL83、U30、Macbeth、Verivide等國際標準光源原裝進口配件。

 比色註意

 不同的物品所使用的比色光源不同

相同的物品在不同光源下顏色不同

 相同的光源在不同角度下顏色不同

箱 體 安 裝

箱 體 包 括：

A. 主機蓋1塊

B. 後背板1塊

C. 側立板2塊

D. 主底板1塊

（箱體裝配螺釘9個）

安裝要求：

預先將側板用所附的螺絲固定在後背板及底板上，必須保證後背板卡在側板的後刃內。壁板不可反裝，保證中灰色的吸光麵朝向箱體內。將裝配好光源的上蓋主機套在背板與側板組成的箱體上(特別提醒：謹防夾手！)，對正卡槽卡好即為完成。
