  • 人體綜合測試機SL-031(雙腳式)
    商品代碼: 4598873
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明













    一. 特點

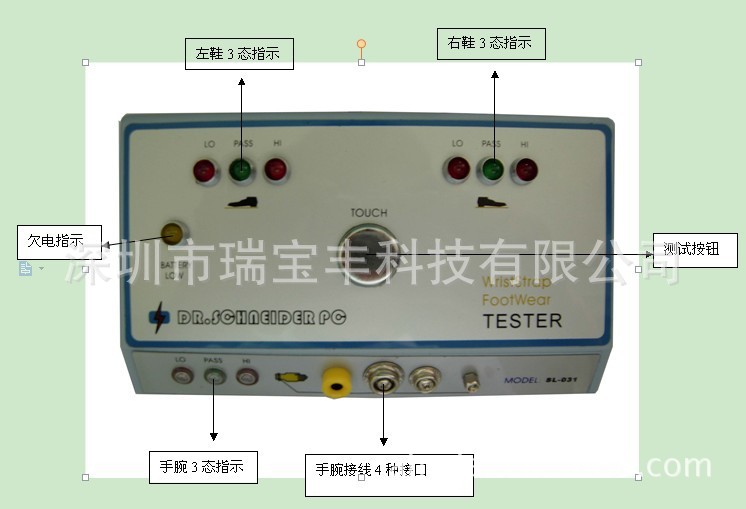

    1. 本產品特點突出可快速測試ESD裝備,三個獨立裝置(左鞋、右鞋、手腕帶)一次完成ESD檢測。見圖1

    SL-031A

    2. 三個分別各三種狀態顯示,LO(低於設定值)、PASS(設定值范圍內)、HI(高於高定值)有報警功能。具體參數見表1

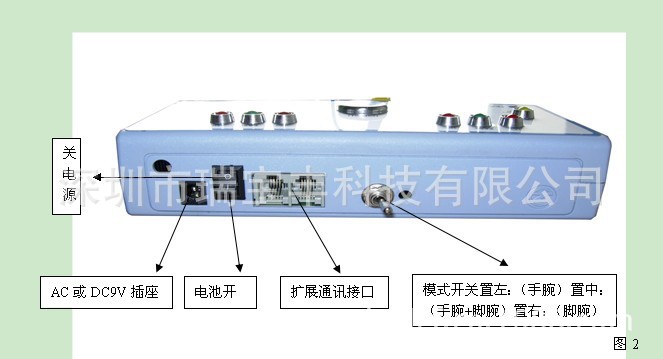

    3. 如果使用其它的電源適配器,低於9V欠電指示燈會亮,這樣會影響測試精度。電源適配器為ACDC12V,不能大於15V電壓!擴展通訊介面是下載程序專用口,用戶不要使用。不要用金屬物體插入!見圖2

    SL-031B

     .技術參數:

            表1

    機器尺寸

    (W)165mm*(L)97mm*(H)40mm

    左鞋設定植

    750100MΩ

    踏板尺寸

    W300mm*(L)400mm*(H)20mm

    右鞋設定值

    750100MΩ

    活動支架調整距離

    150mm

    手腕設定值

    75010MΩ

    總重量

         65kg

    測試精度

    +1020%

    (此參數為國標)導電鞋為10035M根據用戶使用條件聲明校正。

    二. 使用操作

    1. 使用前請插入電源適配器充電可以直接啟機使用。將開關置ON位,靜態直流為12V/mA

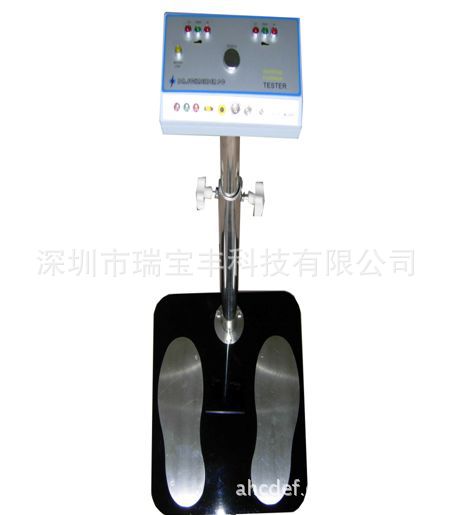

    2. ESD測試時,隻要雙腳分別踏在相對的金屬踏板上,戴好手腕帶挾入或插入手腕接線口上,手指輕輕接在金屬測試按鈕就一目瞭然地知道ESD裝備是否合格。註:請勿戴手套或用指甲按在金屬測試按鈕。正確使用見圖3

     SL031雙腳人體綜合測試機





    3



    三.安裝:

          1.將踏板上的配線支架底部穿出頂部。

          2.三套M8*30mm將支架與踏板固定。

          3.將配線插到機器底部相對的任線插好。

          4.將機器固定螺絲M3*15mm兩麵三刀套相對位置固定。

          5.將支架升降鎖緊鈕兩個鎖定支架高度。

    四.附件

         電源適配器(9V12V)一個,支架安裝螺絲M8*30mm三套,機器固定螺絲M3*15mm兩套,支架升降鎖緊鈕兩個,說明書一份,保修卡一張,產品合格證一張。

    業務熱線:13828798071 劉經理 或QQ 513525950

    歡迎來電洽談合作!
