使用說明書
產品簡介：

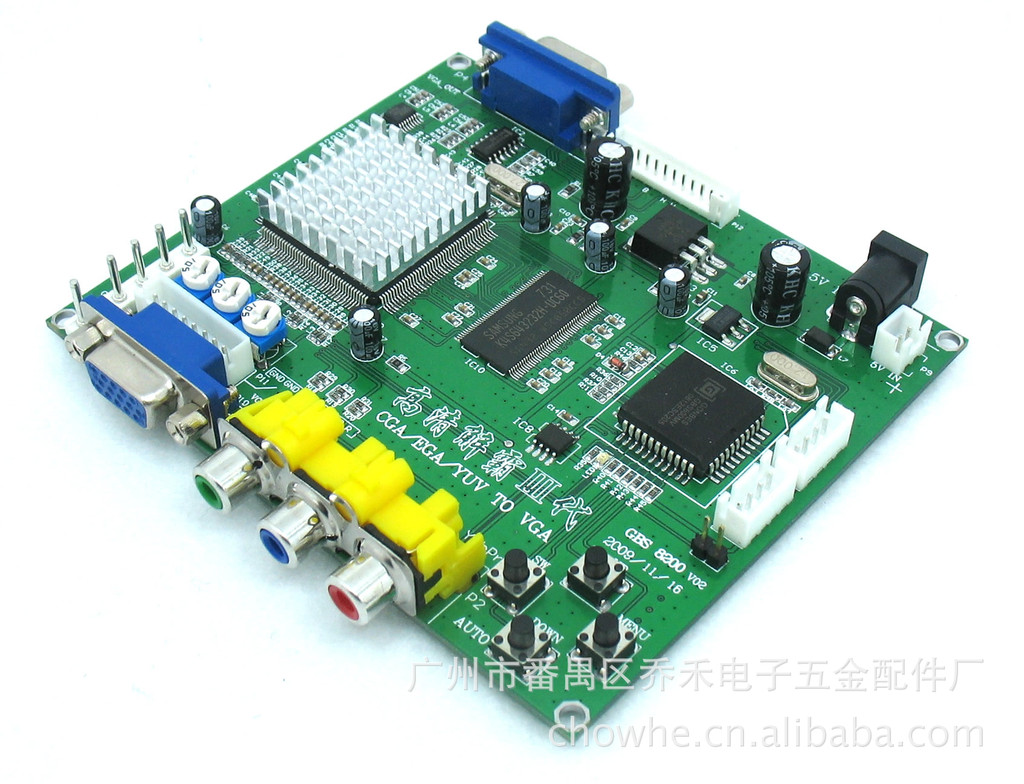

遊戲機將全麵應用液晶顯示屏，型號：CH-6200）遊戲轉換板是專門針對遊戲行業推出的一款“低解轉高解”的高性能視訊處理卡，高清解霸讓你生產液晶遊戲機變的非常容易。高清解霸據有強大的遊戲兼容性與通用性，支持各種低高解遊戲（如拳皇，PS2，XBOX等等，遊戲支持率在98%以上，還可根據要求升級）。通過專業DSP芯片處理輸出高分辨率畫面、圖像清晰、色彩鮮艷、支持各種顯示屏，被廣泛應用於遊戲行業。請詳細閱讀本說明書後使用。
快速安裝：請參照以下示意圖連接。
一、接線說明: 5V IN(P7, P9)兩種介面任選其一便可，“5VIN”接+5V直流電源輸入，地線對應接GND。
VGA OUT(P4)接支持VGA信號的顯示器設備，如液晶顯示器、背投、等離子……
VGA IN(P10), RGBS(P3, P11)接分離同步信號輸入和三基色復合同步，根據實際使用任選其一。
YPbPr（P2）接色差信號輸入。
快速使用：
確認輸入輸出線接好無誤後通電，通過“SW”切換輸入信號源，共三個輸入通道RGBS/YPBPR/RGBHV,當切換到正確通道後將看到遊戲畫面。
RGBS（CGA、EGA）輸入方式時請按AUTO/DOWN鍵，系統將自動掃描信號，自動調整頻率。此時電源指示燈閃爍，停止閃爍後已經掃描完。
畫面還可能未全屏。
先調位置－＞“水平位置”，通過加減“水平位置”剛好調到左邊邊緣為止。
後調位置－＞“水平大小”，通過加減“水平大小”剛好把右邊也調滿為止。
再調位置－＞“垂直位置”，通過加減“垂直位置”剛好調到上邊邊緣為止。
再調位置－＞“垂直大小”，通過加減“垂直大小”剛好把下邊也調滿為止。
＜小技巧＞：加減時可以按住不放，將一直變化位置，到邊時再松手。
註：
部分顯示器可能仍未全屏，是因為顯示器設置的原因，如果是液晶請自動一下（AUTO）如果是CRT或者背投顯示器請調節顯示的大小（請參考顯示屏操作說明書）。任何一個顯示屏都有最佳分辨率，如某17寸液晶的最佳分辨率為1024＊768，那麼請把高清解霸的輸出分辨率設置為該顯示屏的最佳分辨率，因為顯示器能點對點顯示的話將更清晰。如果超出顯示瞭按“AUTO/DOWN”5秒後放開便可，系統會恢復默認。
解決瞭畫面位置後，可能顯示效果還未達到最清晰，比如畫面太白，色彩太鮮艷，或者色彩偏色。那是因為每一個遊戲輸出的色彩強度都不統一，
請用螺絲刀調節電位器（對應紅、綠、藍）。通過調節電位器將使色彩達到最佳效果。＜小技巧＞：可以先把電位器全部調到未衰減，或者把電位
器全部調到一個方向（比如全麵偏30度，可看方向指針），全部調到一個方向後3色已經平衡，如還有偏差可以微調一下某色，如：偏紅一點點，
就慢慢把紅色衰減一點點，偏黃就慢慢把紅色與綠色衰減一點點。。（註：非常重要，相關知識請查看顯示器3基色原理。）
二、按鍵操作說明：
1、“MENU”鍵為菜單/確認鍵；
2、“UP”和“DOWN”為上下選擇鍵，同時兼有數值加減功能，AUTO/DOWN自動與恢復鍵；
3、“SW”鍵為RGBS、RGBHV以及YPbPr信號源輸入切換，進入菜單後本按鍵無效，退出方有效。
4、操作說明(請參考光標提示與字幕提示操作)：
①、按下“MENU”鍵，顯示：
②、按“UP”和“DOWN”鍵上下移動光標，按“MENU”確定要選擇的菜單項。
③、通過按“UP”和“DOWN”加以加減數值。按“MENU”可確定與退出菜單。
④、按AUTO/DOWN自動掃描RGBS，按住超過5秒再放手自動恢復系統默認值。
⑤、位置中的CLAMP請不要調它，如有畫面出畫黑條或者黑邊等情況才調，該項為保留選項，並非必調項。
三、產品尺寸
1、電路板尺寸：115mm x 99mm; PCB板厚度1.6mm;整板高度：20mm;
四、技術參數:
一：輸入電源: DC 5V /2A.
二：輸入信號格式支持: RGBS，RGBHV，YPbPr。
三：輸入RGBS格式支持: 15KHz，24KHz，31KHz行頻信號自動掃描。
四：輸入RGBHV格式支持：31K行頻信號。
五：輸入YPbPr格式支持: 480i-60, 576i-50, 1080i-50, 1080i-60, 480p-60, 576p-60, 720p-50, 720p-60, 1080p-50,
1080p-60自動識別。
六：輸入三基色可通過500奧姆電位器調節。
七：輸出VGA標準格式信號分辨率: 640480，800600，1024X768，1360768。
八：支持中英文菜單顯示。
五、技術特性：
一：24位專業視訊處理芯片，可支持各種視訊信號處理，浮點運算強發熱量較大。
二：色彩還原佳，圖像無燥點，無鋸齒。
三：自動掃描識別15K，24K，31K遊戲信號，操作方便。
四：自動識別各種色差遊戲信號，無需調整。
五：支持程序升級，可為特殊用戶量身打造。
六：OSD菜單操作提示，操作便利。
常見問題及技巧：
屏幕黑屏：
如果沒有信號輸入，屏幕將顯示“No Signal”並且黑屏，請確認電源、信號源接觸良好以及輸入通道選擇正確。
超出顯示范圍：
如果選擇的輸出分辨率過高，而顯示器不支持，長按“DOWN”鍵（超過5秒）,所有參數恢復為出廠默認值，
默認的輸出分辨率：800600.
不全屏：
選擇“位置”菜單，選擇“水平位置”，調節“UP”和“DOWN”鍵使左邊圖像位置對齊；選擇“水平大小”，通過“UP”
和“DOWN”鍵使圖像右邊位置整齊；選擇“垂直位置”，通過“UP”和“DOWN”鍵調節，使上邊圖像位置對齊；
選擇“垂直大小”，通過“UP”和“DOWN”鍵使圖像下邊位置整齊；
畫面扭曲或者抖動或者卡住不動：
請按自動掃描。
圖像中間出現黑條或者邊緣黑條與整屏黑條：
如果圖像出現黑色豎條，調節“clamp st”和“clamp sp”的值，保持默認值（clamp sp的值必須大於CLAMP
ST的值）；註：默認使用時請不要調本參數，有此黑邊出現時才考慮調。
圖像不清晰或色彩不對：
可以先把電位器全部調到未衰減，然後慢慢逐個衰減某一色，不要一個調到位，應該逐個慢慢調。直到圖像清晰為
止。
應3個電位器保持一個方向色彩將平衡。
