一、系統特點
1、32級—65536級灰度控製，軟件Gamma校正處理。
2、支持各種點、線、麵光源，支持各種規則，異形處理。
3、控製器單個端口輸出，可帶2048燈。
4、單臺脫機控製，播放內容存放在SD卡中。
5、最多存放16個文件，將多個文件依次拷貝到SD卡即可，SD卡容量256M-8GB。
6、存放在SD卡裡的效果應該依次命名為：00_1.led, 01_1.led, 02_1.led.
7、可多臺級聯使用，級聯時無需重新設置。
備註： 1.控製 32級灰度的IC，單個端口控製少於1024時幀頻可達30幀/秒。控製256級灰度的IC時單個端口控製少於512像素點時幀頻可達30幀/秒。

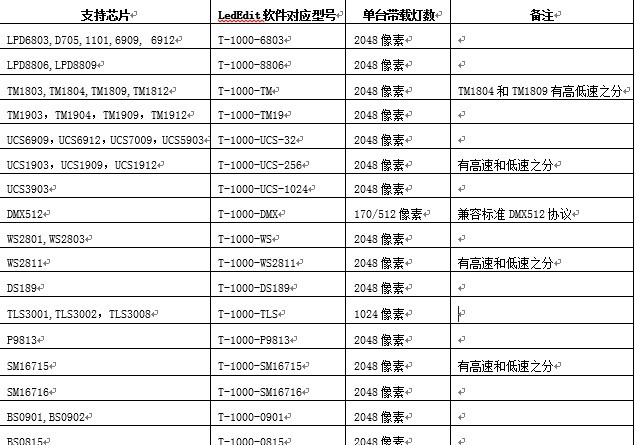

二、支持芯片：

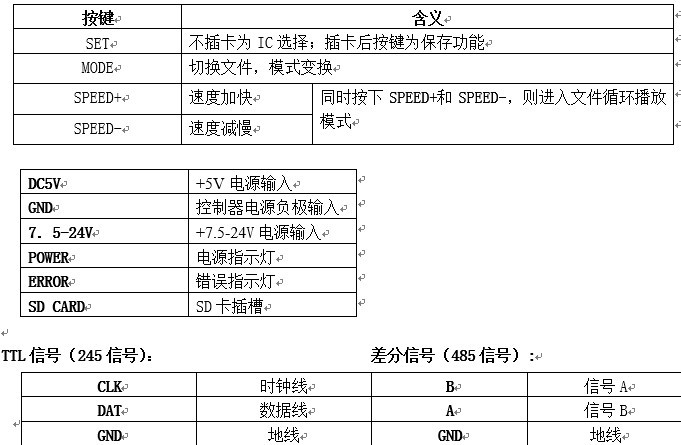

三：絲印的含義：
備註：針對TTL信號的輸出，控製器一定要和燈具進行供地（也就是將控製器的地線輸出和燈具的地線連接到一起),使用差分信號進行傳輸時，要燈具的這一端必須接差分接收器。
1.控製器隻可以單臺使用；
2.為單口輸出，最多可帶1024/2048個點像素；

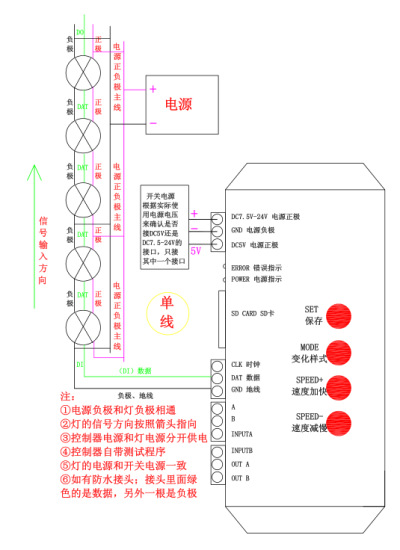

3.當控製單線IC時隻需將控製器的DAT和GND與燈具的DAT和GND相對應連接起來即可。當控製雙線IC時需把控製器的DAT.CLK和GND與燈具的DAT,CLK和GND相對應連接起來即可。
4.當使用差分信號（485信號）時，控製器的輸出信號A和B分別與燈具的信號線A（DAT+)和信號線B（DAT-）相對應的連接起來即可
5.當控製器所需電壓和燈具所需電壓一樣時。控製器和燈具可以直接接到同一個電源上麵。當控製器和燈具所需的電壓不同時，燈具和控製器可以分別各用一個電源供電。
6.在效果編輯軟件中新建項目時候，選擇控製型號為：T-1000-S型號
六、文件存儲：

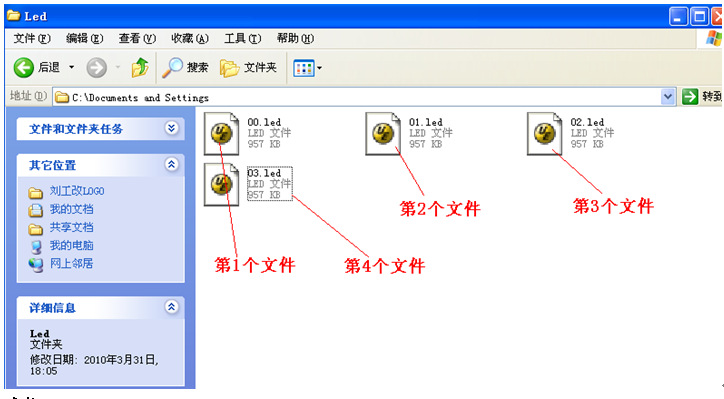

文件命名規則：
“00.led” ---------第1個效果
“01.led” ---------第2個效果
“02.led” ---------第3個效果
“03.led” ---------第4個效果
或者：
將效果文件的名字改為“a.led” “b.led” “c.led” “d.led” 依次拷貝到SD卡中即可。
T-4000最多存儲16個效果文件，將多個文件依次拷貝到SD卡即可
七、具體參數：
儲存卡：
類型：SD卡（如控製燈數多時推薦使用高速SD卡）
容量：256MB—8GB
格式：FAT格式
儲存文件：*.led
物理參數：
工作溫度 ：-20℃—85℃
工作電源：直流5V/7.5-24V輸入
功耗：8W
包裝尺寸：141*96*52mm

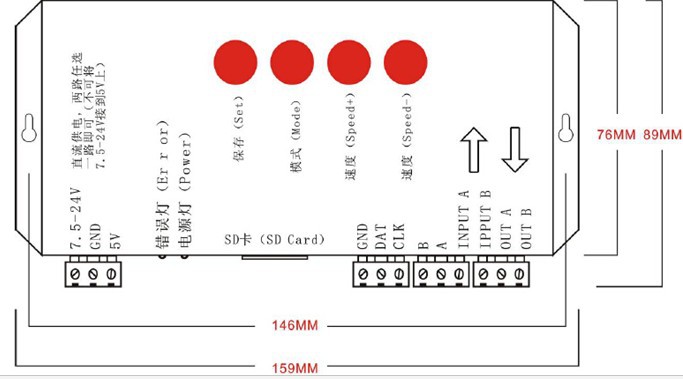

尺寸：144mm*67mm*25mm
數據傳輸端口：3pin 接線端子
重量：200g

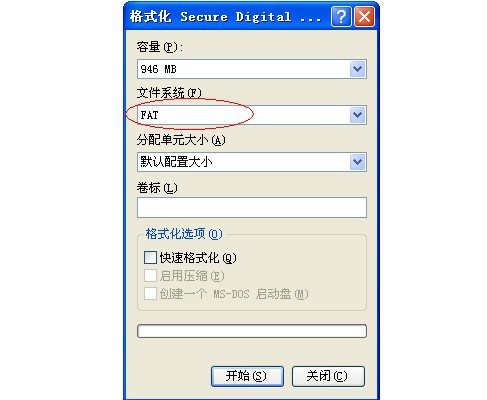

將文件拷貝到SD卡之前，必須先對SD卡格式化，註意是每次拷貝之前都要格式化。SD卡必須要格式化成“FAT“格式。
控製器上的SD卡不可以熱插拔，即每次插拔SD卡時，必須先斷開控製器的電源。
八、常見問題處理：
問題1：上電後，發現控製器的錯誤指示燈ERROR一直在閃爍，並且沒有效果輸出
答：錯誤指示燈ERROR一直在閃爍證明控製器沒有正確讀卡，可能存在的問題有：
①SD卡裡麵為空，沒有效果文件。
②SD卡裡麵效果文件*.led文件和控製器型號不匹配，請在LedEdit裡麵正確選擇控
製器的型號T-1000AC芯片型號，並重新製作效果文件*.led.
③SD卡在拷貝效果文件之前沒有格式化.
④請檢查控製器的供電電壓，可以單獨給控製器供電，以排除供電原因。
⑤更換SD卡後再進行測試，排除SD卡壞的可能性。
問題2：控製器上電後，指示燈正常，但燈具無效果變化
答：這種情況的原因有以下幾點：
①請檢查燈具的信號線和控製器有沒有正確連接。
②如果是接TTL信號，燈具和控製器一定要共地，即燈具的地線要和控製器的地線接
到一起。
③請檢查製作SD卡中效果文件*.led時所選的型號是否和當前燈具所用芯片一致。
問題3：控製器與燈具接上後。燈具頻閃。控製器指示燈顯示正常。
答：①控製器與燈具之間的地線沒有連接。
②SD卡裡麵所做的效果有誤。做效果時選擇的燈具芯片和實際燈具的芯片不符。
③燈具的供電電壓不足。
問題4：SD卡無法格式化。
答：①首先確認SD卡的側麵的保護開關是否已經開鎖。開鎖的方向為SD卡金針這端。
②保護鎖已經按要求設計，但依然無法格式化，如果出現這種情況多數為SD卡讀卡器壞瞭，請更換SD卡讀書器。
③如以上操作都無法解決格式化的問題，請更換SD卡，重新測試。
