產品信息
IVSON APEM Q14系列LED指示燈。
下載規格書: APEM Q14 LED Indicator
瀏覽更多APEM Q14 指示燈 清晰圖片；APEM Q14指示燈產品培訓,請點擊這裡;查詢價格,點擊這裡
LED 指示燈, 14MM開口, IP67
安裝尺寸:14MM
供電電壓: 2VDC - 220VAC
LED 顏色:白色/超亮白色
外殼鍍層：亮鉻
壽命:100,000hrs
RoHS Compliant: Yes
最小包裝:25pcs
特點與規格
•14毫米麵板安裝LED指示燈
•10mm的有色環氧散光透鏡或10mm透明的超高亮度發光二極管
•外殼鍍層分為：亮鉻，黑鉻或亞光三種

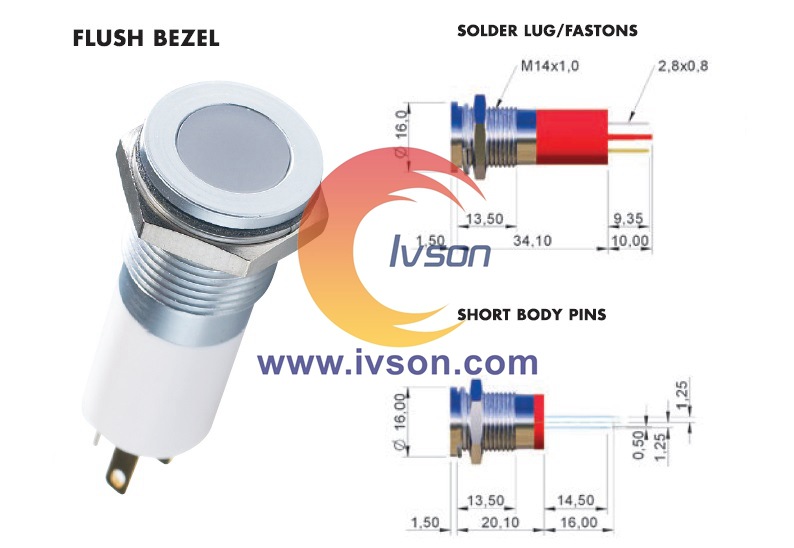

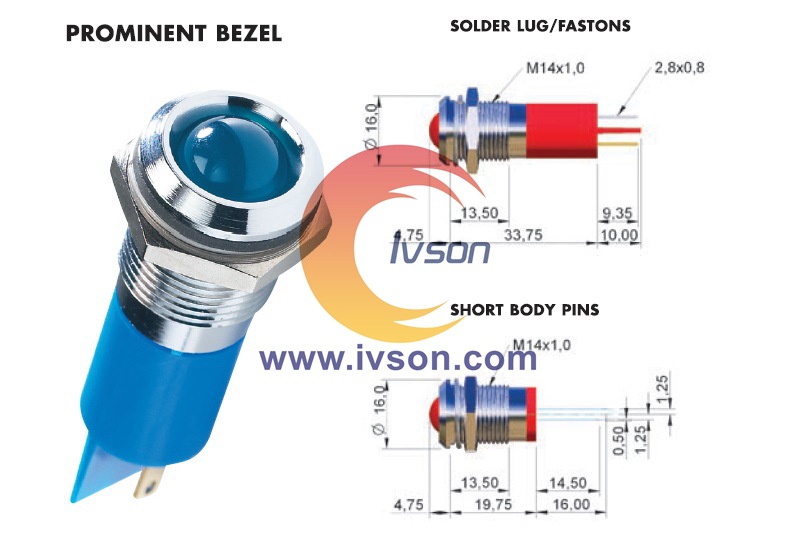

•燈罩外形有兩種：凸出，齊平
•電源范圍：2VDC - 220VAC
（2.8×0.8）端子，插針或（200mm長）引出線
•IP67密封選項（EN60529）
•提供固定螺母和彈簧墊圈
註：達到UL標準
選型說明
Q14系列提供瞭一系列的標準選項，選定你的LED，隻需選擇每列一個選項即可。
如以下案例：Q14P1CXXB28
Q | 14 | P | 1 | C | XX | B | 28 | |
系列 | 安裝直徑 | 燈罩外形 | 輸出端子 | 鍍層 | 燈的類型 | LED燈顏色 | 電壓 | |
Q | 14=Ø14MM | P=凸出 | 1=焊接/快插 | C=亮鉻 | XX =恒亮燈 | R=紅色 | 02=2VDC | |
|
| F=齊平 | 2=Pins腳 | B=黑鉻 | KK=閃爍燈 | G=綠色 | 06=6VDC | |
|
|
| 3=帶線端 | G=亞光 | YY=雙色燈 | Y=黃色 | 12=12VDC | |
|
|
| 6=k短殼 |
| ZZ=三色燈 | B=藍色 | 12A=12VAC/DC | |
|
|
|
| 7=短殼 |
|
| W=白色 | 24=24VDC |
|
| 5=環氧樹脂密封加線 |
|
|
| 24A=24VAC/DC | ||
|
|
|
|
|
| SR=超亮紅色 | 28=28VDC | |
|
|
|
|
|
| SG=超亮綠色 | 28A=28VAC/DC | |
|
|
|
|
|
| SY=超亮黃色 | 110=110VAC | |
|
|
|
|
|
| SB=超亮藍色 | 220=220VAC | |
|
|
|
|
|
| SW=超亮白色 |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
| RG=紅色/綠色 |
| |
|
|
|
|
|
| RY=紅色/黃色 |
| |
|
|
|
|
|
| GY=綠色/黃色 |
| |
|
|
|
|
|
|
|
| |
備註：E=IP67防水 |
|
|
| RYG= |
| |||
•鍍金端子代表陽極（+），鍍銀端子代表負極（ - ）
•標準線長為200mm，22AWG，紅色的線表示陽極（+），黑線為負極（ - ）
其他線材長度咨詢IVSON
•備用電壓的LED咨詢IVSON
•雙色LED指示燈，通過連接鍍金端子（+），生成第一種顏色，通過反轉電源電壓，產生另一種顏色
生產 - 高達28VDC雙向顏色可供選擇。
•當焊接時請小心操作
•短殼pins腳端子和帶線端子最高隻可以使用到28VDC
•當選擇三色LED時，將紅色和綠色線同時連接電源陽極（+）生成黃色
•標準三色焊接端子由兩個陽極（+）和一個負極（ - ）構成
•三色燈帶線端型，是由一個紅色的（+）陽極和一個綠色的（+）陽極及一個黑色（ - ）陰極構成
•三色燈pins腳端子中，中間長度的pins腳代表陰極，最短的pins腳代表綠色（陽極），最長pins腳代表紅色（陽極）
•最大麵板厚度11mm
•有關麵板底部用環氧樹脂密封的選項，請咨詢APEM
•我們建議使用超亮的LED使用在220VAC時
•無電阻的版本（02V），請註意正向電壓
•電源電壓的其他選擇，請咨詢IVSON
技術規格
| 標準電壓 | 適用電壓范圍 | 適用電流 |
| (最小到最大) | (典型電流) | |
| 2VDC (無電阻) | 1.8 to 2.5VDC | 20mA |
| 12VDC | 10.8 to 13.2VDC | 20mA |
| 24VDC | 21.6 to 26.4VDC | 20mA |
| 28VDC | 25.2 to 30.8VDC | 20mA |
| 110VAC | 99 to 121VAC | 6mA |
| 230VAC | 207 to 253VAC | 3mA |
| 典型電流下的發光強度 | 凸起或凹進型 | 齊平型 | 正向電壓 |
| (所有電壓) | (所有電壓) | ||
| 超亮紅色 | 50mcd | 10mcd | 2.0V |
| 綠色 | 40mcd | 8mcd | 2.2V |
| 黃色 | 40mcd | 6mcd | 2.1V |
| 藍色 | 90mcd | 4mcd | 3.8V |
| 白色 | 150mcd | 25mcd | 3.8V |
| 典型電流）雙色（紅/綠） | 20/10mcd | 10/8mcd | 2.0V/2.2V |
| 典型電流）三色（紅/綠/黃） | 20/10/10mcd | 10/8/6mcd | 2.0V/2.2V/2.1V |
| 雙色 - 顏色改變的通過電源電壓的極性反轉。 | |||
| 三色LED，將紅色和綠色線同時連接電源陽極（+）生成黃色 | |||
| 超亮 | 凸起或凹進型 | 齊平型 | 正向電壓 |
| (所有電壓) | (所有電壓) | ||
| 超亮紅色 | 10,000mcd | 600mcd | 2.2V |
| 綠色 | 4,500mcd | 350mcd | 4.0V |
| 黃色 | 2,100mcd | 140mcd | 2.3V |
| 藍色 | 1,400mcd | 200mcd | 3.7V |
| 白色 | 2,000mcd | 150mcd | 3.7V |
| 使用在較低的工作電流時，發光的強度會降低。 | |||
最大反向電壓:5V
視角:100° (dependant on model)
平均壽命:100,000 hours
工作溫度范圍:–40 to +85°C

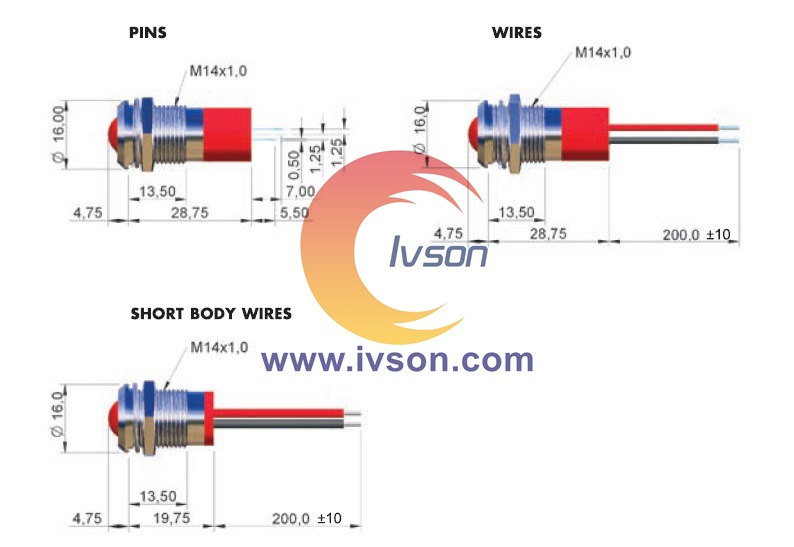

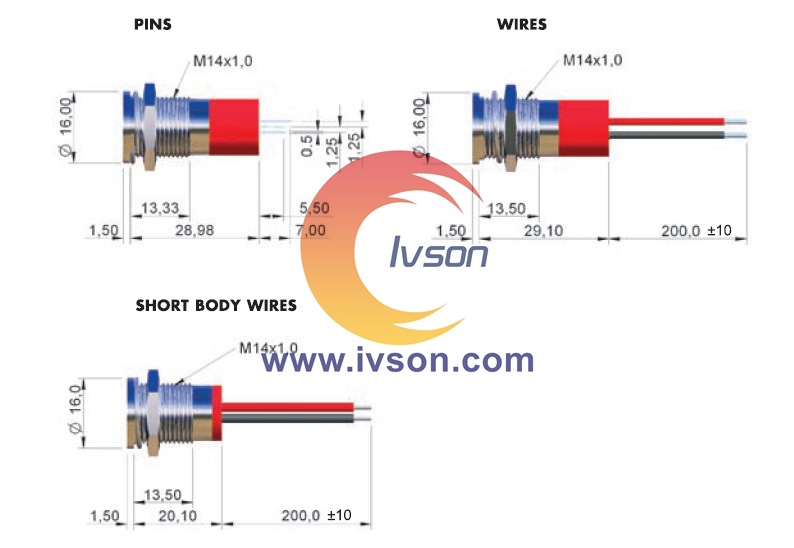

圖紙與規格
IVSON多電壓LED指示燈在多變的電壓環境下能提供穩定可靠的照明。 IVSON現已成為 LED 指示燈市場上產品線最為全麵的供應商。
以下幾項特性均可隨意搭配：
- 7 種直徑：6，8，12，14，16 ,19和 22mm
- 3 種麵框形狀：凸出形，凹陷形和齊平形
- 3 種麵框表麵處理：亮鉻，黑鉻和緞光灰
- 6 種供電電壓：6VDC，12VDC，24VDC，28VDC，110VAC和230VAC
同時，所有型號產品的 LED 都有紅、黃、蘭、綠、白 5 種顏色可供選擇，也可根據需要選擇雙色、三色甚至閃光型 LED 。
連接方式方麵，IVSON指示燈提供瞭焊接/快查型引腳、細針腳和200mm長引線三種方式。而集成的電阻保證瞭客戶的直接使用，無需再為搭配電阻而煩惱。
可選功能：
- 高亮度 LED （陽光下可視）
- 麵板證明 IP67 等級防護
- 齊平形麵框上可安客戶要求刻製圖案
- 16 及 22mm 直徑產品可選擇塑料麵框
主要參數：
- 可視角典型值：根據型號不同從 70° 至 100°
- 超長工作壽命：100萬小時
- 工作溫度：-40°C 至 + 85°C
基於 LED 技術的先進性能（長壽命，低功耗，低發熱，耐撞擊），IVSON同時提供大量型號的可用於替代低效率的普通燈絲燈泡的集成性 LED 燈泡。
產品特點
極其高效：低能耗，10mA
高光學性能：在不同電壓下保持恒定的照明，避免LED被電壓沖擊損壞。
非常堅固：抗打擊抗震動
IVSON系列麵板安裝指示燈能在最廣泛的尺寸，麵板風格，表麵材料，終端，照明類型，顏色裡訂製。
