一、安裝說明

１：安裝圖案片：如有皮帶先去掉皮帶，把鏡頭和圓筒一齊旋轉下來，你會看到圖案固定盤，裡

麵卡著一個彈弓。將彈弓從圖案固定盤中取出，放入圖案片並將彈弓放回原處壓緊圖案片。

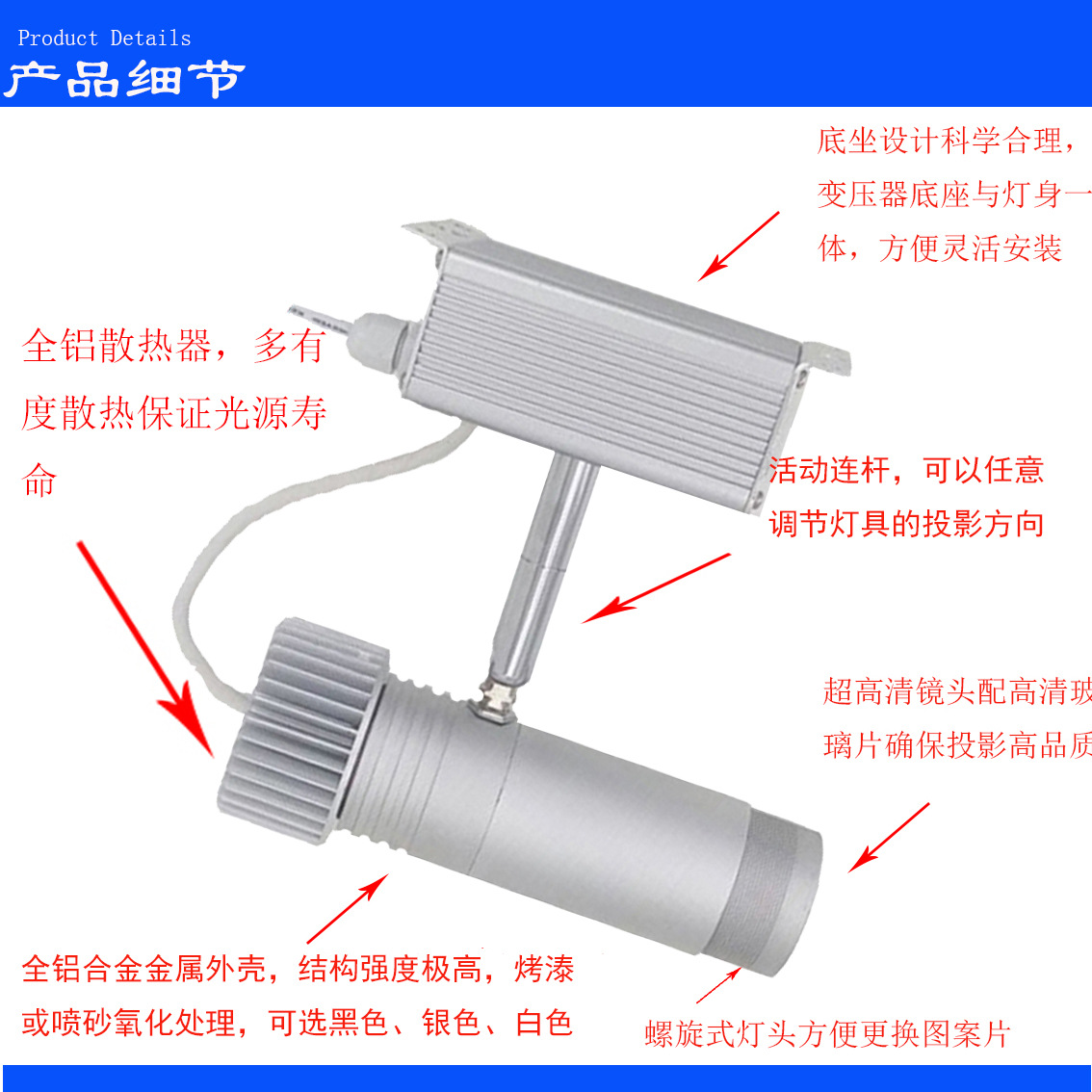

２：安裝燈具：確定燈具的安裝地點和位置。底部四孔為螺釘固定孔。

3：接線方法：黃線接地線，任意一白套管裡的線接火線（多根就擰一塊），另一個白套管裡的

線接零線（多根就擰一塊）。

二、調試

1、調節投射方向：用包裝盒裡的內六角扳手，松開萬向頭上的螺釘，將燈具轉動到理想的投射

方向和位置上，鎖緊各部位螺釘。

2、調節圖像的清晰度：旋轉鏡頭，將圖象調至最佳清晰度。

3、調節圖像的大小： 通過改變投影距離來改變圖像的大小。

三、註意事項

1、用戶在安裝使用前請仔細閱讀安裝使用說明，並嚴格按照正確的操作方法進行安裝使用。

2、此燈具為室內燈具，嚴禁安裝於室外。

3、由於燈具在工作時發熱量較大，故不得安裝在易燃易爆場所或可觸摸到的地方，以避免發生意外．如需安裝在可以觸摸到的地方則需加裝隔離物和警告牌。

4、所有維護工作都要確保是在斷掉電源的情況下操作。

5、在亮度明顯減少的情況下，可更換LED，同時可采用沾有酒精的佈把鏡頭清理乾凈。

    燈具價格裡不含燈片費用，鏡頭光束角：18度（鏡頭系數0.31）一般投影圖案直徑尺寸≈投影距離X鏡頭系數，
