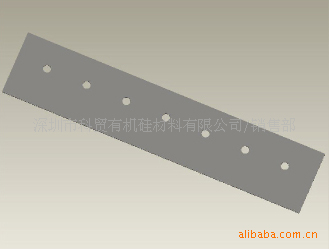

散熱矽膠片又名導熱矽膠
物理特性參數表:
測試項目 | 測試方法 | 單位 | TO-220A | TO-220B | TO-220C | TO-3PA | TO-3PB | |
顏色Colour | Visual | 灰/藍/黃 | 灰/藍/黃 | 灰/藍/黃 | 灰/藍/黃 | 灰/藍/黃 | ||
比重Specific Gravity | ASTM D792 | g/cm3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | |
硬度Hardness | ASTM D2240 | A | 85±5 | 85±5 | 85±5 | 85±5 | 85±5 | |
抗拉強度Tensile Strength | ASTM D412 | kg/cm2 | >180 | >180 | >180 | >180 | >180 | |
ASTM D412 | pa | 1.8E11 | 1.8E11 | 1.8E11 | 1.8E11 | 1.8E11 | ||
耐溫范圍Continuous use Temp | ℃ | -30~200℃ | -30~200℃ | -30~200℃ | -30~200℃ | -30~200℃ | ||
耐電壓Voltage Endurance | ASTM D149 | KV/mm | 3.0KV | 3.0KV | 4.0KV | 3.0KV | 4.0KV | |
阻燃性Flame Rating | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | ||
導熱系數Thermal Conductivity | ASTM D5470 | w/m-k | 1.0 w/m-k | 1.0 w/m-k | 1.0 w/m-k | 1.0 w/m-k | 1.0 w/m-k | |
熱阻率Thermal Resistance | JIS | kcal/m.h℃ | 2.3*103 | 2.3*103 | 2.3*103 | 2.3*103 | 2.3*103 | |
ASTM D5470 | ℃/w | 0.28 | 0.28 | 0.28 | 0.28 | 0.28 | ||
規格及型號 | ||||||||
TO-220A | TO-220B | TO-220C | TO-3PA | TO-3PB | TO-3PC | |||
| 21.5±0.5 | 16.0±0.5 | 21.8±0.5 | 28.5±0.5 | 28.8±0.5 | 22.0±0.5 | ||
| 11.5±0.5 | 11.5±0.5 | 12.1±0.5 | 17.5±0.5 | 18.2±0.5 | 17.5±0.5 | ||
| 5.9±0.3 | 5.9±0.3 | 6.5±0.3 | 5.9±0.3 | 6.6±0.3 | 5.9±0.3 | ||
| 0.6±0.1 | 0.6±0.1 | 0.8±0.1 | 0.6±0.1 | 0.8±0.1 | 0.6±0.1 |
主要特性:導熱、絕緣、防火、環保和抗壓縮
