密貼尖軌、斥離、交分、

可動心道岔鉤鎖器使用說明

我公司生產的密貼、斥離、可動心、交分型各種鉤鎖器采用優質型鋼材加工製成，材質可靠無焊接，具有強度高、不斷裂、經久耐用、安裝拆除方便、安全可靠、雙鎖裝置、防盜防松等性能。

一、       鉤鎖器使用范圍：

1.檢修道岔信號轉轍機時鎖閉道岔。2.通過特運列車時鎖閉道岔。

3.臨時停電時列車運行鎖閉道岔。   4.封閉專用線鎖閉專用線道岔。

5.線路新開道岔鎖閉新開未開通道岔。6.線路專用線施工時鎖閉道岔。

二、鉤鎖器種類及安裝：

1.尖軌、密貼道岔鉤鎖器

使用安裝在43、50、60、75軌尖軌700—1200mm處。

a：棘輪扳手式，先把鉤鎖器卡軌座用棘輪扳手反方向調到最外處，從鐵道外鋼軌底部穿過鋼軌，鉤鎖器勾住尖軌，然後用棘輪扳手正向旋轉扭緊，最後用棘輪扳手緊固，用專用內六方扳手擰緊防松螺絲至凹槽內，取出棘輪扳手，鎖上專用鎖即可；拆除時反操作程序進行退出。

b：勾型扳手外鎖式，用手將手輪旋到手把處，卡軌塊移到手輪處，鉤鎖器鉤頭從鋼軌外底部穿過，鉤頭鉤住尖軌軌底，把卡軌塊推到鋼軌處，用手轉動手輪到卡軌塊，用鉤型扳手扭緊，對準鎖孔上鎖即可，拆除反方向才做即可。

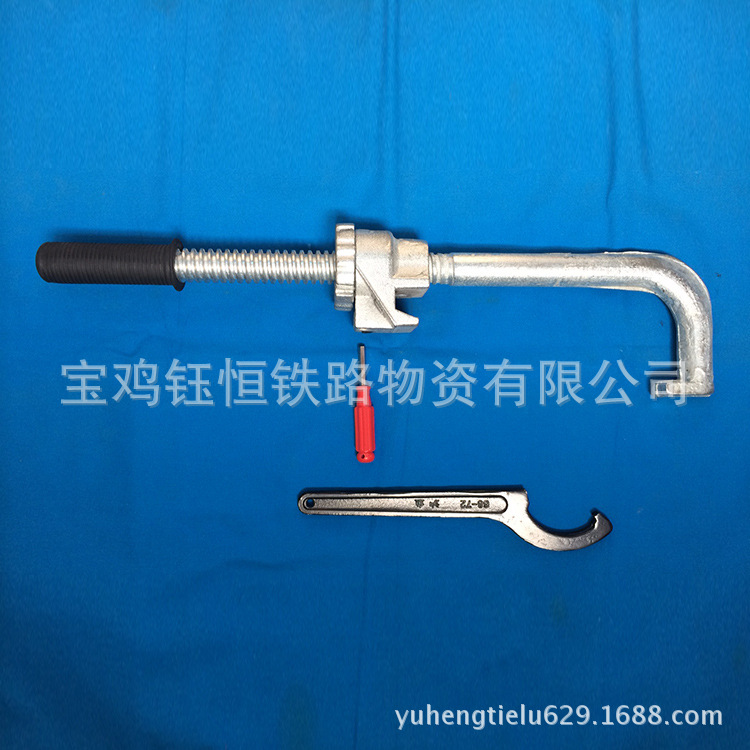

c：勾型扳手內鎖式，用手逆時針轉動調節手輪至手把處，移動卡軌座至調節手輪處，鉤鎖器鉤頭部位從鋼軌外側向內穿過，勾住道岔尖軌底部，移動卡軌座至鋼軌處，用手旋轉手輪至卡軌座，最後用勾型扳手扭緊，扭緊時手輪上凹槽處對準內鎖頂絲中心，最後用專用外六方螺絲刀扭緊，若需上二道鎖，可在卡軌座上上通用鎖，拆除時反方向操作即可。

2.斥離尖軌勾鎖器

a:頂式頂鎖器，先把頂鎖器調到最短處，頂鎖器下卡槽處卡在基本軌底邊，頂絲端部對準斥離軌，調節中部絲桿頂到斥離軌，最後用鉤型扳手扭緊，再把防松螺母鎖緊，最後把防盜罩蓋上，上鎖鎖閉。拆除時反方向程序進行。

b：支撐式，先把花手輪用手調至鉤頭處，卡塊移至手輪處，鉤鎖器頭部從鋼軌外側底部穿進，頂住斥離道岔岔尖，移動花手輪，使卡軌塊槽卡入鋼軌底部，最後扭緊並上鎖，拆除反方向操作即可。

3.可動心鉤鎖器

同形式的尖軌鉤鎖器操作方法一致。

4.交分道岔頂鎖器

同斥離尖軌頂鎖器使用方法相同。

三、鉤鎖器的使用維護保養：

鉤鎖器出廠外部已做鍍鋅、油漆塗飾處理，並對轉動部位塗油，用戶在6個月內隻需塗油即可，油漆脫落可補漆。
