產品型號：KR-HJ1
外型尺寸：3100×600×2000（mm）
抽屜尺寸：900×600（mm）
層高：420、420、360、360
層載重：800kg

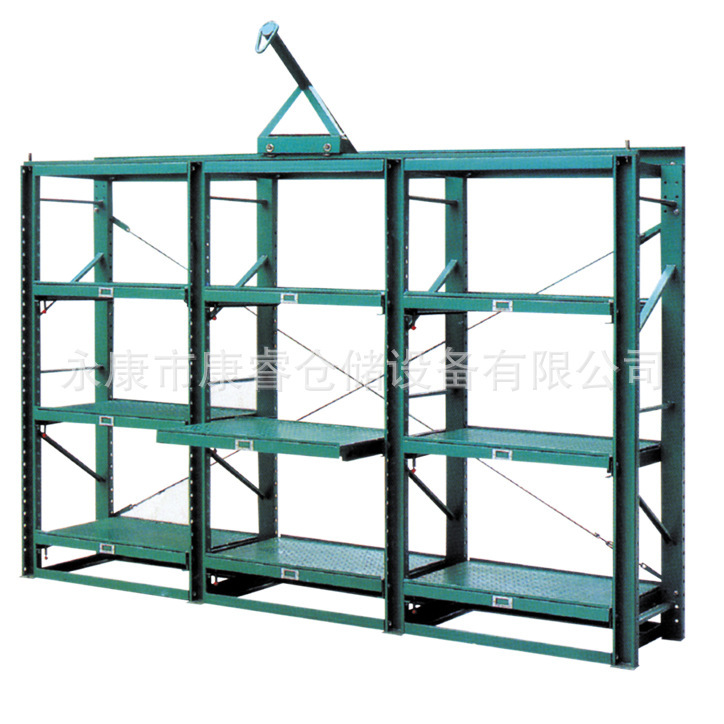

天車承重：500kg

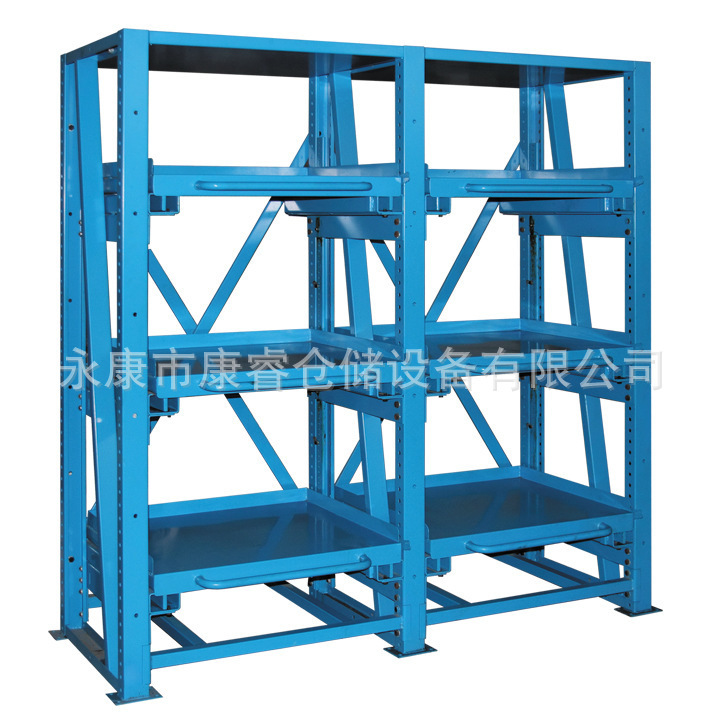

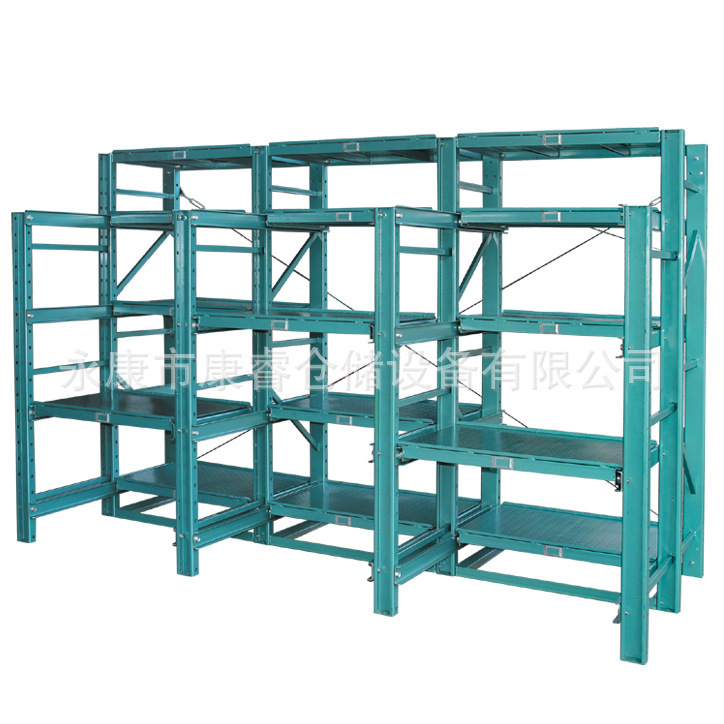

（1）抽屜式模具架特點：
1、抽板輕抽送，上下間隔隨意調節；
2、每組各有滑車，方便存取模具，質量保證，附有定保險裝置；
3、每格可存放多套模具，便於模具的保養，管理和尋找，不占空間；
4、尺寸統一，萬能百搭，可隨場地任意駁接；
5、整理廠內景觀，大大提高客戶對貴公司之肯定性；
6、產品人性化搭配隨意性強，可根據客戶要求駁接，歡迎來圖來樣定做，廠傢
（2）材料說明：
1、立柱采用95*50*2.5C型鋼。
2、立柱連接采用25X25方鋼。
3、托板支架5050*4MM角鐵。
4、抽板麵板采用2.5MM花紋板。
5、抽板滑槽采用4.00MM鋼板折彎成型。
6、軸承305型。
模具架安裝步驟：
1、將立柱擺放整齊，用調節螺桿將各立柱下端連起來。（註意：螺母暫時不要擰緊）。用固定架將各立柱上端連接起來。（螺母暫時不要擰緊）將柵板從後往前插入
2、擰緊固定架螺母，用調節螺桿調節柵板之間的間隙，安裝天車滑槽與方鐵，上完後將天車裝上。上保險螺絲（*）和背拉桿，在軸承滑槽上打黃油
3、根據需要安裝腳底固定螺絲，安裝完畢。
一.模具架類別:
1.模具架分為：a.標準型；b.帶天車型；c.重型；d.全開式；e.滑板式；f.伸收式.
2.可根據客戶要求非標訂做.
二.模具架用途:
1.用於放置各類塑膠、五金模具.
三康睿模具架特點:
1.安全可靠:附加定位保險裝置,使用安一可靠.
2.操作輕便:采購軸承組合,滑動平穩,並附有吊模裝置.
3.結構簡單:由多種組合部件組裝而成,便於折裝,運輸和組裝.
4.節省場地:占地麵積小,可存放幾十套中小型模具.
5.抽屜可承重800-3000kg(根據需要選擇).
