TD75型調心支架介紹

   TD75型調心支架一般采用角鐵折彎和銷軸通過鋼板焊接，將銷軸插到12號槽鋼的底座裡，在皮帶跑偏時，皮帶推動擋輥，擋輥帶動角鋼上的銷軸在底座裡轉動，實現自動調整皮帶跑偏的作用，當然這裡調心的安裝方向是有要求的，就是擋輥要在輸送機運行的相反方向，如圖所示。槽型邊支、中支、底板焊接而成，我們生產的支架經過拋丸噴砂後噴漆，油漆的附著力強，漆膜厚度達到0.075mm以上。可以根據不同客戶的需求生產製作異型的支架、非標支架。比如B500的國標支架，角鐵是63x63x6，我們也可以生產輕型的支架，用角鐵是5050x5或者用角鐵是63x63x4來製作。底座標準時12號槽鋼，也可以用10號槽鋼來製作。噴漆也有不同顏色和不同形式來供用戶選擇，可以是普通噴漆也可以是烤漆，烤漆顏色鮮艷，耐酸耐堿、堅硬耐磨，有不同顏色可供選擇。

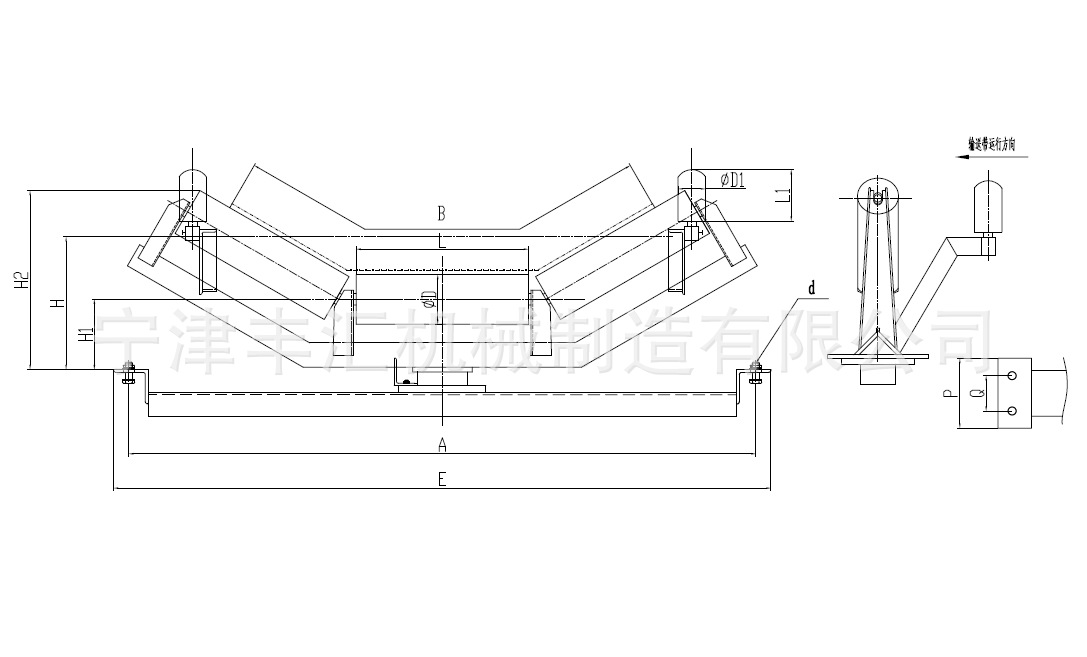

TD75型調心支架示意圖：

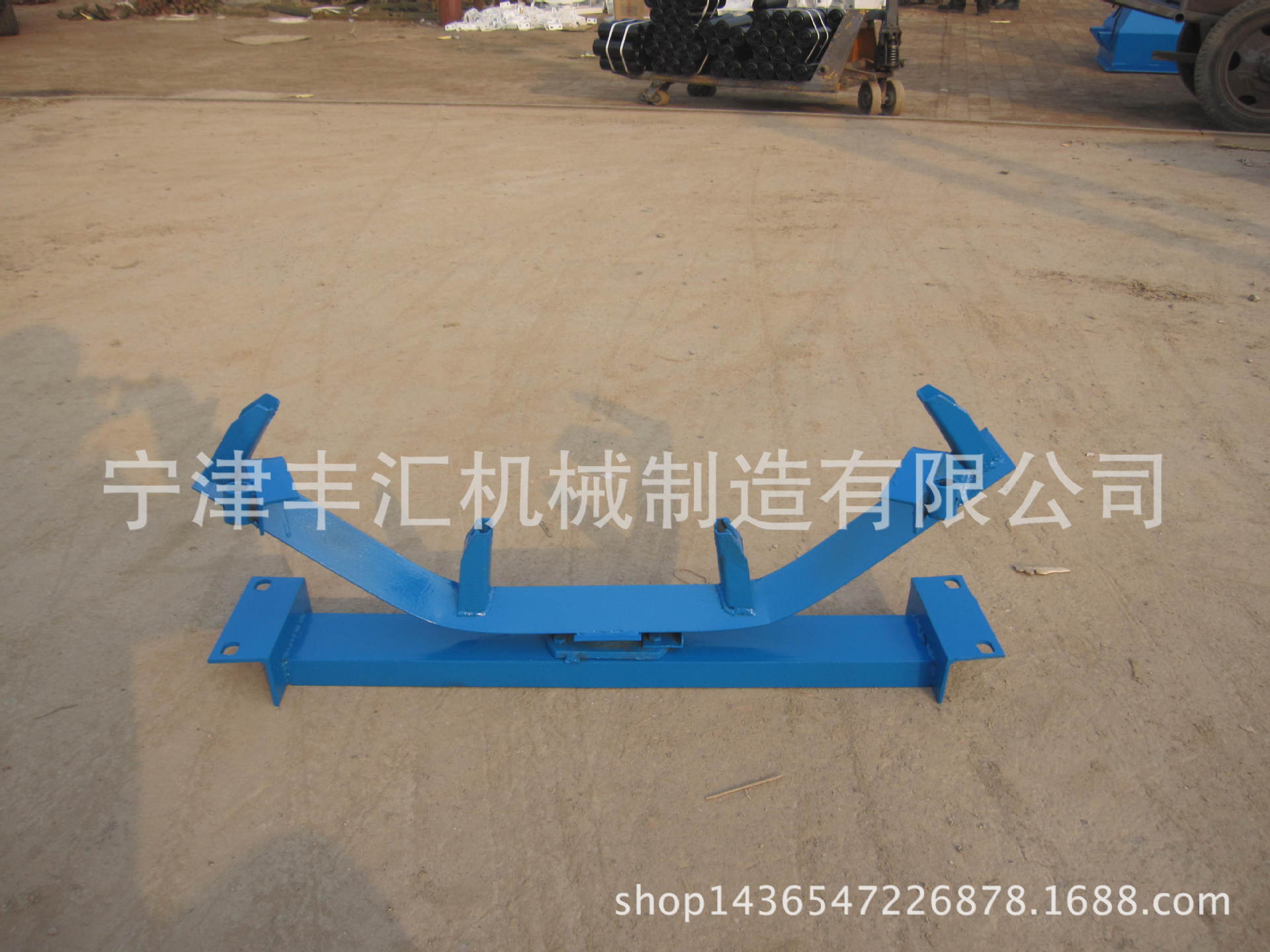

TD75型調心支架實物圖：

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
