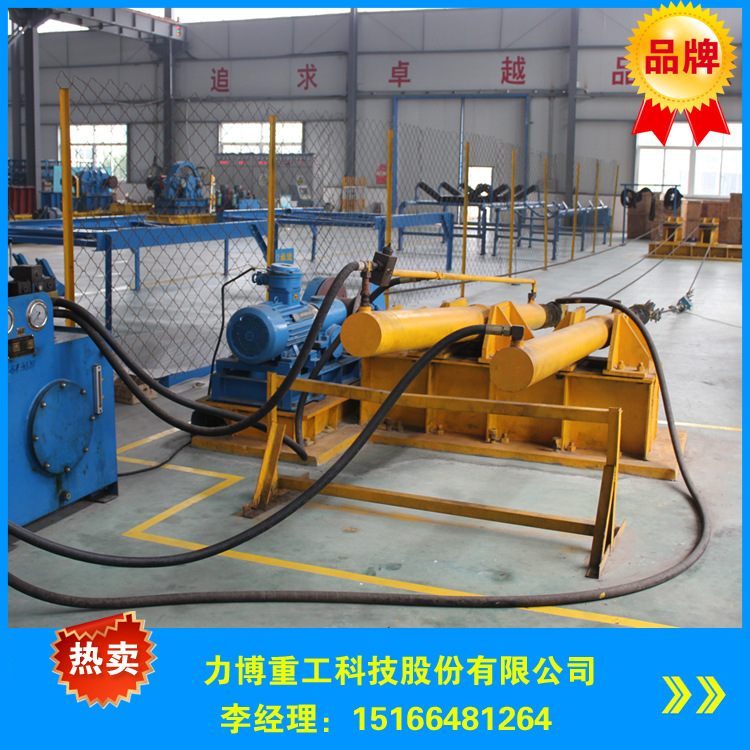

ZYJ型液壓自動張緊裝置
產品簡介
一、 主要用途
力博重工科技股份有限公司設計研發的ZYJ型液壓自動張緊裝置（以下簡稱張緊裝置）是針對我國帶式輸送機、索道等連續輸送設備而開發的一種機電液一體化設備，主要應用於帶式輸送機的自動張緊，保證輸送機的穩定可靠運行。

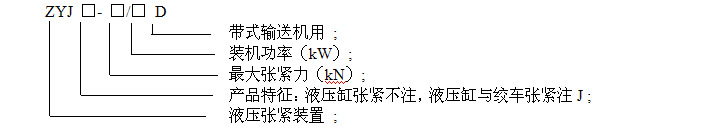

二、型號含義
示例：ZYJ-400/24D
表示液壓缸加絞車張緊形式，對張緊小車的最大拉力為400千牛（40噸），裝機功率為24千瓦。
三、使用環境
(1) 工作環境溫度不大於-20～50℃；
(2) 無顯著搖擺和劇烈振動、沖擊的場合；
(3) 環境內無足以銹蝕金屬的氣體和塵埃；
(4) 無滴水、淋水的場合；
產品的技術優勢
l 調節范圍寬：本裝置是根據帶式輸送機的特性而設計，可根據輸送機的張力需要任意調節張緊力，完全可以實現起動張緊力比正常運行張緊力大1.4～1.5倍的要求，一旦調定後，系統即可按預訂程序工作，可以減少輸送帶厚度。
l 高速的動態響應性能：本裝置動態響應快，在起動時，其輸送帶在驅動滾筒奔離點處會產生松弛現象，本裝置完全可以及時補償輸送帶的伸長量，這對於減少輸送帶動張力，減少沖擊，保證輸送機正常起動，平穩運行起到關鍵作用，它不僅可以保護輸送帶接頭，避免輸送帶受沖擊而斷帶，而且可以大大延長輸送帶的使用壽命.
l 保護功能齊備：具有斷帶時自動停止帶式輸送機和打滑時自動增加張緊力等保護功能；系統同時具備液壓系統保護、電控系統安全保護等多種功能。
l 實現無人值守：本裝置可以與帶式輸送機集控裝置“PLC”連接，完全可以實現對帶式輸送機自動張緊的遠距離控製，保證輸送機的可靠運行。
l 節能、降耗：降低輸送帶強度等級；減小輸送機的裝機功率；因而可以減少設備的初期投資，節電，節約運行成本，具有明顯的經濟效益。
產品結構和技術參數

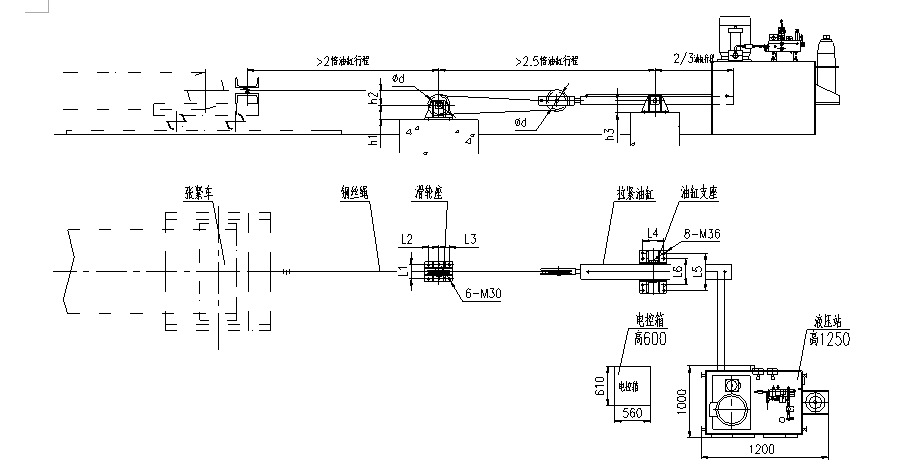

ZYJ型液壓自動張緊裝置結構示意圖及佈置圖（絞車平行佈置）

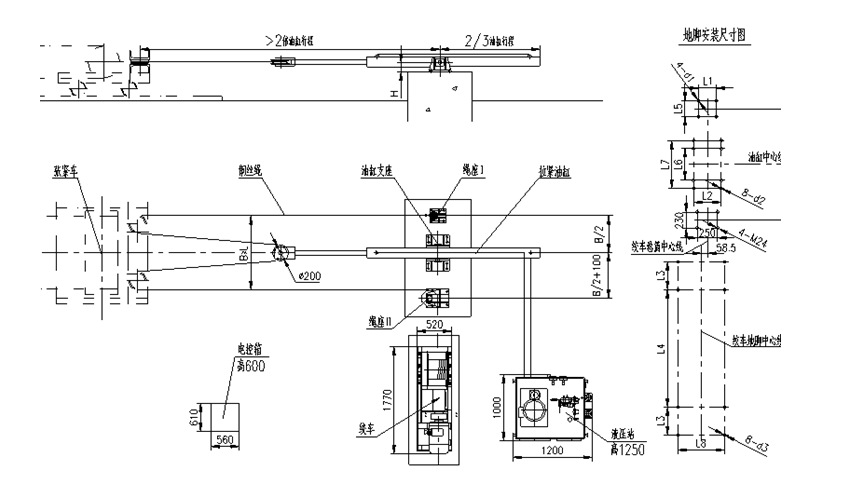

ZYJ型液壓自動張緊裝置示意圖及佈置圖（絞車垂直佈置）
主要技術參數如下表：
型號 參數 | ZYJ100 | ZYJ160 | ZYJ200 | ZYJ300 | ZYJ400 | ZYJ600 | ||||
L1(mm) | 180 | 180 | 180 | 200 | / | / | ||||
L2(mm) | 280 | 280 | 280 | 340 | 350 | 460 | ||||
L3(mm) | 280 | 280 | 280 | 280 | 280 | 280 | ||||
L4(mm) | 900 | 900 | 900 | 900 | 900 | 900 | ||||
L5(mm) | 160 | 160 | 160 | 190 | / | / | ||||
L6(mm) | 320 | 350 | 350 | 420 | 470 | 580 | ||||
L7(mm) | 480 | 510 | 510 | 640 | 670 | 900 | ||||
L8(mm) | 470 | 470 | 470 | 470 | 470 | 470 | ||||
L9(mm) | / | / | / | / | / | / | ||||
L10(mm) | / | / | / | / | / | / | ||||
H(mm) | 140 | 170 | 170 | 200 | 200 | 260 | ||||
B(mm) | ≥840 | ≥910 | ≥910 | ≥1070 | ≥1110 | ≥1110 | ||||
d1(mm) | M24 | M24 | M24 | M30 | M30 | M36 | ||||
d2(mm) | M24 | M24 | M24 | M30 | M30 | M36 | ||||
d3(mm) | M24 | M24 | M24 | M24 | M24 | M24 | ||||
對張緊小車最大拉緊力(KN) | 100 | 160 | 200 | 300 | 400 | 600 | ||||
鋼絲繩 | 直徑(mm) | 16 | 18 | 18 | 22 | 18 | 22 | |||
| 強度(N/mm2) | 1770 | ||||||||
絞車容繩量(m³) | 0.047或0.104 | |||||||||
油缸行程(m) | 1.5，2，2.5，3，3.5，4，4.5，5 | |||||||||
液壓站參數 | 液壓油 | 電機功率 | 油箱容積 | 重量 | ||||||
| 46號耐磨液壓油 | 5.5kw | 0.7m³ | 720kg | ||||||
液壓站尺寸(mm) | 長X寬X高=12001000X1250 | |||||||||
說明：1、對於拉緊行程較小，不需要配置絞車的液壓拉緊裝置，其佈置形式可以根據用戶要求針對性設計，張緊車與油缸行程比例到達3:1,2:1及1:1。
2、表中鋼絲繩直徑、及絞車為標準配置，根據客戶具體情況有改動。
產品現場應用案例
2006年，我公司為海螺水泥集團長距離帶式輸送機（具體參數為：運量：1800t/h；長度：9800m；速度：3.15m/s；功率：3*800kW）提供液壓拉緊裝置，根據需要設定張緊力，使皮帶機保持恒力張緊狀態，同時產品響應速度快，動態性能好，及時補償輸送帶彈塑性變形。

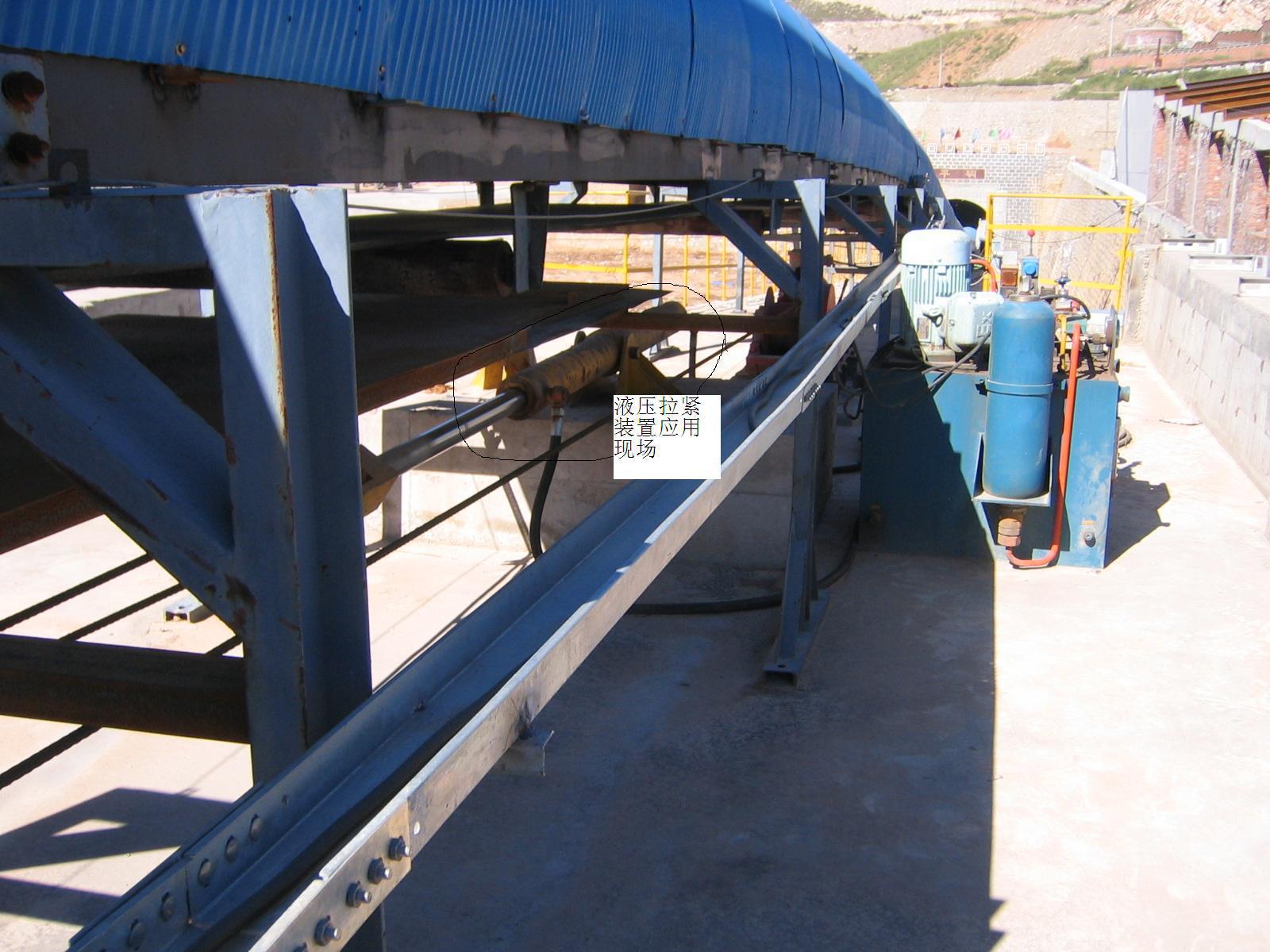

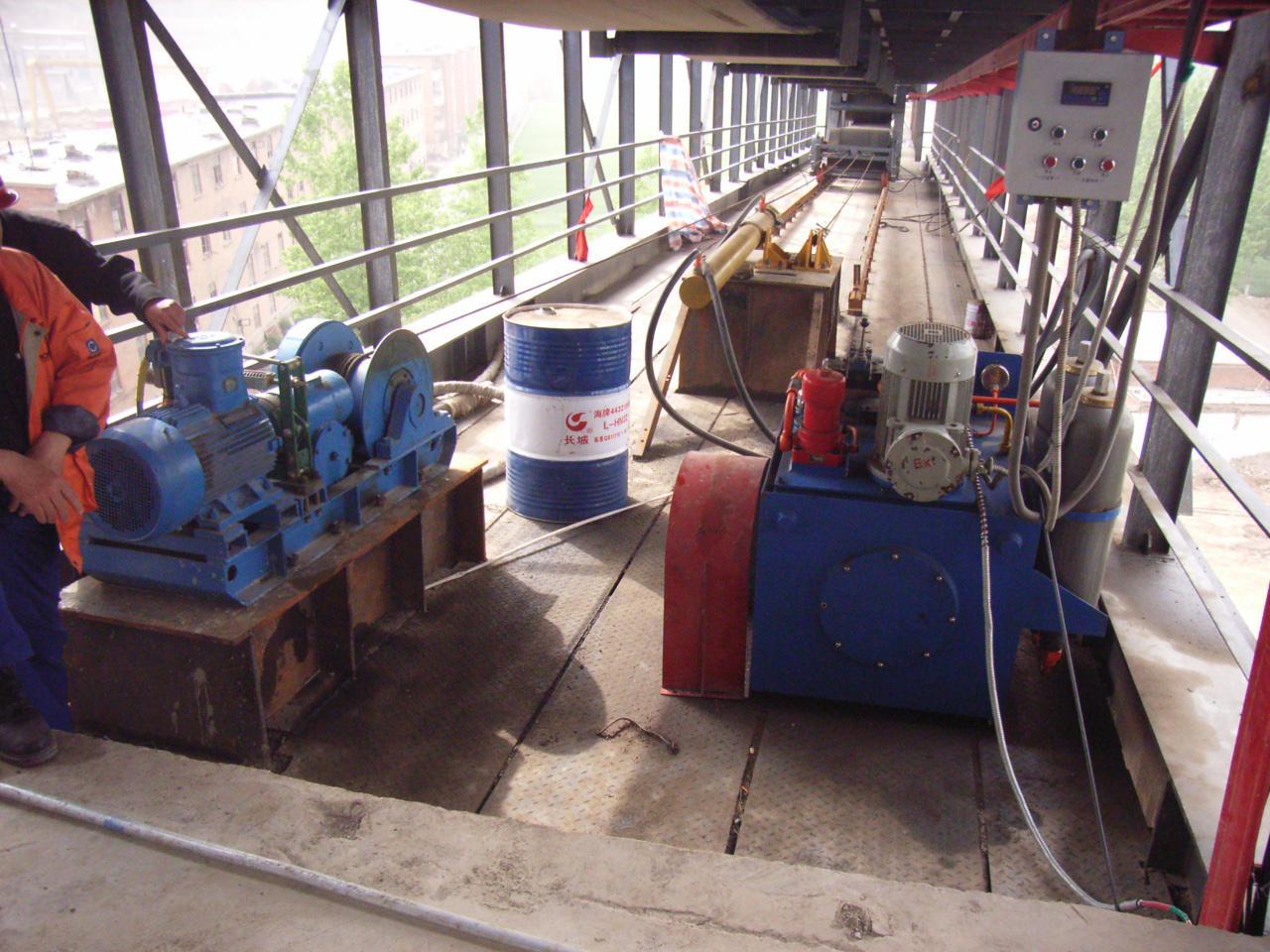

圖片1-液壓拉緊裝置的應用現場
2013年4月，公司為冀東水泥集團設計生產瞭一條長度為1575米，運量1200t/h，傾角為-12°，帶速為2.5m/s的下運帶式輸送機，其中采用公司自主研發的液壓張緊裝置，實現瞭皮帶機的良好運行。

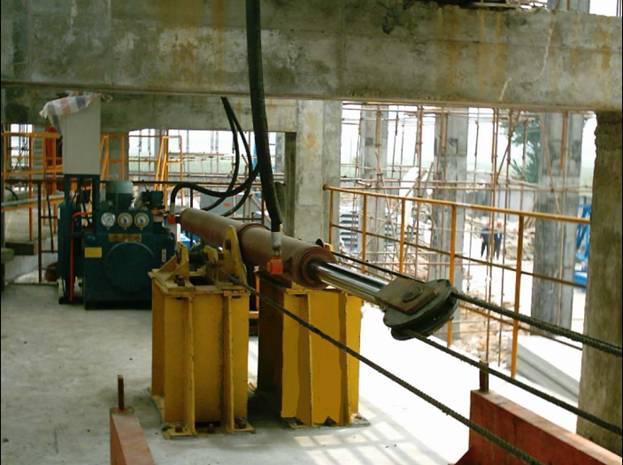

圖片2-液壓張緊裝置的現場應用
截止到現在，力博重工科技股份有限公司設計研發的液壓張緊裝置在水泥廠，煤礦，電廠港口碼頭等行業成功應用瞭約3000套
力博重工科技股份有限公司位於美麗、壯觀的泰山腳下，是集產學研一體化的國傢高新技術企業，專業從事散料輸送裝備的成套研製，特別是帶式輸送機及圓形料場堆取料機的整體、關鍵部件及關鍵技術的研發設計，註冊資本12000萬元，是目前我國規模大、技術裝備水平高、產品成套服務全、綜合實力強的散料物流輸送領域裝備製造企業。公司目前下設：力博重工科技股份有限公司寧陽分公司、泰安英迪利機電科技有限公司、山東歐瑞安電氣有限公司、成都力博輸送機械設備有限公司、力博恒遠國際機電工程有限公司(北京)、貴州力博裝備有限公司。
公司努力做到與時俱進，不斷進行技術的革新，這使得公司一直具備著獨立雄厚的技術力量。諸如公司開發的YNRQD系列液粘軟起動裝置，KPZ系列可控盤式自冷製動裝置以及YZL系列液壓拉緊裝置以優異的技術性能和應用性能獲得瞭國傢相關部門的肯定。
公司在大傾角上運帶式輸送機、大傾角下運帶式輸送機、長距離帶式輸送機、線摩擦多點驅動帶式輸送機，彎曲帶式輸送機的開發設計方麵達到國內領先水平。國內很多大型企業選擇使用我公司的產品，例如華能集團、神華集團、新汶礦業集團、淮南礦業集團、泰山中聯水泥有限公司、山水水泥集團等等。我公司產品得到廣大用戶的一致好評。
公司承接各種帶式輸送機的研發與製造，特別是長距離變坡、轉彎、多點驅動帶式輸送機，大傾角上、下運帶式輸送機的研製；承接帶式輸送機計算機網路化智能控製系統設計、計算機集控系統設計及其它機電液方麵的課題等。
選擇力博就是選擇科技，選擇力博就是選擇共贏 !
    |
聯系人：李經理
聯系電話：15166481264
聯系地址：山東泰安市省寧陽縣經濟開發區
