適用范圍:
適用於有支撐頂麵(室內)場所上下吊運材料,三立柱結構,承重更強勁,不受窗口大小限製,貨物自動直滑進屋,操作簡單。安裝方便,使用更安全。避免瞭人工探出窗外掛鉤。方便靈活。
主要特點:
可以在30厘米寬的小窗戶內使用,深出窗外距離1.6米,速度快.是全國直軌式小吊機維一的合格生產傢.使用安全可靠,性能穩定.功能齊全。

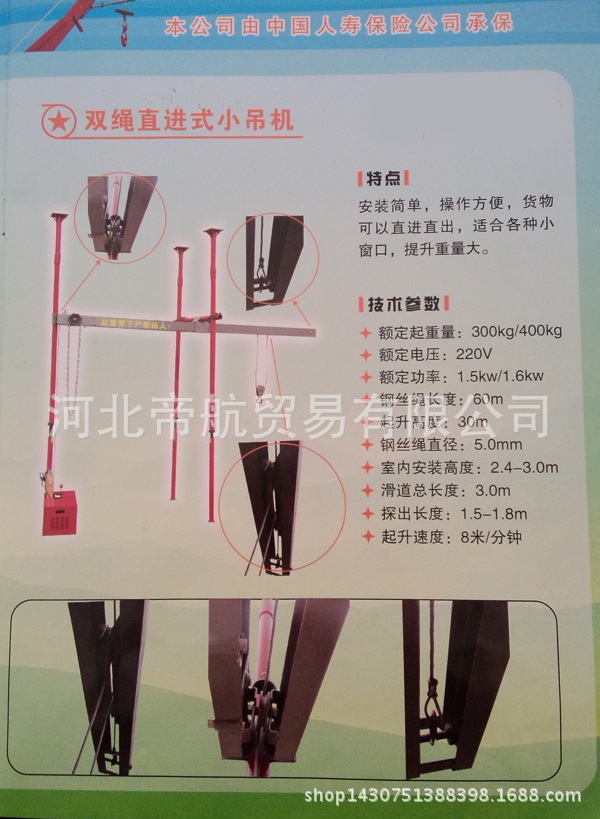

雙繩直滑吊運機
技術參數
型號:HZ300Z/ HZ400Z/ HZ500Z
重量:95kg/ 97kg/ 110kg
電壓:220V
功率:1.5kw/ 1.7kw/ 2.2kw
鋼絲繩長度:30m
鋼絲繩直徑:5mm/ 5mm/ 5mm
額定起重量:280kg/ 380kg/ 480kg
材料:立柱直徑52mm/ 壁厚6mm 采用優質無縫鋼管
安全等級:★★★★★
主桿鋼管:采用國標無縫鋼管,直徑52mm, 壁厚6mm ,目前國內同行業均無此配置!鋼管厚,材料好,性能穩定,安全耐用,表現卓越!
離合器:帶有防脫離裝置,起吊貨物時不會出現脫檔.高空墜物下滑等現象!
滑輪:采用高強度圓鋼耐磨(非鑄鐵)滑輪,大大的增強瞭該機在使用上的安全系數!
電機:國標.優質.正廠銅芯電機,動力強勁,表現出眾!有斷電自動保護裝置,斷電即剎車!
我廠采用LSD技術國內首創安全型小吊機----為你的安全保駕護航!

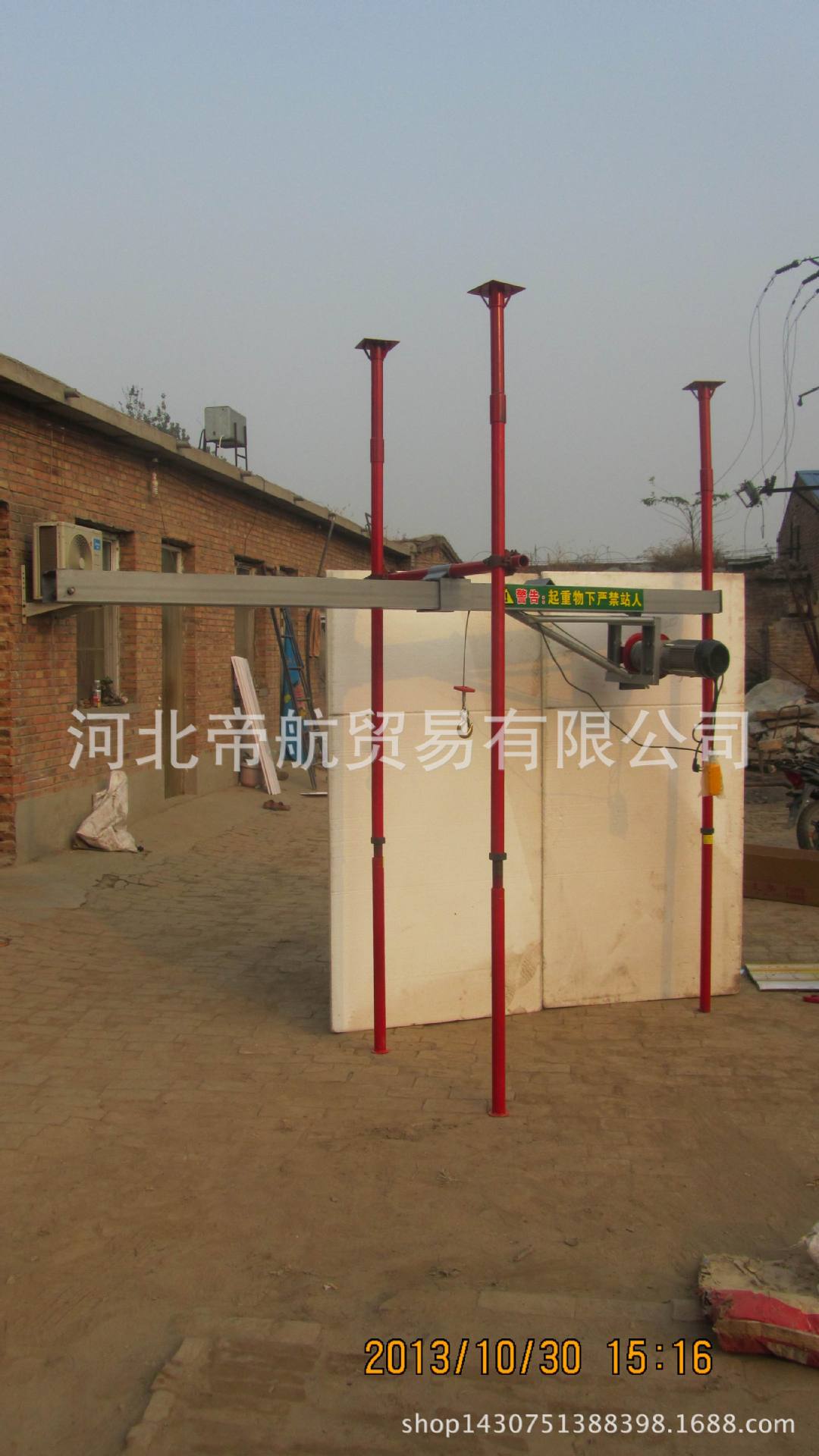

單繩直滑吊運機

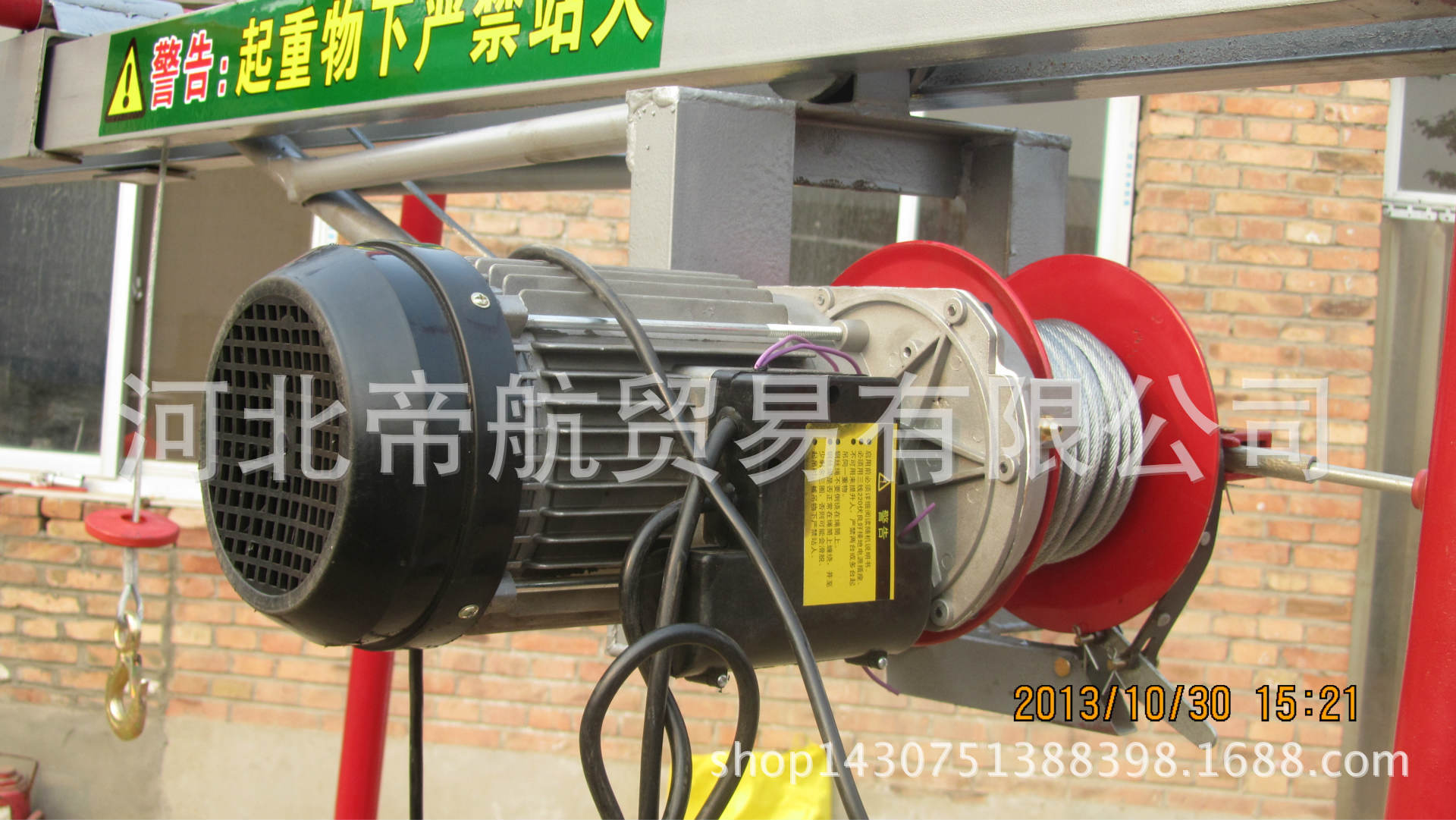

吊運機電機主機
直滑王吊運機采用世界先進的滑動軌道和滑動小車,性能優越,明顯優於國內的所有款型直滑式吊運機,滑動軌道每米僅重8kg,吊重越多滑動性越好。
一、概述
歡迎您使用春之雨直滑型吊運機,本產品采用進口滑道材料和優質滑輪,獨特的專利設計,特別適合於小窗口中使用。直滑式吊運機主要適用於高層建築的吊運作業,諸如各種建築材料、裝潢材料的吊運,特別是對樓不便搬運的木板、木工板等長寬材料 更具有其獨特的優勢。同時,也可用於機械加工車間的工件上下機床、傢電廠、食品廠的生產裝配線、車庫以及傢庭吊運物品等方麵。
二、結構原理
本吊運機由動力裝置和支架兩部分組成。
1、動力裝置由電動機、減速器、離合器、製動器、繩筒及鋼絲繩等組成。電動機為傍磁式單相電容電動機,設計有斷電即製動的結構;減速器為兩級齒輪減速,固連於電機;離合器、製動器與繩筒裝為一體, 但離合器處於脫離狀態時, 可實現快速下降,操作製動器可控製下降速度以避免發生沖擊,用戶可根據需要配備吹風機進行強製冷卻。
2,支架部分由直滑臂、立柱及滑動小車組成,動力裝置固定在滑動小車上,滑動小車在直滑臂內滑動。操作按鈕起動器實現電機正反轉可將鋼絲繩卷繞、放開,並通過支架部分滑輪起吊,下放物件來完成吊運作業。
三、主要特點
1、攜帶方便,本產品體積小、重量輕、小巧玲瓏、結構緊湊、攜帶方便。
2、安裝簡便,5分鐘就可安裝好。采用進口滑道材料,自重輕、滑動靈活。
3、吊運速度快,4秒提升1米,10層樓3分鐘就可打來回,配用"專用工具"吊運速度驚人,並且樓層越高優勢越大
4、適用范圍廣,采用220伏單相電源,用於裝璜公司、吊運公司、安裝公司、搬傢公司、工廠車間、修理部門、倉儲庫房等多種行業及居民傢庭。同時還有廣泛的使用場所,安裝於房頂,可利用角手架安裝於大型工程工地,也可代替龍門吊運於小型建築工程。能安裝防護網、廣告牌,也能做樓頂防水現澆工程;能修井修泵還能存放水果、曬糧 ……
5、容易操作、安全可靠。一個小時就可以學會操作機器,按本說明書操作,若操作中發現問題,起吊物件應立即下放,不會出現問題,可確保操作安全。
四、安裝
①按照圖片所示組裝支架部分;②組裝直滑臂;③將立柱支好後,固定直滑臂;④調節好直滑臂的高度,並使立柱垂直於地麵;⑤三立柱吊運機須將後麵立柱支撐於天棚和地麵之間,保持垂直,並擰緊螺母,4立柱吊運機尾部必須壓好配重;⑥將主機固定到滑動小車上;⑦將滑動小車插入直滑臂內。
五、使用
直滑型樓房吊運機裝好後,上下各有一人即可進行吊運作業。若環境溫度過高會導致電機冷卻受阻,電機發熱到熱敏開關動作臨界值時,開關分斷,使電機得到保護。使用過程中還應特別註意以下兩點:
1、吊運前一定檢查機器是否安裝牢固,室外型使用的須壓好配重。在以後的吊運作業中,還應該經常檢查是否松動。
2、離合器的結合與脫離操作一定要在空負荷狀態下進行,並要保證行程到位。
3、不允許帶負荷脫開離合器下滑。
4、行程開關是作為安全限位使用的,不能代替工作開關經常使用。
5、進行吊運作業時,樓上樓下的工作人員要緊密配合,佩戴防護用品,嚴禁吊運過程中重物下站人。嚴禁吊運過程中重物下站人。
六、操作註意事項:
1 、每班工作前應檢查各緊固件是否鎖緊、鋼絲繩卡頭是否卡緊;不得有松動脫落現象及整機檢查是否正常。
2 、各傳動件應經常加註機油或潤滑脂作業,如發現有不正常的響聲,則應註意觀察各部件是否正常或軸間隙是否調好,如有問題,應該停止操作糾正修復或更換零件、軸承等方可使用。
3 、卷繩筒內鋼絲繩,應該常塗以潤滑脂,並經常檢查鋼絲繩有否斷股,斷絲,起毛等現象,如有應及時更換。
4 、對電氣部分應該常檢查開關,觸頭,及時清除灰塵及更換故障元件,註意電氣系統安全,避免觸電漏電發生。
5 、安裝電線路時需要安裝一隻漏電保護器。
6 、作業時,如發現起吊升降失靈,應及時修復減速機,以確保反自鎖及時,安全可靠
7 、在臂端設有行程開關以防操作失誤或按鈕失靈而造成的起吊過位事故。
8、經常檢查焊點是否開焊,發現問題及時解決。嚴禁帶病工作。
9 、升降機起吊應註意周圍凡有影響其吊裝作業所伸出的障礙物,模板、鋼筋和其他障礙物必須除去,以便吊裝作業能暢通、無阻卡攀牽等現象。
10 、高壓電線、水泥、砂漿攪拌機,應遠離吊機作業點 10 米以外,以防止砂石、磚頭、脫落飛濺等現象。
11 、配備二名專業操作人員,進行實地作業,提吊,升降工作時嚴禁一切其他人員進入工作場所,起吊到 1 米高時其他人員應立刻離開場地,如遇行人通道應嚴禁通行,以確保安全。操作時身腰須綁上安全帶在固定在固定物上,保障操作者的安全。切勿在機身上!!!
12 、作業前,應啟動電源,空載作業檢查各傳動件是否正常,後麵是否以吊 1 壓 6 比例壓好重物並註意觀察操縱系統是否及時,可靠。
13 、如遇電壓偏低,則應減少起吊重量和起吊高度,以確保電機負荷正常。
14 、支撐組合架,用鋼絲繩加固加起四處。
15、室內外通用型直滑吊運機尾部配重可以壓到斜拉桿上。
七、維修保養
1、鋼絲繩的纏繞應排列整齊,密實,緊靠,並經常檢查其磨損情況,如有問題,應立即更換。
2、停機時,應處於空負荷狀態,不能將重物長時間滯留在空中。
3、使用中,應經常檢查設備有無異常聲音。
4、電動機製動器出現停車下滑時,可拆下風罩,風葉。打開後蓋,將自動彈簧下墊一適當墊片
5、累計使用500小時就應進行一次保養,清理臟污,補充潤滑脂,調整緊固螺栓。
特別註意:嚴禁空機吊重物!嚴禁吊人!
吊運過程中下方空間嚴禁站人!
嚴禁超載以免損壞機器
室內外通用型嚴禁無配重吊運!吊運前必須壓好配重!!
