一、NE型板鏈鬥式提升機產品概述：（圖）

之所以說NE型板鏈鬥式提升機是垂直提升設備應用最廣泛的，是因為NE型板鏈鬥式提升機能夠輕松把石灰石、水泥熟料、石膏、塊煤等中、大塊和具備磨琢性的物料進行垂直輸送。需要指出的是，這些物料在輸送過程中，溫度不得超過250℃。

二、NE型板鏈鬥式提升機工作原理:（圖）

NE鬥式提升機系流入式喂料，物料流入料鬥內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

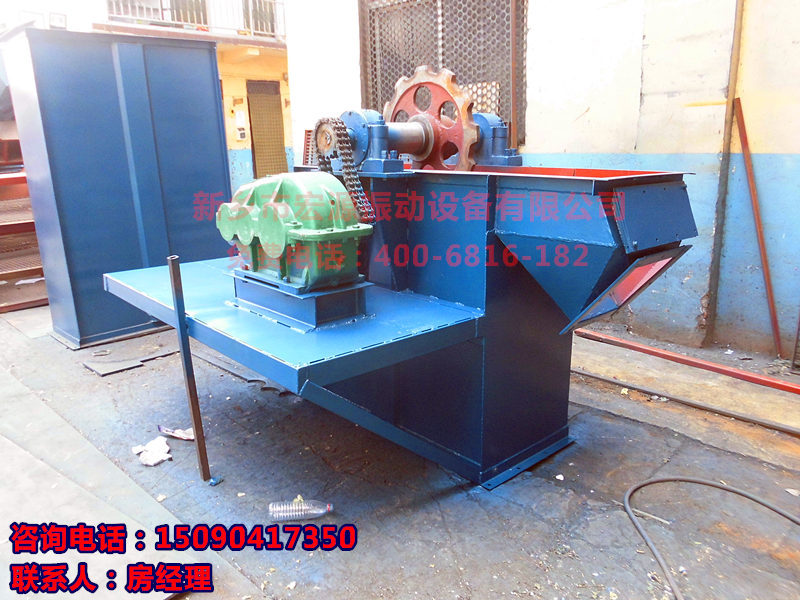

三、NE型板鏈鬥式提升機主要結構：（圖）

NE板鏈鬥式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料鬥和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。

四、NE板鏈鬥式提升機主要特點：（圖）

1、提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少。不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250度。
2、輸送能力大。該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。

3、驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型佈置的大容量料鬥輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈鬥式提升機的70%。
4、使用壽命長。提升機的喂料采取流入式，無需用鬥挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少瞭機械磨損，輸送鏈采用板鏈式高強度耐磨鏈條，大大延長瞭使用壽命。正常使用下，輸送鏈使用壽命超過5年。

5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈式高強度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40M)。
6、密封性好。環金污染少。
7、運行可靠性好。先進的設計原理，保證瞭整機運行的可靠性，無故障時間超過瞭3萬小時。
8、操作、維修方便、易損件少。

9、機械尺寸小。與同等提升量的其它各種鬥式提升機相比，這種提升機的機械尺寸較小。
10、結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
11、使用成本低。由於節能和維修少，使用成本極低。

五、NE型板鏈鬥式提升機外形示意圖：

六、NE型板鏈鬥式提升機工作部件特點：（圖）

1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料鬥回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒麵淬火HRC40~48。
5、板鏈：鏈板采用 45 # HRC36~42 。
a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；b 、采用較低的鏈速度(o．5米/秒)；c、 采用大容量的料鬥和較小的鬥距，驅動功率低且輸送量大。尤為適應提升破碎後的石灰石和水泥熟料(≥NE50)。

七、NE型板鏈鬥式提升機主要技術參數：

表一：

表二：

八、NE型板鏈鬥式提升機部件：

九、售前咨詢：

1、如果你對我公司的產品感興趣，有購買意向，我們可以為你提供詳細資料，可以來電咨詢，以便你對我們產品做詳細的瞭解，也可以滿足客戶的要求到使用現場去參觀。
2、我們可以根據你的要求為你設計適用於你生產的產品，根據客戶需求，指導客戶針對具體產品進行型號選擇和配置選擇。

十、售後說明：

提高客戶整體價值，讓客戶無後顧之憂，我公司的所有產品從你購買日起保修期為一年，在保修期內我公司派專業技術人員及時上門無償維護。
