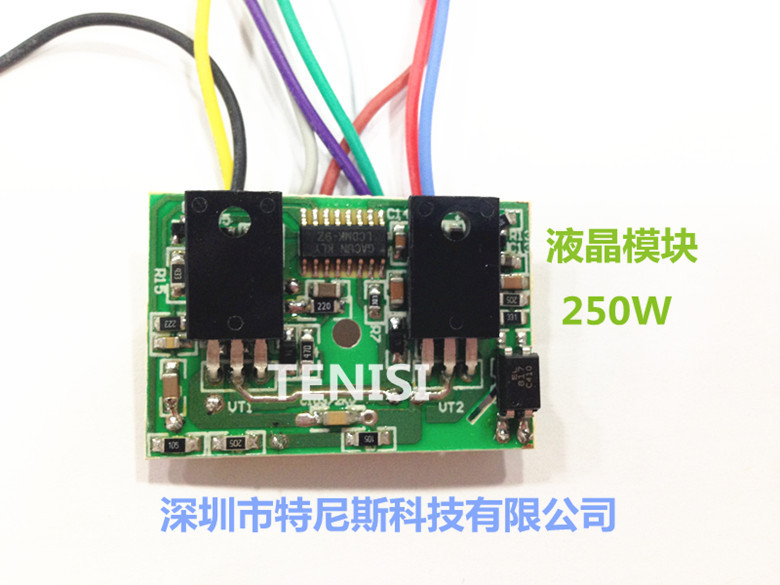

主電源400V/300V供電250W52-55寸全智能LCD液晶電視電源修復模塊
經過多機型的實機“臨床”負載反復試驗，終於研發出（除少量電源用厚膜IC電路外），其他根本都能適用的55寸以下的全智能開關電源模塊，不管原機主電源是300V沒有PFC還是400V有PFC的工作模式的電源，本系列主電源模塊都能適應；是300V轉400V的升壓型模塊，更是采用全智能化，兩系列產品，接線安裝好後開機卻可，不需調節，自動跟蹤，根本解決維修LCD液晶電視開關電源經常要換整片電源板的難題！
系列LCD液晶電視（LLC諧振）開關電源全智能模塊使用說明書
TENISI-LCDMK-9Z系列(150W-320W/55寸-32寸共用)
本系列模塊(工作直流主電壓適應300V和400V) 是專為維修LCD液晶電視和顯示器的LLC諧振電源損壞修復而設計，系列產品中除社會上少部分主電源是使用厚膜IC電路外，其他是使用單變壓器和串聯雙變壓器諧振電源電路的主電源都能使用，且模塊能在+300V及+400V中通過本模塊接線中的黃線來控製使用，使用最大功率可以達到320W，最小功率也有150W，隻要按原機的實際功率來匹配使用，定當讓各位同仁輕松修復液晶電源，本系列產品具有體積小,安裝簡單, 使用基本實現全智能化，附加價值高等優點，是維修市場中對LCD液晶電視電源維修的重大變革，歡迎使用！
*安裝說明:
(1)首先要檢驗判斷要維修的電源是屬於+300V還是+400V的哪款工作模式電源，在檢測好+300V或+400V直流電壓是正常後, 再確認開關變壓器和次級外圍零部件是正常後,再確認負載沒有短路故障的情況再進入下麵操作。.
(2) 先拆掉原機上兩隻MOS管, 把本模塊兩隻MOS管靠緊散熱片, 然後用螺絲鎖固定在散熱片上（鎖螺絲不能壓得太緊，否則模塊會鎖螺絲不能壓得太緊，否則模塊會損傷損傷）.
(3) 按圖把打叉處在實際電路中斷開, 並按圖所示把模塊各顏色線對應接好, 絕對不能接錯，在反復對證不會接錯後，才可開機，切切！ 模塊引線在不必要情況下不能延長. 否則會影響正常工作.
*各引線接法說明：
1、紅線：接主電壓+300V(沒有PFC). 或主電壓+400V(有PFC)
2、黑線: 接負極, 即功率管熱地.
3、灰線: 接諧振變壓器初級與諧振電容連接的一端.
4、藍線: 接諧振變壓器初級與兩隻MOS管連接一端.
5、綠線: 接原機光耦1腳,( 原機穩壓光耦拆除)
6、白線: 接原機IC供電端（原機IC供電腳切斷）10V-18V. ( 原機啟動電容要保留)
7、黃線:主電壓是+400V(有PFC)不用接, 主電壓是+300V供電接+300V.
8、紫線: 接原機光耦2腳. ,( 原機穩壓光耦拆除)
9、棕線: 接大電解電容負極(即熱地)
註意：本模塊安裝時一共斷開7處，接線不能接錯，一旦接錯，一開機就會燒壞！
