功率模塊輸入的直流電壓（Ｐ、Ｎ之間）一般為260V-310Ｖ左右，而輸出的交流電壓為一般不應高於２２０Ｖ。如果功率模塊的輸入端無３１０Ｖ直流電壓，則表明該機的整流濾波電路有問題，而與功率模塊無關；如果有３１０Ｖ直流電壓輸入，而Ｕ、Ｖ、Ｗ三相間無低於２２０Ｖ均等的交流電壓輸出或Ｕ、Ｖ、Ｗ三相輸出的電壓不均等，則可初步判斷功率模塊有故障

   但有時也會因電腦板輸出的控製信號有故障，導致功率模塊無輸出電壓，維修時應註意仔細判斷。（可使用部件替換法）

   在未連機的情況下，也可用測量Ｕ、Ｖ、Ｗ三相與Ｐ、Ｎ二相之間的阻值來判斷功率模塊的好壞。測量方法如下：

1、用指針萬用表的紅表筆對Ｐ端，用黑表筆分別對Ｕ、Ｖ、Ｗ端，其正向阻值應為相同。如其中任何一相阻值與其它兩相阻值不同，則可判定該功率模塊損壞；用黑表筆對Ｎ端，紅表筆分別對Ｕ、Ｖ、Ｗ三端，其每項阻值也應相等。如不相等，也可判斷功率模塊損壞。應更換。

2、用電子萬用表時方法與指針萬用表正好相反，用電子萬用表紅色表筆對N端，黑色表筆對U、V、W，其阻值應相同。黑色表筆對P端，紅色表筆對U、V、W，其阻值應相同。（此方法由合肥技術服務中心王永見老師提供）

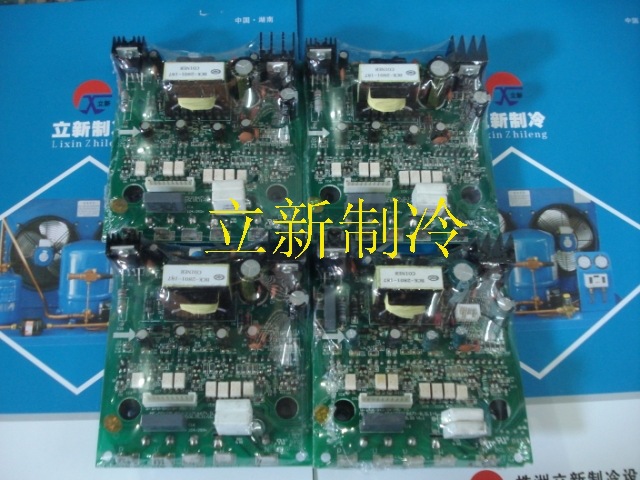

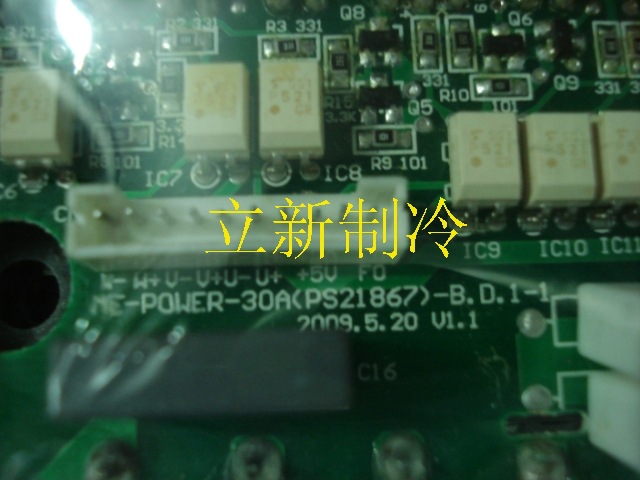

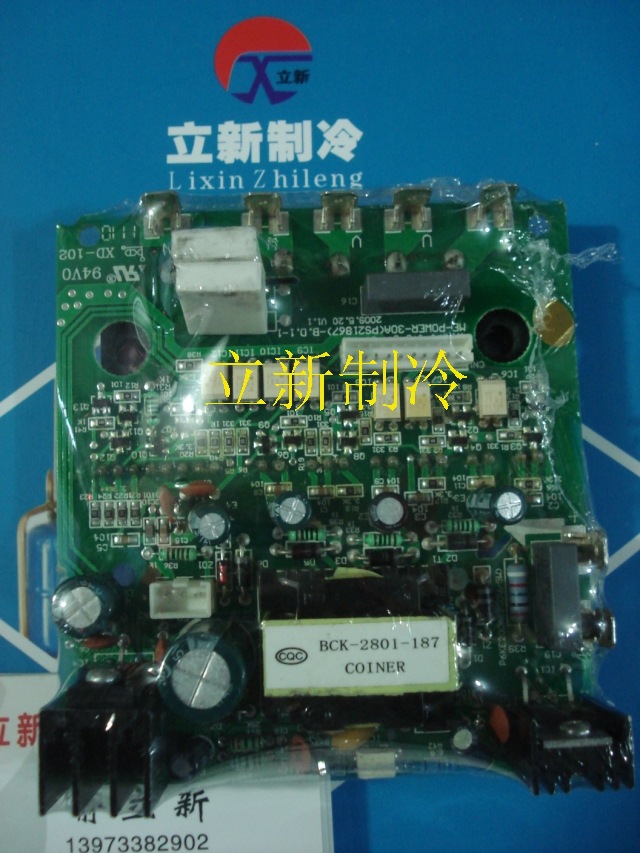

3、功率模塊的連接線序問題：無論何種型號，普通功率模塊基本上具有七個連接點“P、N、U、V、W、10芯連接排、11芯連接排（部分機型可能沒有）”芯(功率模塊帶電源開關的沒有），維修人員在更換模塊前，務必用紙筆記下不同線色對應於哪一個名稱的連接點，以便再次連接時可以一一對應不會出現錯誤，特別提醒，不同的模塊七個連接點位置會有很大的差異，切不可隻記連線位置！七個點中：“P”用來連接直流電正極，在有些模塊中也可能標識為“＋”；“N”用來連接直流電負極，在有些模塊中也可能標識為“-”；“U、V、W”為壓機線，多數按照“UVW--黑白紅”的順序進行連接，但也有很多例外（如變頻一拖二），建議按照外機原理圖進行連接；“10芯連接排”是模塊的控製信號線，該線有反正之分，已經通過端子的形狀進行限定，安裝時應確保插接牢固；“11芯連接排”是模塊驅動電源，有的機型可能沒有，該線也分反正，已經通過端子的形狀進行限定，安裝時確保插接牢固，請維修人員註意，“P、N、U、V、W”任意兩條線連錯，隻需要一次開機上電就會造成無法預料的模塊損壞。

!!註意：更換模塊時，切不可將新模塊接近有磁體，或用帶靜電的物體接觸模塊，特別是信號端子的插口，否則極易引起模塊內部擊穿。
