公司簡介：

深圳年豐達科技有限公司是專業生產紅外線超薄遙控器廠傢。適用各種電子電器產品，例如：足浴器、足浴盆、洗腳盆、足療機等按摩器材遙控器，數位相機、數位攝影機遙控器，LED燈飾燈具控製器遙控器，LCD遙控器，傢用電器遙控器，數位相框遙控器，高檔音箱遙控器，風扇遙控器，安防遙控器，汽車方向盤遙控器，硬碟播放器遙控器，MP3MP5遙控器，高清播放器遙控器，空氣凈化器遙控器......等產品。深圳健勤有限公司擁有完整、科學的質量管理體系。深圳年豐達科技有限公司的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨深圳年豐達科技有限公司參觀、指導和業務洽談。

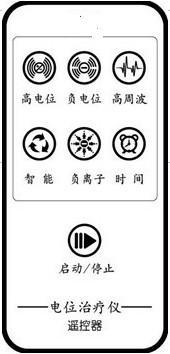

 產品描述:

遙控器的系統介紹及編碼：

 1、 紅外遙控系統

通用紅外遙控系統由發射和接收兩大部分組成。應用編/解碼專用集成電路芯片來進行控製操作，如圖1所示。發射部分包括鍵盤矩陣、編碼調製、LED紅外發送器；接收部分包括光、電轉換放大器、解調、解碼電路。

圖1 紅外線遙控系統框圖

2 、遙控發射器及其編碼

       遙控發射器專用芯片很多，根據編碼格式可以分成兩大類，這裡我們以運用比較廣泛，解碼比較容易的一類來加以說明，現以日本NEC的uPD6121G組成發射電路為例說明編碼原理（一般傢庭用的DVD、VCD、音響都使用這種編碼方式）。當發射器按鍵按下後，即有遙控碼發出，所按的鍵不同遙控編碼也不同。這種遙控碼具有以下特征：

         采用脈寬調製的串行碼，以脈寬為0.565ms、間隔0.56ms、周期為1.125ms的組合表示二進製的“0”；以脈寬為0.565ms、間隔1.685ms、周期為2.25ms的組合表示二進製的“1”，其波形如圖2所示。

圖2 遙控碼的“0”和“1” （註：所有波形為接收端的與發射相反）

       上述“0”和“1”組成的32位二進製碼經38kHz的載頻進行二次調製以提高發射效率，達到降低電源功耗的目的。然後再通過紅外發射二極管產生紅外線向空間發射，如圖3所示。

圖3 遙控信號編碼波形圖

       UPD6121G產生的遙控編碼是連續的32位二進製碼組，其中前16位為用戶識別碼，能區別不同的電器設備，防止不同機種遙控碼互相乾擾。該芯片的用戶識別碼固定為十六進製01H；後16位為8位操作碼（功能碼）及其反碼。UPD6121G最多額128種不同組合的編碼。

       遙控器在按鍵按下後，周期性地發出同一種32位二進製碼，周期約為108ms。一組碼本身的持續時間隨它包含的二進製“0”和“1”的個數不同而不同，大約在45～63ms之間，圖4為發射波形圖。

圖4 遙控連發信號波形
       當一個鍵按下超過36ms，振蕩器使芯片激活，將發射一組108ms的編碼脈沖,這108ms發射代碼由一個引導碼（9ms）,一個結果碼（4.5ms）,低8位地址碼（9ms~18ms）,高8 位地址碼（9ms~18ms）,8位數據碼（9ms~18ms）和這8位數據的反碼（9ms~18ms）組成。如果鍵按下超過108ms仍未松開，接下來發射的代碼（連發碼）將僅由起始碼（9ms）和結束碼（2.25ms）組成。

                    圖5 引導碼                                                    圖6連發碼

衷心祝您：工作順利、身體健康、購物愉快  ！
