太陽能單軸跟蹤控製器使用說明書

一、主要技術參數：

1. 跟蹤方式：單軸跟蹤全自動
2. 工作電壓：DC12V 、DC24V
3. 跟蹤精度：±2°
4. 最大跟蹤角度：90°（-45°～+45°，默認90°）
5. 限位開關介面：2個
6. 接入限位開關常態：常開
7. 工作環境溫度：-30～80°C
8. 適合范圍：斜單軸跟蹤，平單軸跟蹤，槽式發電跟蹤、單軸傢用電發系統等。

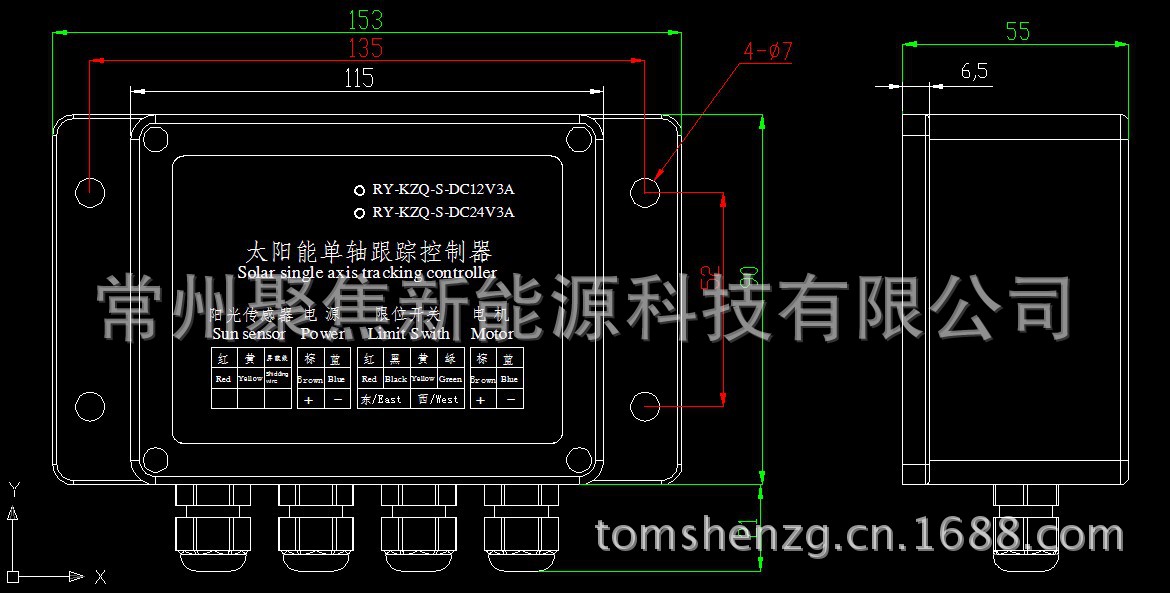

二、外形尺寸

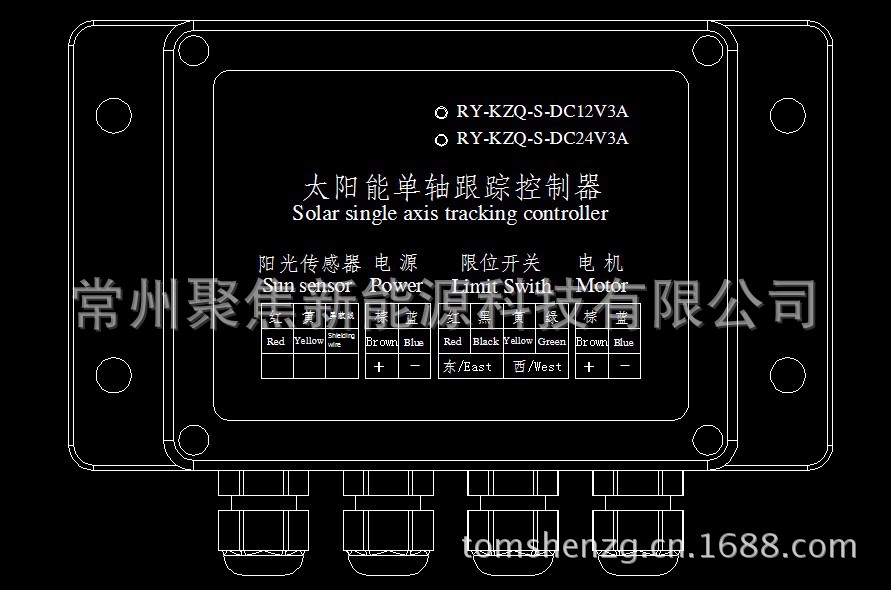

三、介面定義及接線說明

3.1型號定義

RY-KZQ-S-DC12V3A  工作電壓DC12V，觸點最大電流3A

RY-KZQ-S-DC24V3A  工作電壓DC24V，觸點最大電流3A

3.2陽光傳感器

陽光傳感器紅、黃、屏蔽線 與控製器 紅、黃、屏蔽線一一對應接好，做好防水，線長不超2米。

3.3 電源

棕色：+DC；藍色：-DC

3.4 限位開關（常開NO）

紅黑：接東限位開關（或下限位開關）

黃綠：接西限位開關（或上限位開關）

3.5電機（如果動作方向與太陽位置角度相反，請調換電機接線。）

棕色：電機+  ；藍色：電機-

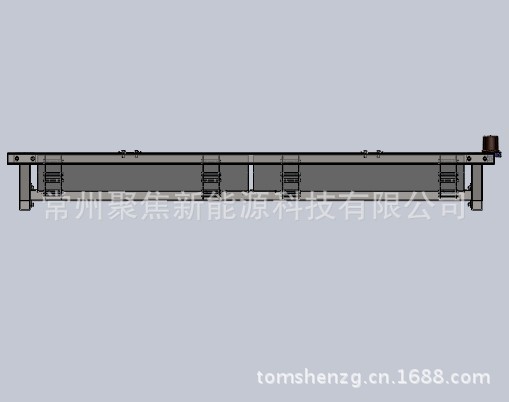

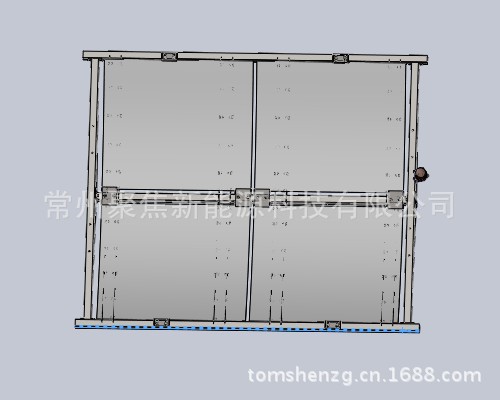

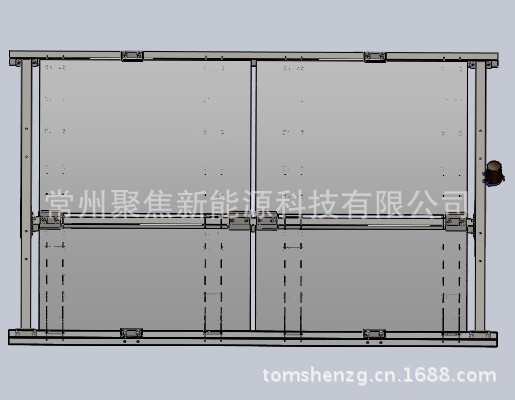

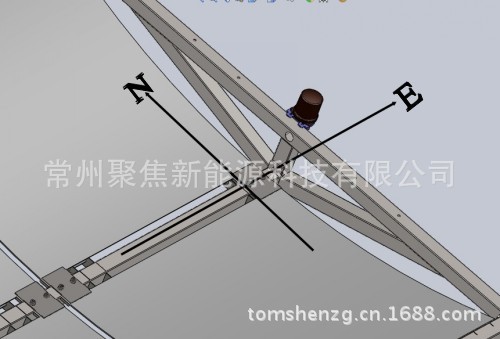

四、傳感器安裝方式

4.1 方位角（由東向西）

4.2 高度角（從下往上）

說明：1.傳感器逆時針方向轉90°，靠近東邊安裝。

         2.東限位開關（接下限位開關），西限位開關（接上限位開關）

                                     陽光傳感器 sun sensor

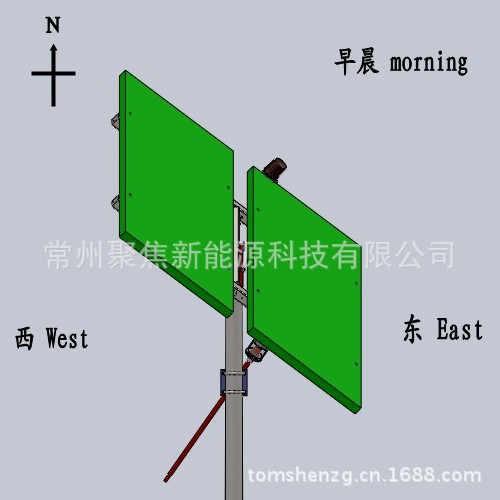

早晨morning

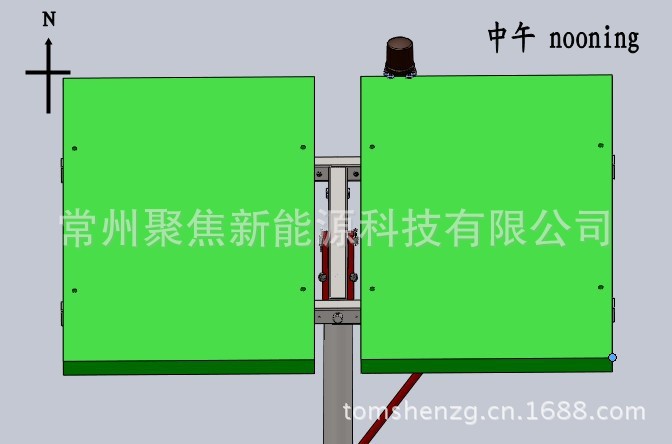

  中午nooning

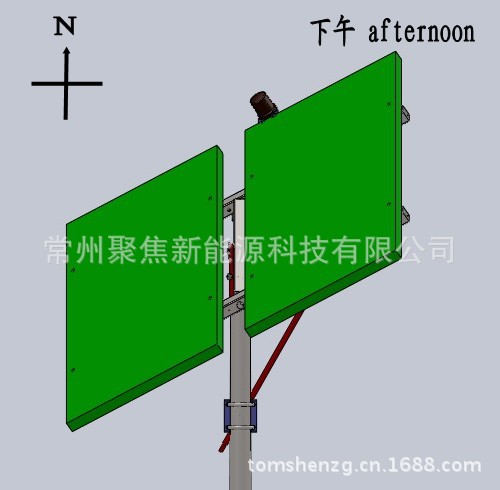

 下午afternoon
