- 產品信息

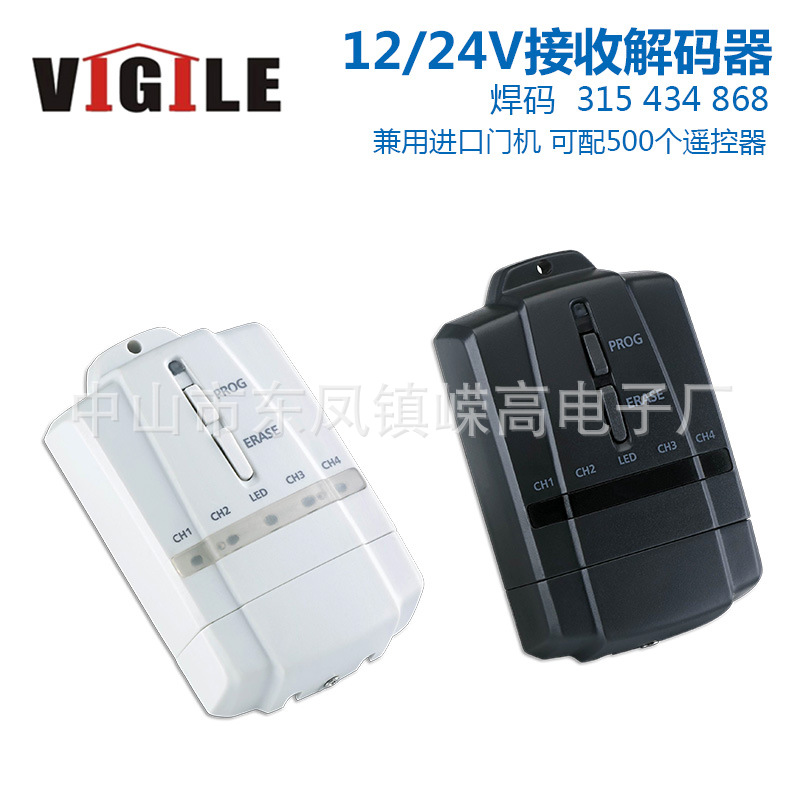

- 名稱: VG-DRC-3A
- 品牌: vigile 嶸高
- 貨號:12/24V接收解碼板
- 顏色: 見圖可見
- 產品介紹
電源: 12V/24V 接收頻率: 433.92MHz/868.35MHz ±75KHz
使用距離: 空曠地方天線調諧距離為80-120m 使用溫度范圍: -4℉ to 131℉(-20℃ to 55℃)
PROG:學習鍵
Earse Button:刪除鍵
CH 1:接外部通道-1
CH 2:接外部通道-2
CH 3:接外部通道-3
CH 4:接外部通道-4DRC-3A 433/868MHZ是一種遠程控製接收開關和發射機,適合 作為門機控製板的外接遠程控製設備。使用12V或24V AC/DC
作為供電源,輸出電壓信號時使常開繼電器吸合。
安裝:
1.此設備安裝在室內使用。假如要安裝在室外,請做好防水維
護,及盡可能靠近門機控製板。
2.在進行接線時,請先確保已經關閉門機控製板的電源。
3.扭開底部螺絲,移開接線柱的外殼。
4.在12V/24V接線柱接入電源線(無需分正負極)。
註意:若門機控製板上有12V或24V輸出端口,也可以作為供電
源使用。5.打開電源開關,進行遙控器學碼操作。DRC-3要先學習遙控器編碼才可以使用。
6.按一下PROG按鍵,LED指示燈閃爍(大概一秒閃一下持續3秒),激活通道-1的學碼程序。註意:連續按下PROG按鍵2次,LED指示燈則會一秒內閃爍
兩次,說明已激活通道-2的學碼程序。同樣,連續按三下,LED指示燈則會一秒內閃爍三次,激活通道- 學碼程序;連續按四下,LED指示燈則會一秒內閃爍四次,激活通道-4學碼程序。7.按下遙控器上的任意按鍵,DRC-3上的LED指示燈快速閃爍再熄滅,遙控器的按鍵編碼已經儲存成功並用來控製通道-1。
(在按下PROG按鍵3秒鐘內要按下遙控器按鍵,否則自動退出學
習程序)。
8.重復上述步驟來添加遙控器。9.關閉門機控製板電源。
10.用電線將DRC-3上的CH-1端口(2位端口,不分正負)連接到
控製板上的外接按鍵輸入端口(該端口可能會被標識為ALT,
START或者PUSH,具體請參照門機控製板的用戶說明書所示)
11.接通門機控製板電源,按下遙控器按鈕進行測試。
12.將DRC-3外殼重新裝上。
13.註意:白線是天線,切勿移除,同時要最大限度地遠離主
線及金屬物體。刪除已學入的編碼-清除控製板記錄
若用戶不慎遺失遙控器,則有必要清除已儲存在控製板中的該
遙控器編碼,以確保遺失的遙控器不能再控製門機。用戶要使
用新的遙控器時,要重新進行學碼操作,具體參照步驟6。清除
控製板的學碼記錄,隻需長按DRC-3上的EARSE鍵約5秒,直到
LED燈亮起即可。註意:若用戶想用同一個遙控器控製另一門機,則可以用電
線將分別連接在DRC-3的CH-2的兩個端口上,再將線連接到另
一門機控製板的外接按鍵端口,按步驟10進行操作。再按照步
驟6對同一遙控器的另一個按鍵進行學碼操作,此後,該按鍵可
控製這個門機。添加圖片
單位:cm
種類名稱 | 長 | 寬 | 高 | 厚度 |
種類1 | 6.26 | 4.76 | 1.55 | 0.16 |
種類2 | 6.26 | 4.76 | 1.55 | 0.16 |
種類3 | 6.26 | 4.76 | 1.55 | 0.16 |
種類4 | 6.26 | 4.76 | 1.55 | 0.16 |
學碼操作
先輕按SW按鍵,然後按一下發射器上的A按鍵,LED燈閃兩次,說明控製板已經學入瞭發射器的編碼。
控製板最多能學入500個發射器編碼。當長按SW鍵10秒以上,控製板上的LED燈閃10次,則控製板清除所學入的編碼。
如果控製板已經學習瞭發射器的編碼,則LED燈會閃5次,控製板不再學習此編碼。
1、廠傢貨源正品
產品生產周期短,貨源充足質量保證
2、關於尺碼
4*2*1
3、關於顏色
拍攝上傳圖片與實物產品一致
4、關於客服
0760-22628998
5、關於售後
保修2年 7天包退 15天包換
6、關於發貨
- 一般由順豐快遞/德邦物流發貨 客戶要求可選其他快遞公司
